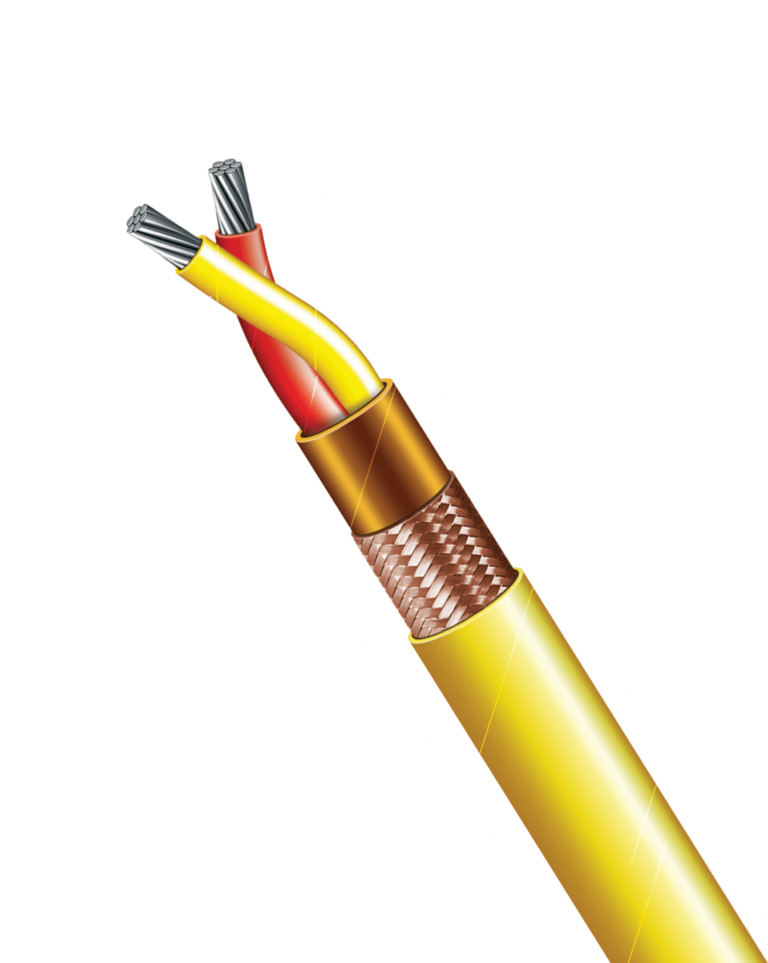

TEMPSENS T-501 Удлинительный и компенсационный кабель для термопар с изоляцией из PTFE

Кабель с изоляцией из PTFE (политетрафторэтилен) рассчитан на температуру до 260°C, имеет внешнее экранирование серебрянной медью/никелированной медью. Обладает защитой от электромагнитных помех и отличной термостойкостью.

			int(44797)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель T-501

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS T-501

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 260°C
Отличная термостойкость
Выдающиеся изоляционные свойства
Хорошая тепловая стабильность
Высокая механическая прочность
Самозатухающие свойства
Соответствие огневому испытанию JSS 51034
Хорошая стойкость к истиранию
Отличная защита от электромагнитных помех
Не содержит галогенов и отличается низким дымовыделением

Доступные опции:

Экранирование из серебряной меди
Экранирование из никелированной меди (NPC)
Скрученные или экранированные пары
Специальная цветовая маркировка
Протокол калибровки NABL
Доступны варианты до 1.1 кВ

Технические характеристики TEMPSENS T-501

Проводник	Одножильный или многожильный, термопарного/удлиняющего/компенсационного класса (в соответствии с ASTM E230/77 и IEC 584-3)
Изоляция	PTFE (политетрафторэтилен)
Конструкция	Скрученная
Изолятор	Полиимидная лента
Экран	Медный экран
Внешняя оболочка	Оболочка из PTFE (политетрафторэтилен)
Рабочая температура	До 260°C
Предел допускаемой погрешности	Согласно ASTM E230/77 и IEC 584
Цветовая маркировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
T501	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный	3.0	22.0
T502	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный	3.2	23.0
T503	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный	3.7	26.8
T504	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный	3.7	29.2
T505	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный	3.8	30.1
T506	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный	3.8	32.0
T507	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный	3.9	32.0
T508	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный	3.9	32.0
T509	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный	4.1	33.5
T510	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный	4.5	37.5
T511	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный	4.5	37.5
T512	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный	4.2	39.5
T513	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный	4.7	40.6
T514	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный	4.7	48.0
T515	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный	4.9	48.0
T516	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный	4.9	48.0
T517	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный	4.9	48.0
T518	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный	5.4	54.0
T519	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный	5.3	56.0
T520	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный	4.9	64.0
T521	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный	5.4	64.0
T522	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный	5.5	70.0
T523	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный	5.4	70.0
T524	Многожильный	7X24 AWG	7	0.53	1.50	1.55	Скрученный	5.4	70.0
T525	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный	5.4	70.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS T-501

Модель (TXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
501-525	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 48	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
