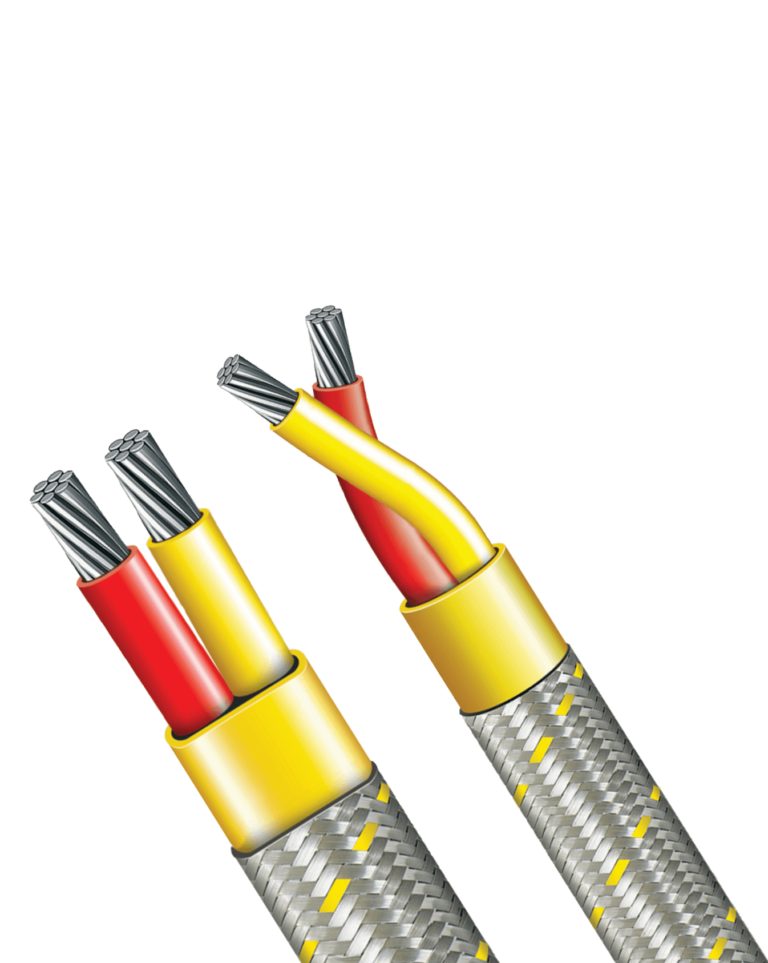

TEMPSENS P-501 Удлинительный и компенсационный кабель для термопар с изоляцией из PVC с оплеткой из нержавеющей стали до 90°C

Максимальная температура эксплуатации до 90°C. Доступен в исполнении с дополнительным защитным слоем из оцинкованной стали. Изоляция кабеля выполнена из поливинилхлорида (PVC).

			int(44656)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель P-501

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS P-501

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 90°C
Отличные физико-механические свойства
Высокая диэлектрическая прочность
Отличные огнестойкие характеристики
Хорошая термостойкость
Высокая теплостойкость
Устойчивость к влаге, химическим веществам и истиранию

Доступные опции:

Металлическое и ленточное экранирование
Дополнительный защитный слой из оцинкованной стали
Возможность исполнения с нулевым содержанием галогенов
Возможность исполнения с огнестойкими характеристиками
Повышенная точность — меньше предела специальной погрешности
Специальная цветовая кодировка
Калибровочный протокол
Возможность изготовления на напряжение до 1.1 кВ

Технические характеристики TEMPSENS P-501

Проводник	Моножильный или многожильный, материалы термопарного класса (в соответствии с ASTM E230 и ANSI MC 96.1)
Изоляция	PVC (поливинилхлорид), FR PVC (огнестойкий PVC), FRLS PVC (огнестойкий малодымный PVC), HR PVC (теплостойкий PVC), LSZH (малодымный, безгалогенный)
Конструкция	Скрученная или плоская
Наружная оболочка	PVC (поливинилхлорид), FR PVC (огнестойкий PVC), FRLS PVC (огнестойкий малодымный PVC), HR PVC (теплостойкий PVC), LSZH (малодымный, безгалогенный)
Общее экранирование	Оплётка из нержавеющей стали
Рабочая температура	До 90°C
Предел погрешности	Согласно ASTM E230 / 77 / IEC 584
Цветовая маркировка	По стандарту ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр скрученного проводника (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Номинальный диаметр кабеля (мм, плоский)	Масса кабеля (кг/км)
P501	Моножильный	24 AWG	1	0.51	0.20	0.51	Скруч./Плоский	5.70	5.7×3.9	44.0
P502	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скруч./Плоский	5.80	5.8×4.0	48.0
P503	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скруч./Плоский	6.10	6.1×4.1	55.0
P504	Моножильный	22 SWG	1	0.71	0.40	0.71	Скруч./Плоский	6.10	6.1×4.1	57.0
P505	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скруч./Плоский	6.30	6.3×4.2	60.0
P506	Моножильный	20 AWG	1	0.81	0.50	0.81	Скруч./Плоский	6.30	6.3×4.2	64.0
P507	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скруч./Плоский	6.40	6.4×4.3	64.0
P508	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скруч./Плоский	6.40	6.4×4.3	64.0
P509	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скруч./Плоский	6.60	6.6×4.3	68.0
P510	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скруч./Плоский	6.80	6.8×4.5	73.0
P511	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скруч./Плоский	6.80	6.8×4.5	73.0
P512	Моножильный	18 AWG	1	1.02	0.81	1.02	Скруч./Плоский	6.60	6.6×4.3	80.0
P513	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скруч./Плоский	6.90	6.9×4.6	82.0
P514	Моножильный	17 AWG	1	1.13	1.00	1.13	Скруч./Плоский	6.90	6.9×4.6	87.0
P515	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скруч./Плоский	7.40	7.4×4.9	87.0
P516	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скруч./Плоский	7.40	7.4×4.9	87.0
P517	Многожильный	7X27 SWG	7	0.43	1.00	1.30	Скруч./Плоский	7.40	7.4×4.9	87.0
P518	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скруч./Плоский	8.00	8.0×5.2	102.0
P519	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скруч./Плоский	7.60	7.6×5.0	105.0
P520	Моножильный	16 AWG	1	1.29	1.30	1.29	Скруч./Плоский	7.40	7.4×4.9	110.0
P521	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скруч./Плоский	8.00	8.0×5.2	110.0
P522	Многожильный	19X28 AWG	19	0.32	1.50	1.60	Скруч./Плоский	8.10	8.1×5.3	122.0
P523	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скруч./Плоский	8.10	8.1×5.3	122.0
P524	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скруч./Плоский	8.10	8.1×5.3	122.0
P525	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скруч./Плоский	8.10	8.1×5.3	122.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS P-501

Модель (PXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
501-525	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
