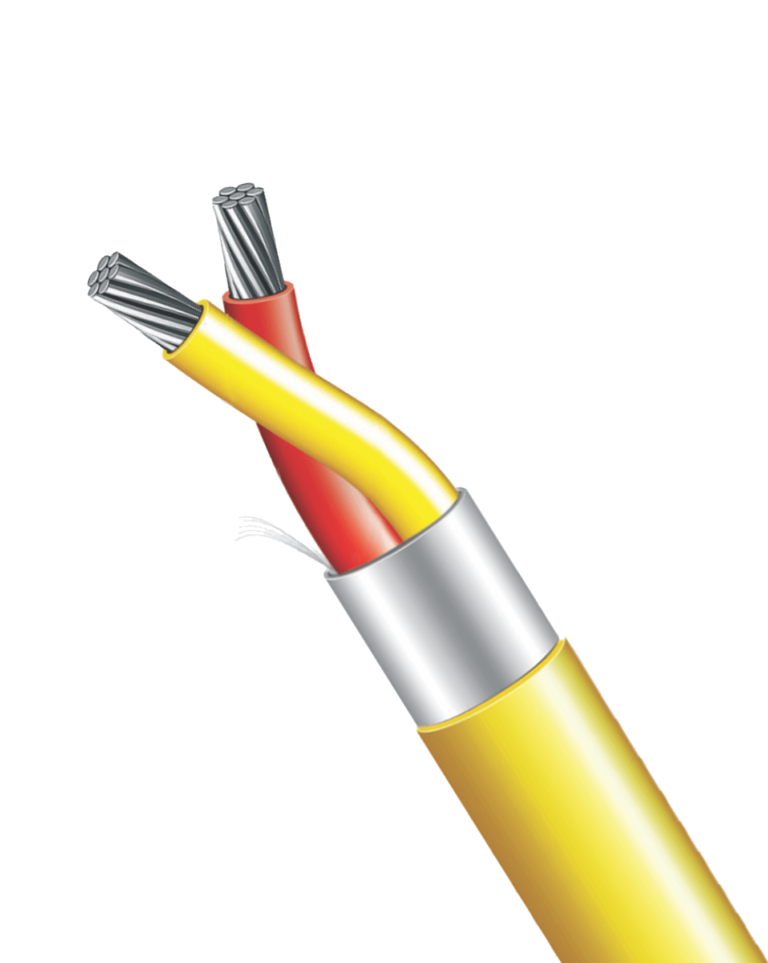

TEMPSENS S-201 Удлинительный и компенсационный кабель для термопар в силиконовой изоляции экранированный алюминий-майларовой лентой

Кабель в силиконовой изоляции предназначен для эксплуатации при температуре до 200°C. Отличается стойкостью к озону и коронному разряду. Экранирован алюминий-майларовой лентой (Almylar) с дренажным проводом из никелированной меди 0,5 мм² (ATC).

			int(44810)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель S-201

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS S-201

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 200°C
Отличная устойчивость к озону и коронному разряду
Высокая термостойкость
Повышенная гибкость
Упрощённая пайка и подключение
Хорошая стойкость к влаге, химическому и механическому истиранию
Не содержит галогенов

Доступные опции:

Металлическое покрытие
Металлическое и лентовое экранирование
Жёсткие допуски точности, превышающие специальные лимиты
Специальная цветовая маркировка
Протокол калибровочных испытаний
Доступен вариант с напряжением до 1.1 кВ

Технические характеристики TEMPSENS S-201

Проводник	Многожильный, термопарного класса (материалы согласно ASTM E230 и ANSI MC 96.1)
Изоляция	Экструдированный силикон (силиконовый каучук)
Конструкция	Скрученная
Экранирование	Экранирование алюминий-майларовой лентой (Almylar) с дренажным проводом из никелированной меди 0,5 мм² (ATC)
Внешняя оболочка	Экструдированный силикон (силиконовый каучук)
Рабочая температура	До 200°C
Предел допустимой погрешности	Согласно ASTM E230 / 77 / IEC 584
Цветовая маркировка	Согласно ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
S201	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный	5.7	38.0
S202	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный	6.3	48.0
S203	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный	6.5	50.0
S204	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный	6.8	55.0
S205	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный	6.8	55.0
S206	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный	7	58.0
S207	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный	7.3	68.0
S208	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный	7.3	68.0
S209	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный	7.6	75.0
S210	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный	7.8	78.0
S211	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный	7.8	78.0
S212	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный	7.8	78.0
S213	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный	9.4	92.0
S214	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный	9.2	96.0
S215	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный	9.4	105.0
S216	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный	9.4	112.0
S217	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный	9.4	112.0
S218	Многожильный	21X29 AWG	30	0.25	1.55	1.55	Скрученный	9.4	112.0
S219	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скрученный	9.4	112.0
S220	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный	9.4	112.0
S221	Многожильный	50X30 AWG	50	0.25	2.50	2.00	Скрученный	11.2	152.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS S-201

Модель (TXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
201-221	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
