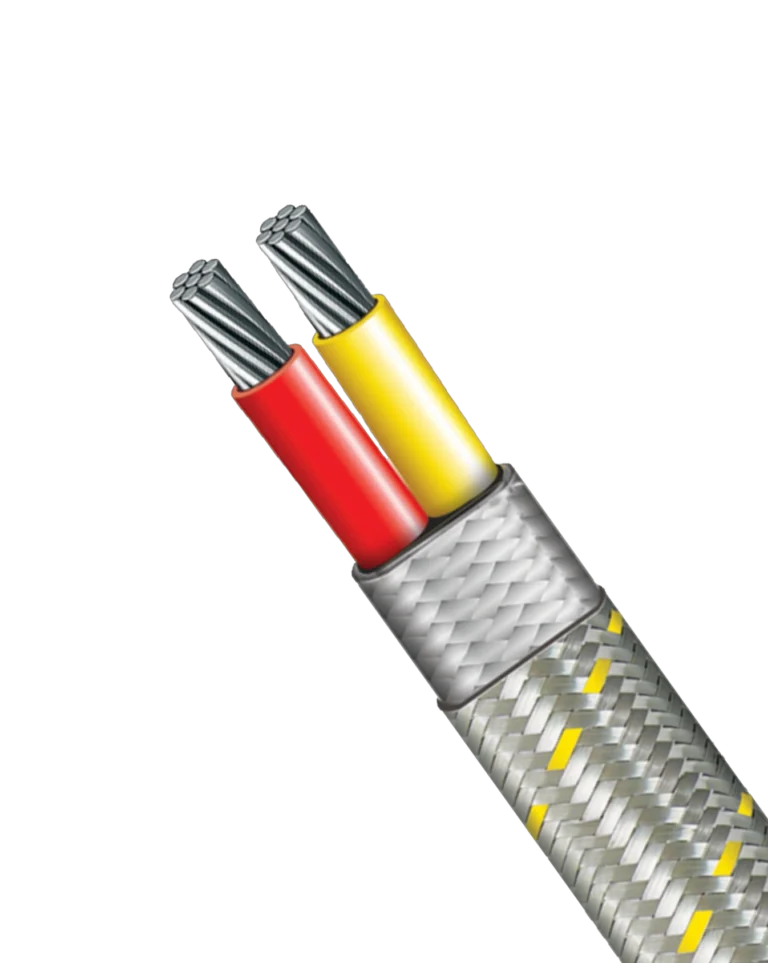

TEMPSENS S-301 Удлинительный и компенсационный кабель для термопар в силиконовой изоляции с оплеткой из нержавеющей стали

Кабель в силиконовой изоляции предназначен для эксплуатации при температуре до 200°C. Отличается стойкостью к озону и коронному разряду. Конструкция кабеля предусматривает два слоя: силиконновую изоляцию жил и внешнюю оболочку из стекловолокна.

			int(44809)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель S-301

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS S-301

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 200°C
Отличная устойчивость к озону и коронному разряду
Высокая термостойкость
Повышенная гибкость
Упрощённая пайка и подключение
Хорошая стойкость к влаге, химическому и механическому воздействию

Доступные опции:

Металлический экран и лента экранирования
Более жёсткие допуски точности
Специальная цветовая маркировка
Протокол калибровочных испытаний
Доступен вариант с напряжением до 1.1 кВ

Технические характеристики TEMPSENS S-301

Проводник	Многожильный, термопарного класса (материалы согласно ASTM E230 и ANSI MC 96.1)
Изоляция	Силиконовая изоляция (силиконовый каучук)
Конструкция	Плоская
Внешняя оболочка	Оплётка из стекловолокна (стекловолоконная оплётка)
Общая оплётка	Оплётка из нержавеющей стали (нержавеющая стальная проволока)
Рабочая температура	До 200°C
Предел допустимой погрешности	Согласно ASTM E230 / 77 / IEC 584
Цветовая маркировка	Согласно ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский)	Масса кабеля (кг/км)
S301	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Плоский	4.4 x 2.6	22.0
S302	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Плоский	5.0 x 2.9	30.0
S303	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Плоский	5.1×3.1	32.0
S304	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Плоский	5.2×3.2	36.0
S305	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Плоский	5.2×3.2	36.0
S306	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Плоский	5.4×3.4	40.0
S307	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Плоский	5.5×3.5	45.0
S308	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Плоский	5.5×3.5	45.0
S309	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Плоский	5.8×3.5	48.0
S310	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Плоский	6.0×3.8	56.0
S311	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Плоский	6.0×3.8	56.0
S312	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Плоский	6.0×3.8	56.0
S313	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Плоский	6.8×3.9	62.0
S314	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Плоский	6.2×3.6	65.0
S315	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Плоский	6.8×3.9	68.0
S316	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Плоский	6.9×4.0	75.0
S317	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Плоский	6.9×4.0	75.0
S318	Многожильный	21X29 AWG	30	0.25	1.55	1.55	Плоский	6.9×4.0	75.0
S319	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Плоский	6.9×4.0	75.0
S320	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Плоский	6.9×4.0	75.0
S321	Многожильный	50X30 AWG	50	0.25	2.50	2.00	Плоский	8.8×5.0	106.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS S-301

Модель (TXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
301-321	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01	A-(ANSI) I-(IEC) J-(JIS)	F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
