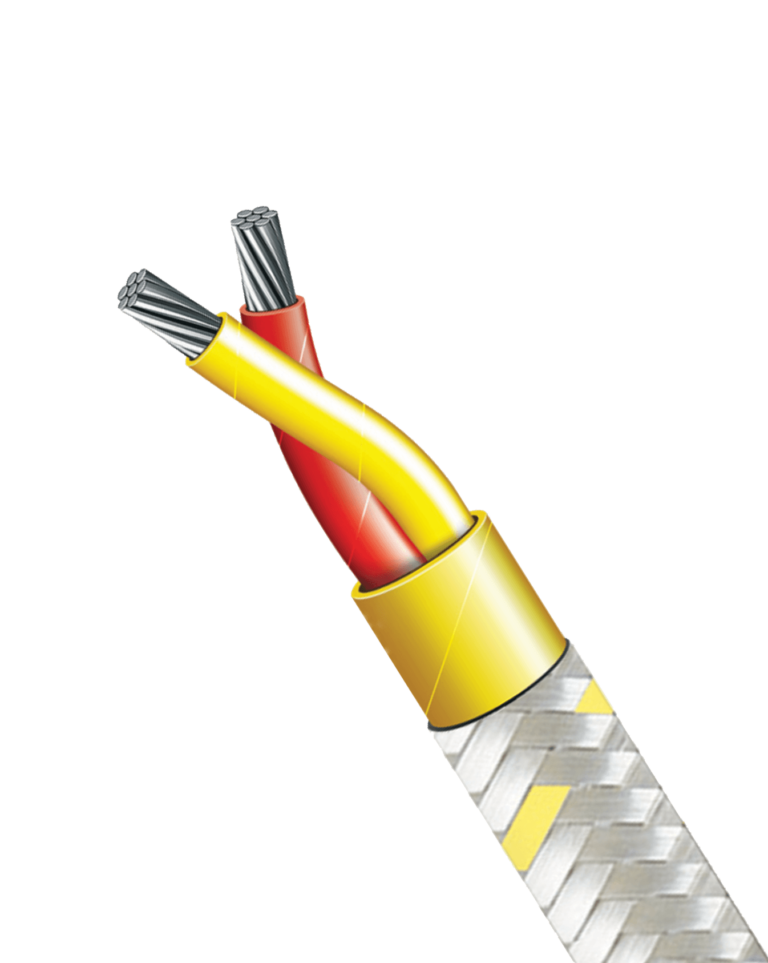

TEMPSENS T-801 Удлинительный и компенсационный кабель для термопар с изоляцией из PTFE с асбестовой оплёткой до 300°C

Кабель с изоляцией из PTFE (политетрафторэтилен) с металлической оплеткой по всей длине предназначен для работы при высоких температурах. Максимальная температура эксплуатации до 300°C.

			int(44790)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель T-801

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS T-801

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 300°C
Отличная термостойкость
Высокая термическая стабильность
Отличная химическая стойкость
Хорошая стойкость к истиранию
Хорошая влагостойкость
Превосходная диэлектрическая прочность
Расчёт на работу при высоких температурах

Доступные опции:

Металлическая оплётка по всей длине
Скрученные или экранированные пары
Специальная цветовая маркировка
Протокол калибровки NABL
Доступен вариант до 1.1 кВ

Технические характеристики TEMPSENS T-801

Проводник	Одножильный или многожильный, термопарного/удлиняющего/компенсационного класса (в соответствии с ASTM E230/77 и IEC 584-3)
Изоляция	PTFE (политетрафторэтилен)
Конструкция	Скрученная или плоская
Внутренняя оболочка	PTFE (политетрафторэтилен)
Внешняя оболочка	Асбестовая оплётка
Рабочая температура	До 300°C
Предел допускаемой погрешности	Согласно ASTM E230/77 и IEC 584
Цветовая маркировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский)	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
T801	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/плоский	4.1×2.6	4.3	18.0
T802	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный/плоский	4.2×2.7	4.4	19.0
T803	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный/плоский	4.9×3.6	5.1	25.0
T804	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/плоский	4.9×3.6	5.1	27.0
T805	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный/плоский	5.1×3.8	5.3	28.0
T806	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/плоский	5.1×3.8	5.3	31.0
T807	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный/плоский	5.2×4.0	5.4	31.0
T808	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный/плоский	5.2×4.0	5.4	31.0
T809	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный/плоский	5.3×4.1	5.5	34.0
T810	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный/плоский	5.6×4.1	5.8	36.0
T811	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный/плоский	5.6×4.1	5.8	36.0
T812	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/плоский	5.4×4.2	5.6	40.0
T813	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный/плоский	5.8×4.5	6	43.0
T814	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/плоский	5.6×4.3	5.8	45.0
T815	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный/плоский	6.0×4.3	6.3	45.0
T816	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный/плоский	6.0×4.3	6.3	45.0
T817	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный/плоский	6.0×4.3	6.3	45.0
T818	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный/плоский	6.6×4.5	6.8	55.0
T819	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный/плоский	6.4×4.3	6.6	58.0
T820	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/плоский	6.0×4.3	6.3	60.0
T821	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный/плоский	6.6×4.5	6.8	60.0
T822	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный/плоский	6.6×4.5	6.8	63.0
T823	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный/плоский	6.6×4.5	6.8	63.0
T824	Многожильный	7X24 AWG	7	0.53	1.50	1.55	Скрученный/плоский	6.6×4.5	6.8	63.0
T825	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный/плоский	6.6×4.5	6.8	63.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS T-801

Модель (TXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
801-825	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F (плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
