Каталог кабелей для КИПиА Tempsens
Скачать

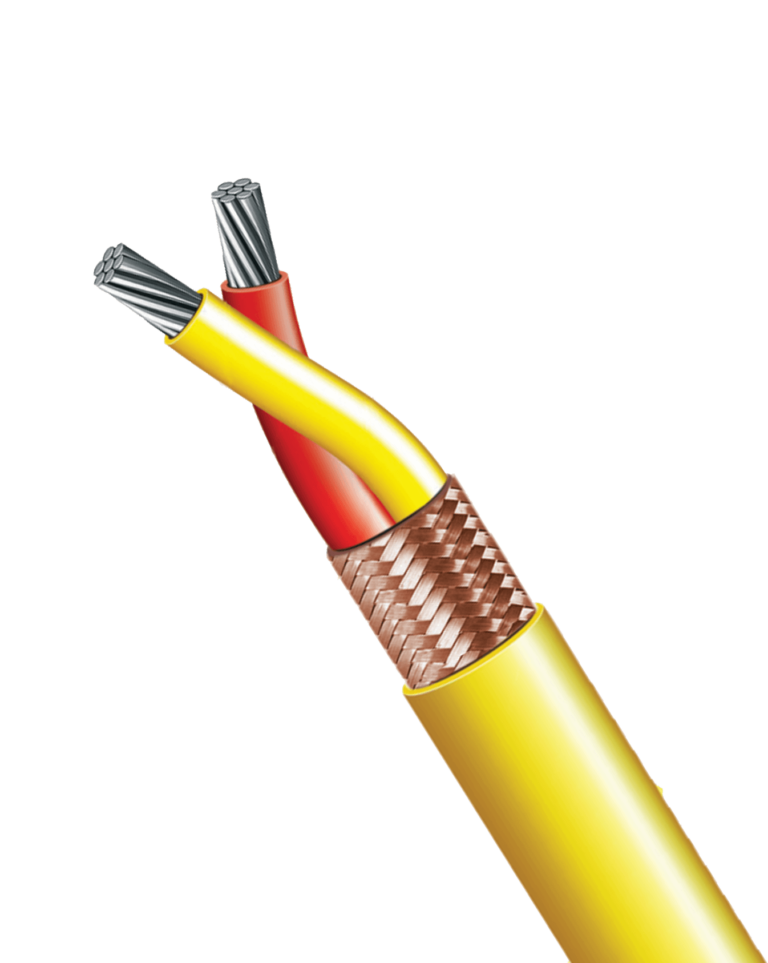

Кабель в силиконовой изоляции предназначен для эксплуатации при температуре до 200°C, имеет внешнее экранирование алюминий-майларовой лентой (Almylar). Отличается стойкостью к озону и коронному разряду. Конструкция кабеля предусматривает два слоя из экструдированного силикона: изоляцию жил и внешнюю оболочку
Сделано в Индии. Производитель TEMPSENS, модель S-401
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.
Особенности:
Доступные опции:
| Проводник | Многожильный, материалы термопарного класса согласно ASTM E230 & ANSI MC 96.1 |
| Изоляция | Экструдированный силикон |
| Конструкция | Скрученная |
| Изолятор | Полиэфирная лента |
| Экранирование | Оплетка из медной проволоки |
| Внешняя оболочка | Экструдированный силикон |
| Рабочая температура | 200°C |
| Пределы погрешности | Согласно ASTM E230 / 77 / IEC 584 |
| Цветовая маркировка | Согласно ANSI MC 96.1 |
Конструктивные особенности и размеры
| Код кабеля | Тип провода | Стандарт AWG/SWG | Количество проволок | Диаметр проволоки (мм) | Площадь сечения (мм²) | Номинальный диаметр многопроволочной жилы (мм) | Конструкция кабеля | Номинальный диаметр кабеля (мм, скрученный) | Масса кабеля (кг/км) |
| S401 | Многожильный | 7X32 AWG | 7 | 0.20 | 0.22 | 0.56 | Скрученный | 5.7 | 40.0 |
| S402 | Многожильный | 7X30 AWG | 7 | 0.25 | 0.35 | 0.75 | Скрученный | 6.3 | 50.0 |
| S403 | Многожильный | 7X32 SWG | 7 | 0.27 | 0.42 | 0.82 | Скрученный | 6.5 | 52.0 |
| S404 | Многожильный | 7X29 AWG | 7 | 0.30 | 0.50 | 0.90 | Скрученный | 6.8 | 56.0 |
| S405 | Многожильный | 16X32 AWG | 16 | 0.20 | 0.50 | 0.90 | Скрученный | 6.8 | 56.0 |
| S406 | Многожильный | 7X28 AWG | 7 | 0.32 | 0.56 | 0.96 | Скрученный | 7 | 60.0 |
| S407 | Многожильный | 7X27 AWG | 7 | 0.37 | 0.75 | 1.11 | Скрученный | 7.3 | 70.0 |
| S408 | Многожильный | 24X32 AWG | 24 | 0.20 | 0.75 | 1.11 | Скрученный | 7.3 | 70.0 |
| S409 | Многожильный | 7X26 AWG | 7 | 0.40 | 0.88 | 1.20 | Скрученный | 7.6 | 75.0 |
| S410 | Многожильный | 14X29 AWG | 14 | 0.30 | 1.00 | 1.30 | Скрученный | 7.8 | 80.0 |
| S411 | Многожильный | 32X32 AWG | 32 | 0.20 | 1.00 | 1.30 | Скрученный | 7.8 | 80.0 |
| S412 | Многожильный | 7 X 27 SWG | 7 | 0.43 | 1.00 | 1.30 | Скрученный | 7.8 | 80.0 |
| S413 | Многожильный | 3X22 SWG | 3 | 0.71 | 1.20 | 1.55 | Скрученный | 9.4 | 96.0 |
| S414 | Многожильный | 40X36 SWG | 40 | 0.19 | 1.25 | 1.40 | Скрученный | 9.2 | 105.0 |
| S415 | Многожильный | 19X29 AWG | 19 | 0.30 | 1.30 | 1.50 | Скрученный | 9.4 | 110.0 |
| S416 | Многожильный | 19 X 28 AWG | 19 | 0.32 | 1.50 | 1.60 | Скрученный | 9.4 | 118.0 |
| S417 | Многожильный | 21X29 AWG | 21 | 0.30 | 1.50 | 1.55 | Скрученный | 9.4 | 118.0 |
| S418 | Многожильный | 21X29 AWG | 30 | 0.25 | 1.55 | 1.55 | Скрученный | 9.4 | 118.0 |
| S419 | Многожильный | 21X29 AWG | 7 | 0.53 | 1.50 | 1.55 | Скрученный | 9.4 | 118.0 |
| S420 | Многожильный | 48X36 SWG | 48 | 0.19 | 1.50 | 1.55 | Скрученный | 9.4 | 118.0 |
| S421 | Многожильный | 50X30 AWG | 50 | 0.25 | 2.50 | 2.00 | Скрученный | 11.2 | 160.0 |
Примечание: Приведённые параметры указаны для однопарного кабеля
| Модель (TXXX)) |
Тип термопары (T/C) (X) |
Класс проводника (X) |
Количество пар (XX) |
Цветовая маркировка (X) |
Конструкция (X) |
| 401-421 | K (Хромель-Алюмель) | T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник) |
01 02 — — — — — 24 |
A-(ANSI) I-(IEC) J-(JIS) |
T-(скрученная) |
| T (Медь-Константан) | |||||
| J (Железо-Константан) | |||||
| E (Хромель-Константан) | |||||
| N (Никросил-Нисил) | |||||
| R (Платина-Родий 13%) | |||||
| S (Платина-Родий 10%) | |||||
| B (Платина-Родий 30%-Платина-Родий 6%) |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «TEMPSENS S-401» с помощью специальной формы.
Вы можете купить TEMPSENS S-401 в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость TEMPSENS S-401 может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
