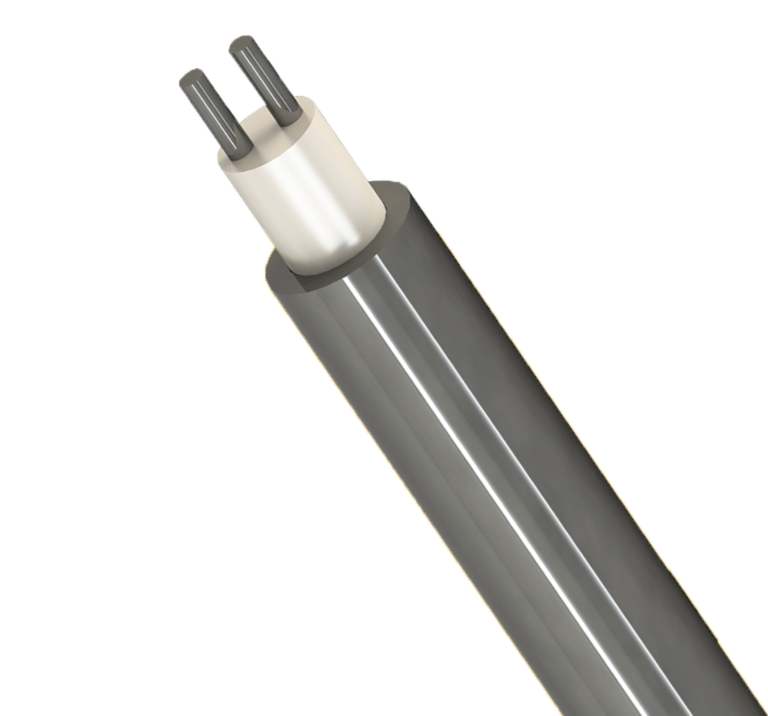

TEMPSENS MIT Термопарный кабель с минеральной изоляцией

Термопарные кабели с минеральной изоляцией обеспечивают высокоточную и надёжную работу в экстремальных условиях благодаря прочной конструкции с оболочкой из нержавеющей стали или Инконеля и изоляции из MgO высокой чистоты. Эти кабели выдерживают температуры до 1600°C. Широкий выбор типов, диаметров и классов точности позволяет точно адаптировать кабель под любые требования.

			int(44582)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1445)
}

Сделано в Индии. Производитель TEMPSENS, модель MIT

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS MIT

Термопарные кабели с минеральной изоляцией имеют внутренние проводники из материала термопарной основы в соответствии со стандартами ASTM E 585/585M и ASTM E 839.

Области применения MI кабелей многочисленны — доменные печи, атомные исследования, ядерные реакторы, печи для обжига и многое другое.

Конструкция и принцип работы

Один или несколько проводников (жил) в виде проволоки заключены в изоляцию из высококачественного MgO и запрессованы в металлическую трубку (оболочку), выполненную из материала, устойчивого к окислению и коррозии. Вся конструкция затем проходит соответствующие формовочные операции для достижения конечных размеров. Благодаря хорошей гибкости, отличной механической прочности и стойкости к давлению, термопарные кабели с минеральной изоляцией могут быть установлены даже в сложных монтажных схемах.

Типы

Термопарные кабели с минеральной изоляцией и термопарой из драгоценного металла:
Термопары из драгоценных металлов исключительно подходят для высокотемпературных применений в окислительных условиях. Они используются на химических заводах, где требуется абсолютная устойчивость к воздействию всех видов кислот.
Компенсационный кабель с минеральной изоляцией
Компенсационный кабель с минеральной изоляцией имеет внутренние проводники типа R/S (Cu- CuNi) и B (Cu-Cu), компенсационный проводник с медной оболочкой.

Технические характеристики TEMPSENS MIT

Кол-во пар	Диаметр оболочки (мм)	Номинальная толщина стенки (мм)	Диаметр жилы (мм)	Толщина изоляции (мм)	Сопротивление изоляции (MΏ)	Материал оболочки	Тип проводника	Изоляция	Калибровка / Точность
Одножильный (1 термопара в оболочке)	1.50	≥ 0.15	≥ 0.23	≥ 0.11	≥ 1000 MΏ	Нержавеющая сталь 316L Нержавеющая сталь 321 Нержавеющая сталь 310 Нержавеющая сталь 446 Нержавеющая сталь 304 Инконель 600 Инконель 601 Другие по запросу	Тип K Тип J Тип E Тип N Тип R Тип S	Оксид магния (Стандартная чистота ≥97%) Оксид магния (Высокая чистота ≥99.4%)	Точность класса 1 / класса 2 по стандартам IEC 584-2 / ANSI MC 96.1 / ASTM E 230
	2.00	≥ 0.20	≥ 0.30	≥ 0.14
	2.50	≥ 0.25	≥ 0.38	≥ 0.18
	3.00	≥ 0.30	≥ 0.45	≥ 0.21
	4.50	≥ 0.45	≥ 0.68	≥ 0.32
	6.00	≥ 0.60	≥ 0.90	≥ 0.42
	6.40	≥ 0.64	≥ 0.96	≥ 0.45
	8.00	≥ 0.80	≥ 1.20	≥ 0.56
	9.50	≥ 0.95	≥ 1.43	≥ 0.67
	10.00	≥ 1.00	≥ 1.50	≥ 0.70
	12.70	≥ 1.27	≥ 1.91	≥ 0.89
Двухжильный (2 термопары в общей оболочке)	1.50	≥ 0.15	≥ 0.18	≥ 0.08	≥ 1000 MΏ	Нержавеющая сталь 316L Нержавеющая сталь 321 Нержавеющая сталь 310 Нержавеющая сталь 446 Нержавеющая сталь 304 Инконель 600 Инконель 601 Другие по запросу	Тип K Тип J Тип E Тип N Тип R Тип S	Оксид магния (Стандартная чистота ≥97%) Оксид магния (Высокая чистота ≥99.4%)	Точность класса 1 / класса 2 по стандартам IEC 584-2 / ANSI MC 96.1 / ASTM E 230
	2.00	≥ 0.20	≥ 0.24	≥ 0.11
	2.50	≥ 0.25	≥ 0.30	≥ 0.14
	3.00	≥ 0.30	≥ 0.36	≥ 0.17
	4.50	≥ 0.45	≥ 0.54	≥ 0.25
	6.00	≥ 0.60	≥ 0.72	≥ 0.33
	6.40	≥ 0.64	≥ 0.77	≥ 0.35
	8.00	≥ 0.80	≥ 0.96	≥ 0.44
	9.50	≥ 0.95	≥ 1.14	≥ 0.52
	10.00	≥ 1.00	≥ 1.20	≥ 0.55
	12.70	≥ 1.27	≥ 1.52	≥ 0.70
Трехжильный (3 термопары в общей оболочке)	3.00	≥ 0.30	≥ 0.27	≥ 0.12	≥ 1000 MΏ	Нержавеющая сталь 316L Нержавеющая сталь 321 Нержавеющая сталь 310 Нержавеющая сталь 446 Нержавеющая сталь 304 Инконель 600 Инконель 601 Другие по запросу	Тип K Тип J Тип E Тип N Тип R Тип S	Оксид магния (Стандартная чистота ≥97%) Оксид магния (Высокая чистота ≥99.4%)	Точность класса 1 / класса 2 по стандартам IEC 584-2 / ANSI MC 96.1 / ASTM E 230
	4.50	≥ 0.45	≥ 0.41	≥ 0.18
	6.00	≥ 0.60	≥ 0.54	≥ 0.24
	6.40	≥ 0.64	≥ 0.58	≥ 0.26
	8.00	≥ 0.80	≥ 0.72	≥ 0.32
	9.50	≥ 0.95	≥ 0.86	≥ 0.38
	10.00	≥ 1.00	≥ 0.90	≥ 0.40
	12.70	≥ 1.27	≥ 1.14	≥ 0.51

Пример заказа
60K600 : Внешний диаметр 6.0 мм, тип K, одножильный, оболочка Inconel 600, изоляция из оксида магния высокой чистоты, класс точности 1 по спецификации IEC 584
64NN316 : Внешний диаметр 6.4 мм, тип N, двухжильный, оболочка SS316L, изоляция из оксида магния высокой чистоты, класс точности 1 по спецификации IEC 584

Стандартное отклонение термопарного кабеля с минеральной изоляцией в соответствии с IEC 584-2

Тип	Диапазон температур	Допуск для точности класса 1	Допуск для точности класса 2
K/N	-40°C до +1100°C	±1,5°C или ±0,004(t)	±2,5°C или ±0,0075(t)
J	-40°C до +750°C	±1,5°C или ±0,004(t)	±2,5°C или ±0,0075(t)
T	-40°C до +350°C	±0,5°C или ±0,004(t)	±1,0°C или ±0,0075(t)
E	-40°C до +800°C	±1,5°C или ±0,004(t)	±2,5°C или ±0,0075(t)
R/S	0°C до +1600°C	±1°C или ±[1+0,003(t-1100)]	±1,5°C или ±0,0025(t)

Сопротивление термопар с минеральной изоляцией из драгоценных металлов в различных атмосферах

Материал оболочки	Тип термоэлемента	Макс. рабочая температура	Кислород	Азот	Водород	Углерод	Хлор	Сера
Inconel 600 2.4816	Тип S	1100°C	Устойчив	Устойчив	Устойчив	Устойчив	Ограниченно устойчив	Ограниченно устойчив
	Тип R	1100°C	Устойчив	Устойчив	Устойчив	Устойчив	Ограниченно устойчив	Ограниченно устойчив
	Тип B	1100°C	Устойчив	Устойчив	Устойчив	Устойчив	Ограниченно устойчив	Ограниченно устойчив
Платина-родий 10% (Pt-10%Rh)	Тип S	1300°C	Устойчив	Устойчив	Водород	Углерод	Ограниченно устойчив	Ограниченно устойчив
	Тип R	1300°C	Устойчив	Устойчив	Водород	Углерод	Ограниченно устойчив	Ограниченно устойчив
	Тип B	1300°C	Устойчив	Устойчив	Водород	Углерод	Ограниченно устойчив	Ограниченно устойчив

Технические характеристики компенсационных кабелей R/S с минеральной изоляцией

Проводник	Количество пар	Материал оболочки	Рабочая температура	Испытание
Тип R/S Компенсационные провода (медь-константан)	1	Медная оболочка	200°C	0.645 +/- 0.057 мВ по стандарту ANSI MC 96.1
Тип R/S Компенсационные провода (медь-константан)	2			0.645 +/- 0.057 мВ по стандарту ANSI MC 96.1

Пример заказа
60 R SC : Внешний диаметр 6.0 мм, компенсационный проводник типа R, одножильный, медная оболочка
60 SS SC : Внешний диаметр 6.0 мм, компенсационный проводник типа S, двухжильный, медная оболочка
