TEMPSENS K-201 Удлинительный и компенсационный кабель для термопар с полиимидной изоляцией до 310°C

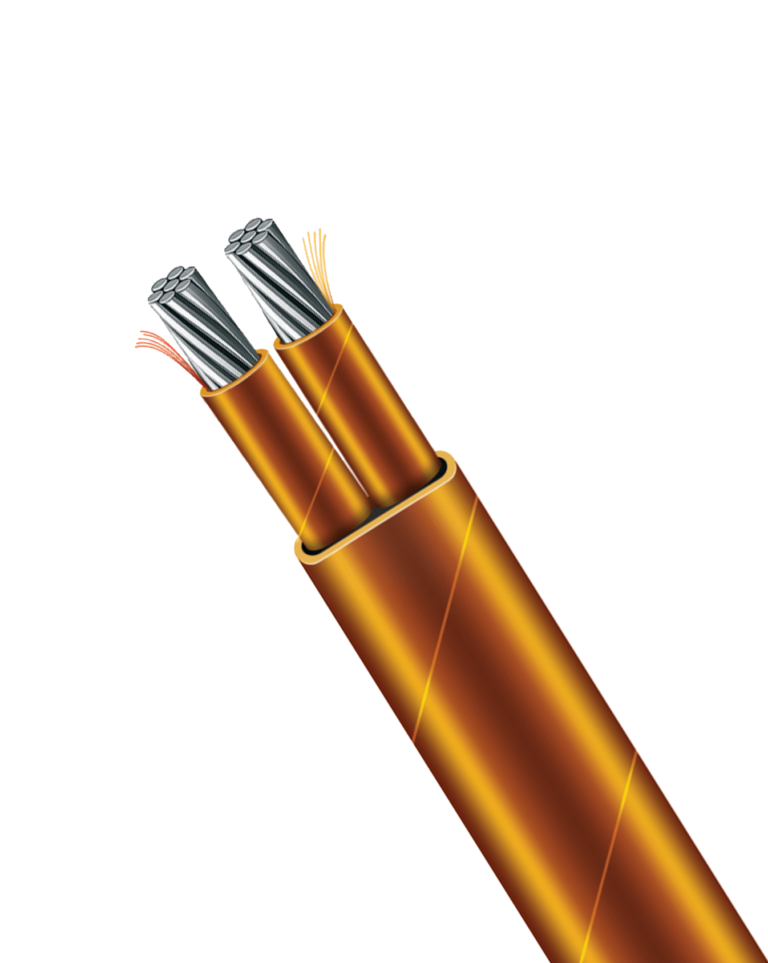

Кабель с полиимидной изоляцией рассчитан на температуру до 310°C. Конструкция кабеля предусматривает два слоя из полиимида: изоляцию жил и внутреннюю оболочку. Производится в двух конструктивных исполнениях: скрученном (витая пара) или плоском (ленточном).

			int(44584)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель K-201

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS K-201

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура: до 310°C
Устойчивость к высоким температурам
Хорошая механическая прочность
Стойкость к влаге, химическим веществам и истиранию
Устойчивость к истиранию
Отличная долговечность
Термостойкость
Огнестойкость

Доступные опции:

Металлическая оболочка
Экранирование лентой или металлическое экранирование
Точность выше предела специальных допусков
Специальная цветовая кодировка
Калибровочный протокол

Технические характеристики TEMPSENS K-201

Проводник	Моножильный или многожильный, материалы термопарного класса (согласно ASTM E230 и ANSI MC 96.1)
Изоляция	Полиимидная лента
Конструкция	Скрученная или плоская
Внутренняя оболочка	Полиимидная изоляция
Рабочая температура	До 310 °C
Погрешность	В соответствии с ASTM E230 / 77 и IEC 584
Цветовая маркировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Номинальный диаметр кабеля (мм, плоский)	Масса кабеля (кг/км)
K201	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/плоский	2.10	2.1X1.2	9.0
K202	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный/плоский	2.20	2.2X1.3	9.5
K203	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный/плоский	2.70	2.7X1.6	9.0
K204	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/плоский	2.70	2.7X1.6	14.0
K205	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный/плоский	3.00	3.0X1.9	14.5
K206	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/плоский	3.00	3.0X1.9	16.0
K207	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный/плоский	3.40	3.4X2.0	16.0
K208	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный/плоский	3.40	3.4X2.0	16.0
K209	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный/плоский	3.50	3.5X2.1	18.0
K210	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный/плоский	3.60	3.6X2.1	23.0
K211	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный/плоский	3.60	3.6X2.1	23.0
K212	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/плоский	3.60	3.6X2.1	25.0
K213	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный/плоский	4.00	4.0X2.3	26.0
K214	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/плоский	4.00	4.0X2.3	30.0
K215	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный/плоский	4.20	4.2X2.4	30.0
K216	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный/плоский	4.20	4.2X2.4	30.0
K217	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный/плоский	4.20	4.2X2.4	30.0
K218	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный/плоский	4.90	4.9X2.6	36.0
K219	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный/плоский	4.30	4.3X2.5	38.0
K220	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/плоский	4.20	4.2X2.4	40.0
K221	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный/плоский	4.90	4.9X2.6	40.0
K222	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный/плоский	4.90	4.9X2.6	48.0
K223	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный/плоский	4.90	4.9X2.6	48.0
K224	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скрученный/плоский	4.90	4.9X2.6	48.0
K225	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный/плоский	4.90	4.9X2.6	48.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS K-201

Модель (KXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
201-225	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
