TEMPSENS P-201 Удлинительный и компенсационный кабель для термопар с изоляцией из PVC до 90°C

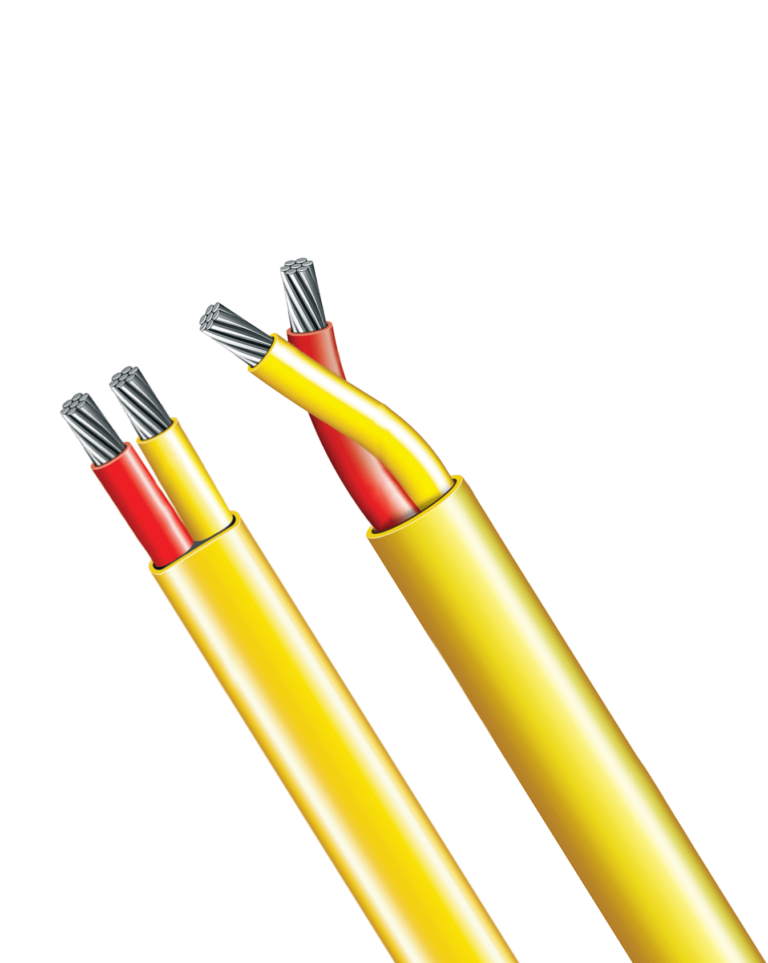

Кабель с изоляцией из PVC (поливинилхлорид) рассчитан на температуру до 90°C. Доступны типы конструкции кабеля: плоская и скрученная. Доступен в исполнении с дополнительным защитным слоем, металлическим и пленочным экраном

			int(44667)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель P-201

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS P-201

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Макс. температура до 90°C
Отличные физические свойства
Превосходные диэлектрические характеристики
Высокая огнестойкость
Хорошая термостойкость
Высокая термостабильность
Устойчивость к влаге, химикатам и истиранию

Доступные опции:

Металлическое покрытия
Металлический и пленочный экран
Дополнительный защитный слой
Повышенная точность
Специальная цветовая маркировка
Протокол калибровочных испытаний
Исполнение до 1.1 кВ

Технические характеристики TEMPSENS P-201

Проводник	Моножильный, многожильный Материалы термопарного класса по ASTM E230 & ANSI MC 96.1
Изоляция	ПВХ (PVC), Огнестойкий ПВХ (FR PVC), Огнестойкий ПВХ с низким дымовыделением (FRLS PVC), Термостойкий ПВХ (HR PVC), Безгалогенная изоляция (LSZH)
Конструкция	Скрученная/Плоская
Внешняя оболочка	ПВХ (PVC), Огнестойкий ПВХ (FR PVC), Огнестойкий ПВХ с низким дымовыделением (FRLS PVC), Термостойкий ПВХ (HR PVC), Безгалогенная оболочка (LSZH)
Рабочая температура	90°C
Предел погрешности	Согласно ASTM E230/77/IEC 584
Цветовая маркировка	Согласно ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Номинальный диаметр кабеля (мм, плоский)	Масса кабеля (кг/км)
P201	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/плоский	5.20	5.2×3.4	31.0
P202	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный/плоский	5.30	5.3×3.5	33.0
P203	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный/плоский	5.80	5.8×3.6	39.0
P204	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/плоский	5.80	5.8×3.6	41.0
P205	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный/плоский	5.90	5.9×3.8	42.0
P206	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/плоский	5.90	5.9×3.8	46.0
P207	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный/плоский	6.00	6.0×3.9	46.0
P208	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный/плоский	6.00	6.0×3.9	46.0
P209	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный/плоский	6.20	6.2×3.9	48.0
P210	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный/плоский	6.40	6.4×4.1	53.0
P211	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный/плоский	6.40	6.4×4.1	53.0
P212	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/плоский	6.20	6.2×3.9	58.0
P213	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный/плоский	6.60	6.6×4.2	60.0
P214	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/плоский	6.30	6.3×4.0	65.0
P215	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный/плоский	6.80	6.8×4.3	65.0
P216	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный/плоский	6.80	6.8×4.3	65.0
P217	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный/плоский	6.80	6.8×4.3	65.0
P218	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный/плоский	7.50	7.5×4.6	80.0
P219	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный/плоский	7.30	7.3×4.4	85.0
P220	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/плоский	6.80	6.8×4.3	90.0
P221	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный/плоский	7.50	7.5×4.6	90.0
P222	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный/плоский	7.50	7.5×4.6	102.0
P223	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный/плоский	7.50	7.5×4.6	102.0
P224	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скрученный/плоский	7.50	7.5×4.6	102.0
P225	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный/плоский	7.50	7.5×4.6	102.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS P-201

Модель (PXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
201-225	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
