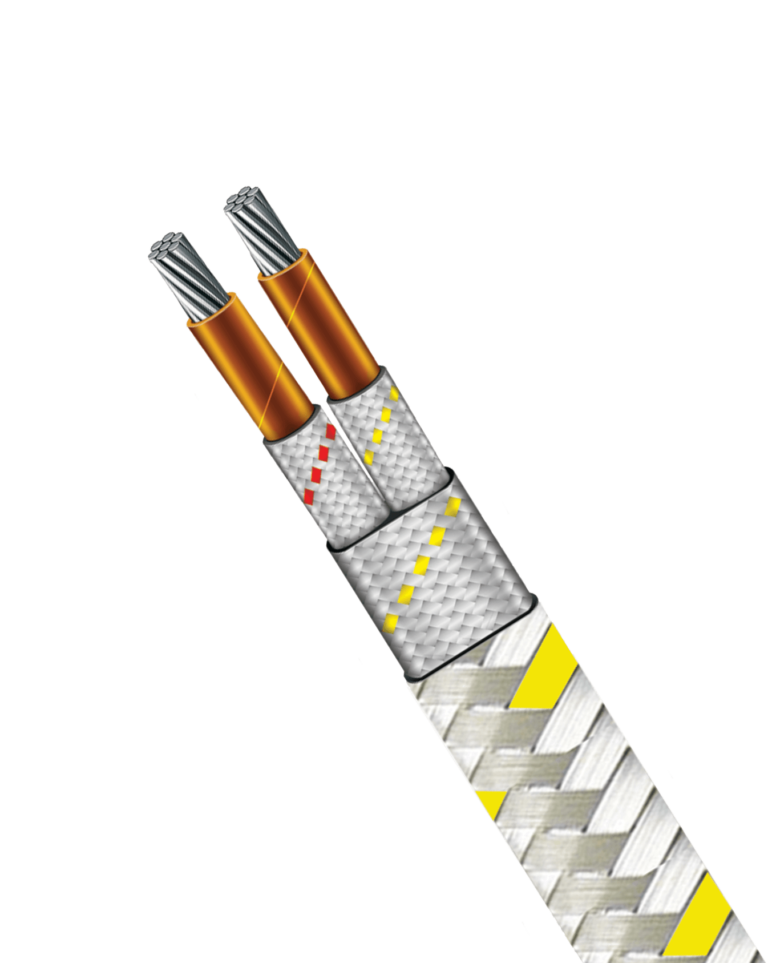

TEMPSENS FG-301 Удлинительный и компенсационный кабель для термопар в стекловолоконной изоляции с асбестовой оплеткой

Кабель в стекловолоконной изоляции рассчитан на температуру до 450°C, имеет плоскую конструкцию. Доступен в исполнении с двойной изоляцией из стекловолокна. Кабель с внешней общей й оплеткой из асбеста

			int(44729)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель FG-301

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS FG-301

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 450°C
Отличная химическая стойкость
Высокое диэлектрическое сопротивление
Стабильность при высоких температурах
Высокая тепловая стойкость
Хорошая стойкость к влаге, химии и истиранию

Доступные опции:

Двойная изоляция из волокна
Металлическая оболочка
Допуск точности выше специального предела
Специальная цветовая кодировка
Отчёт о калибровке

Технические характеристики TEMPSENS FG-301

Проводник	Моножильный, многожильный, материал термопарного класса (по ASTM E230 & ANSI MC 96.1)
Изоляция	Полиимид + стекловолокно, пропитанные высокотемпературным лаком
Конструкция	Плоская
Внешняя оболочка	Оплётка из стекловолокна с высокотемпературным лаком
Внешняя общая оплётка	Оплётка из асбеста
Рабочая температура	До 450°C
Предел погрешности	По ASTM E230/77 / IEC 584
Цветовая кодировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский)	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
FG301	Моножильный	24 AWG	1	0.51	0.20	0.51	Плоский	3.5 x 2.5	—	17.0
FG302	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Плоский	3.7 x 2.7	—	18.0
FG303	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Плоский	4.1 x 2.9	—	23.0
FG304	Моножильный	22 SWG	1	0.71	0.40	0.71	Плоский	4.1 x 2.9	—	24.0
FG305	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Плоский	4.2 x 3.0	—	26.0
FG306	Моножильный	20 AWG	1	0.81	0.50	0.81	Плоский	4.2 x 3.0	—	27.0
FG307	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Плоский	4.6 x 3.2	—	27.0
FG308	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Плоский	4.6 x 3.2	—	27.0
FG309	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Плоский	4.7 x 3.2	—	28.0
FG310	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Плоский	4.9 x 3.4	—	34.0
FG311	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Плоский	4.9 x 3.4	—	34.0
FG312	Моножильный	18 AWG	1	1.02	0.81	1.02	Плоский	4.8 x 3.3	—	37.0
FG313	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Плоский	4.9 x 3.4	—	37.0
FG314	Моножильный	17 AWG	1	1.13	1.00	1.13	Плоский	4.9 x 3.4	—	42.0
FG315	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Плоский	5.5 x 3.6	—	42.0
FG316	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Плоский	5.5 x 3.6	—	42.0
FG317	Многожильный	7X27 SWG	7	0.43	1.00	1.30	Плоский	5.5 x 3.6	—	42.0
FG318	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Плоский	6.2 x 4.1	—	46.0
FG319	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Плоский	5.8 x 3.8	—	48.0
FG320	Моножильный	16 AWG	1	1.29	1.30	1.29	Плоский	5.5 x 3.6	—	50.0
FG321	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Плоский	6.2 x 4.1	—	50.0
FG322	Многожильный	19X28 AWG	19	0.32	1.50	1.60	Плоский	6.2 x 4.1	—	56.0
FG323	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Плоский	6.2 x 4.1	—	56.0
FG324	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Плоский	6.2 x 4.1	—	56.0
FG325	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Плоский	6.2 x 4.1	—	56.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS FG-301

Модель (FGXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
301-325	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01	A-(ANSI) I-(IEC) J-(JIS)	F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
