Каталог кабелей для КИПиА Tempsens
Скачать

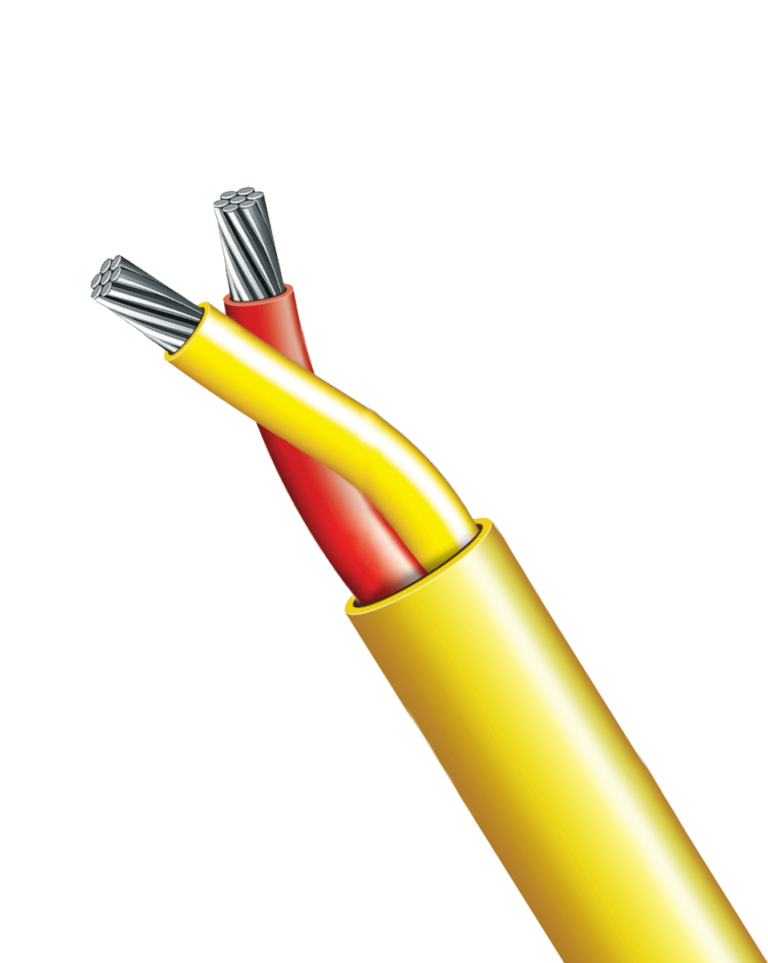

Кабель с изоляцией из FEP (Фторэтиленпропилен) рассчитан на температуру до 200°C. Подходит для работы при высоких напряжениях. Конструкция кабеля предусматривает два слоя из FEP : изоляцию жил и внешнюю оболочку.
Сделано в Индии. Производитель TEMPSENS, модель FP-501
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.
Особенности:
Доступные опции:
| Проводник | Моножильный или многожильный, материалы термопарного качества (в соответствии с ASTM E230 & ANSI MC 96.1) |
| Изоляция | Экструдированная изоляция из FEP (фторэтиленпропилен) |
| Конструкция | Скрученный |
| Внешняя оболочка | Экструдированная оболочка из силикона (Silicon) |
| Температура эксплуатации | До 200 °C |
| Предел допускаемой погрешности | В соответствии с ASTM E230/77 / IEC 584 |
| Цветовая маркировка | В соответствии с ANSI MC 96.1 |
Конструктивные особенности и размеры
| Код кабеля | Тип провода | Стандарт AWG/SWG | Количество проволок | Диаметр проволоки (мм) | Площадь сечения (мм²) | Номинальный диаметр многопроволочной жилы (мм) | Конструкция кабеля | Номинальный диаметр кабеля (мм, скрученный) | Масса кабеля (кг/км) |
| FP501 | Моножильный | 24AWG | 1 | 0.51 | 0.20 | 0.51 | Скрученный | 3.6 | 20.0 |
| FP502 | Многожильный | 7X32AWG | 7 | 0.20 | 0.22 | 0.56 | Скрученный | 3.6 | 22.0 |
| FP503 | Многожильный | 7XЗ0AWG | 7 | 0.25 | 0.35 | 0.75 | Скрученный | 4.3 | 29.0 |
| FP504 | Моножильный | 22 SWG | 1 | 0.71 | 0.40 | 0.71 | Скрученный | 4.3 | 32.0 |
| FP505 | Многожильный | 7Х32 SWG | 7 | 0.27 | 0.42 | 0.82 | Скрученный | 4.6 | 34.0 |
| FP506 | Моножильный | 20AWG | 1 | 0.81 | 0.50 | 0.81 | Скрученный | 4.6 | 36.0 |
| FP507 | Многожильный | 7X29AWG | 7 | о.30 | 0.50 | 0.90 | Скрученный | 4.8 | 36.0 |
| FP508 | Многожильный | 16X32AWG | 16 | 0.20 | 0.50 | 0.90 | Скрученный | 4.8 | 36.0 |
| FP509 | Многожильный | 7X28AWG | 7 | 0.32 | 0.56 | 0.96 | Скрученный | 5.0 | 38.0 |
| FP510 | Многожильный | 7Х27 AWG | 7 | 0.37 | 0.75 | 1.11 | Скрученный | 5.2 | 42.0 |
| FP511 | Многожильный | 24X32AWG | 24 | 0.20 | 0.75 | 1.11 | Скрученный | 5.2 | 42.0 |
| FP512 | Моножильный | 18AWG | 1 | 1.02 | 0.81 | 1.02 | Скрученный | 5.1 | 44.0 |
| FP513 | Многожильный | 7X26AWG | 7 | 0.40 | 0.88 | 1.20 | Скрученный | 5.2 | 47.0 |
| FP514 | Моножильный | 17AWG | 1 | 1.13 | 1.00 | 1.13 | Скрученный | 5.2 | 53.0 |
| FP515 | Многожильный | 14X29AWG | 14 | о.30 | 1.00 | 1.30 | Скрученный | 5.8 | 53.0 |
| FP516 | Многожильный | 32X32AWG | 32 | 0.20 | 1.00 | 1.30 | Скрученный | 5.8 | 53.0 |
| FP517 | Многожильный | 7 Х 27 SWG | 7 | 0.43 | 1.00 | 1.30 | Скрученный | 5.8 | 53.0 |
| FP518 | Многожильный | ЗХ22 SWG | 3 | 0.71 | 1.20 | 1.55 | Скрученный | 6.5 | 63.0 |
| FP519 | Многожильный | 40X36 SWG | 40 | 0.19 | 1.25 | 1.40 | Скрученный | 6.0 | 65.0 |
| FP520 | Моножильный | 16AWG | 1 | 1.29 | 1.30 | 1.29 | Скрученный | 5.8 | 67.0 |
| FP521 | Многожильный | 19X29AWG | 19 | 0.30 | 1.30 | 1.50 | Скрученный | 6.6 | 67.0 |
| FP522 | Многожильный | 19 X 28AWG | 19 | 0.32 | 1.50 | 1.60 | Скрученный | 6.6 | 72.0 |
| FP523 | Многожильный | 21X29AWG | 21 | 0.30 | 1.50 | 1.55 | Скрученный | 6.5 | 72.0 |
| FP524 | Многожильный | 7X24AWG | 7 | 0.53 | 1.50 | 1.55 | Скрученный | 6.5 | 72.0 |
| FP525 | Многожильный | 48X36 SWG | 48 | 0.19 | 1.50 | 1.55 | Скрученный | 6.5 | 72.0 |
Примечание: Приведённые параметры указаны для однопарного кабеля
| Модель (FPXXX)) |
Тип термопары (T/C) (X) |
Класс проводника (X) |
Количество пар (XX) |
Цветовая маркировка (X) |
Конструкция (X) |
| 601-625 | K (Хромель-Алюмель) | T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник) |
01 02 — — — — — 24 |
A-(ANSI) I-(IEC) J-(JIS) |
T-(скрученная) |
| T (Медь-Константан) | |||||
| J (Железо-Константан) | |||||
| E (Хромель-Константан) | |||||
| N (Никросил-Нисил) | |||||
| R (Платина-Родий 13%) | |||||
| S (Платина-Родий 10%) | |||||
| B (Платина-Родий 30%-Платина-Родий 6%) | |||||
| C (вольфрам и рений) |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «TEMPSENS FP-501» с помощью специальной формы.
Вы можете купить TEMPSENS FP-501 в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость TEMPSENS FP-501 может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
