TEMPSENS PF-101 Удлинительный и компенсационный кабель для термопар с изоляцией из PFA до 260°C

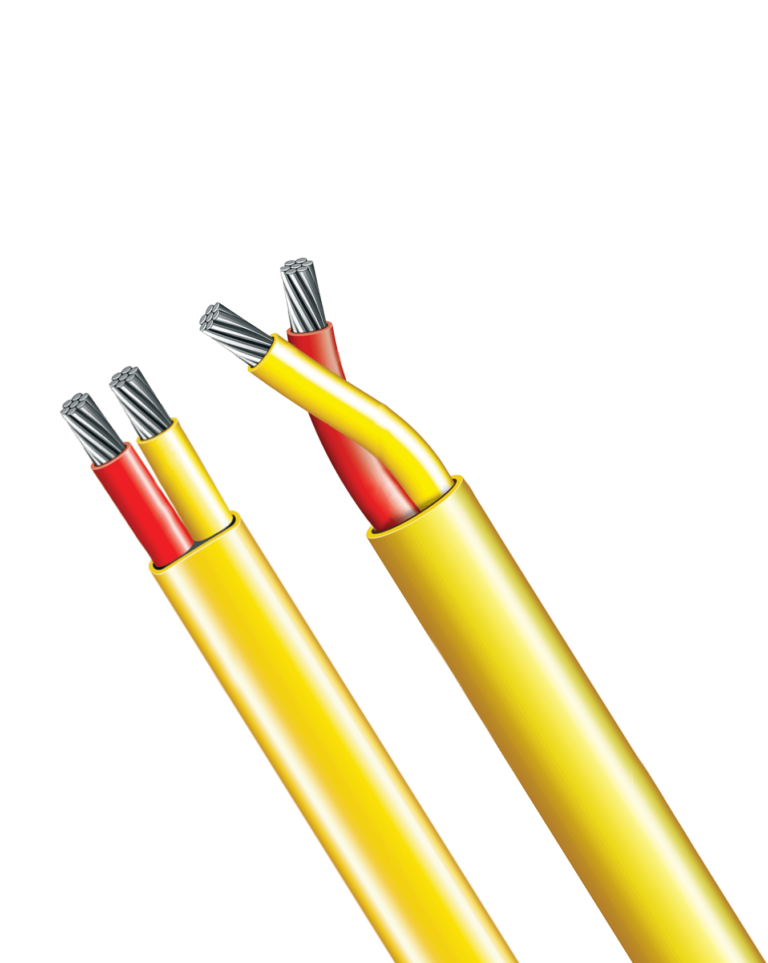

Кабель с изоляцией из PFA (перфторалкокси) рассчитан на температуру до 260°C. Конструкция кабеля предусматривает два слоя из PFA: изоляцию жил и внешнюю оболочку. Производится в двух конструктивных исполнениях: скрученном (витая пара) или плоском (ленточном).

			int(44687)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель PF-101

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS PF-101

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации: до 260°C
Широкий диапазон рабочих температур
Отличные огнестойкие свойства
Высокая механическая прочность
Стойкость к влаге, химическому воздействию и истиранию

Доступные опции:

Металлическая оболочка
Металлическое и ленточное экранирование
Допуск точности выше специального предела
Специальная цветовая кодировка
Калибровочный протокол
Доступно для напряжений до 1,1 кВ

Технические характеристики TEMPSENS PF-101

Проводник	Моножильный или многожильный, материалы термопарного класса (по ASTM E230 и ANSI MC 96.1)
Изоляция	Экструдированная изоляция из PFA (перфтороалкокси)
Конструкция	Скрученная пара / плоская
Внешняя оболочка	Экструдированная оболочка из PFA (перфтороалкокси)
Рабочая температура	260°C
Предел допуска	Согласно ASTM E230 / 77 и IEC 584
Цветовая маркировка	Согласно ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский)	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
PF101	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/плоский	2.5 x 1.5	2.5	11.5
PF102	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный/плоский	2.7 x 1.7	2.7	11.8
PF103	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный/плоский	3.1 x 1.9	3.1	16.2
PF104	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/плоский	3.1 x 1.9	3.1	16.8
PF105	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный/плоский	3.2 x 2.0	3.2	17.2
PF106	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/плоский	3.2 x 2.0	3.2	19.0
PF107	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный/плоский	3.6 x 2.2	3.6	19.0
PF108	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный/плоский	3.6 x 2.2	3.6	19.0
PF109	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный/плоский	3.7 x 2.3	3.70	20.5
PF110	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный/плоский	4.0 x 2.3	4	26.5
PF111	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный/плоский	4.0 x 2.3	4	26.5
PF112	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/плоский	3.9 x 2.2	3.9	27.5
PF113	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный/плоский	4.1 x 2.4	4.1	29.0
PF114	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/плоский	4.0 x 2.3	4	33.0
PF115	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный/плоский	4.5 x 2.6	4.5	33.0
PF116	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный/плоский	4.5 x 2.6	4.5	33.0
PF117	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный/плоский	4.5 x 2.6	4.5	33.0
PF118	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный/плоский	5.0 x 2.9	5	36.0
PF119	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный/плоский	4.6 x 2.7	4.6	38.0
PF120	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/плоский	4.5 x 2.6	4.5	40.0
PF121	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный/плоский	5.0 x 2.9	5	43.0
PF122	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный/плоский	5.1 x 3.0	5.1	43.0
PF123	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный/плоский	5.1 x 3.0	5.1	43.0
PF124	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скрученный/плоский	5.1 x 3.0	5.1	43.0
PF125	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный/плоский	5.1 x 3.0	5.1	43.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS PF-101

Модель (PFXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
101-125	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
