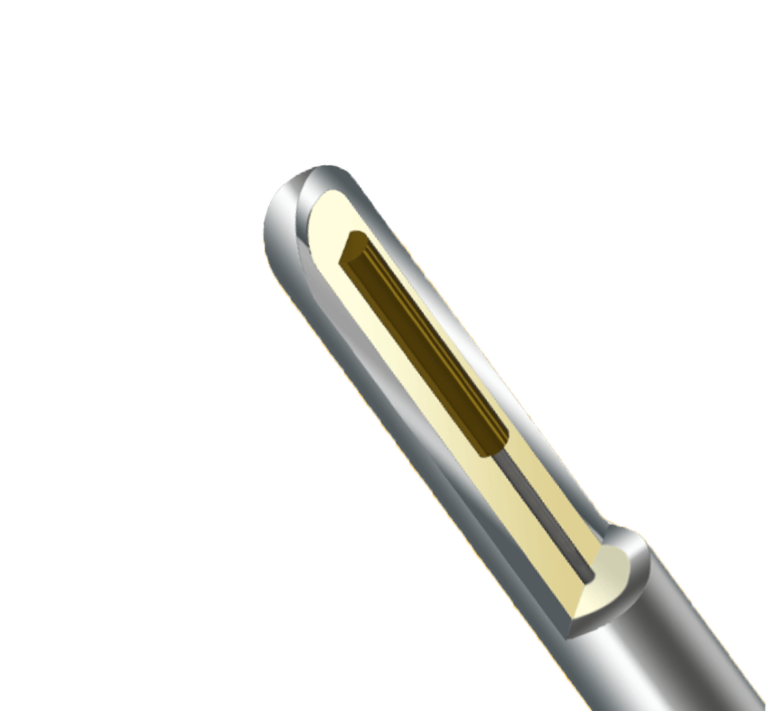

Самопитающиеся нейтронные детекторы эффективно используются в качестве внутриреакторных мониторов потока нейтронов более двадцати пяти лет на атомных электростанциях по всему миру. Типичный SPND представляет собой коаксиальный кабель, состоящий из внутреннего электрода, окружённого изоляцией, и внешнего электрода.
Сделано в Индии. Производитель TEMPSENS, модель SPNDS
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
Самопитающиеся нейтронные детекторы (SPND) широко применяются для мониторинга внутриреакторного нейтронного потока в целях управления, безопасности и построения карт из-за их малого размера, прочности и простоты. Эти детекторы используют основной процесс радиоактивного распада своего материала, активируемого нейтронами, для создания выходного сигнала. Как следует из названия, для генерации токового сигнала не требуется внешний источник ионизирующего или собирающего напряжения.
В зависимости от времени отклика эти детекторы широко классифицируются как детекторы с мгновенным и запаздывающим откликом. Детекторы с мгновенным откликом, такие как на основе кобальта и инконеля, применяются в системах защиты и регулирования реакторов, тогда как детекторы с задержанным откликом, например на основе ванадия и родия, широко используются для систем распределения потока нейтронов.
Основные свойства этих датчиков излучения включают ядерные, электрические и механические характеристики. Правильный выбор материала внутреннего электрода самопитающегося детектора обеспечивает необходимое время отклика и радиационную чувствительность для эффективной системы внутриреакторного радиационного мониторинга.
В самопитающихся нейтронных детекторах (SPND) взаимодействие нейтронов и атомных ядер используются для генерации тока, пропорционального плотности потока нейтронов.
По сравнению с другими внутриреакторными детекторами они обладают рядом преимуществ:
В энергетических реакторах используются различные типы внутренних электродов:
Недостатки:
Механическая конструкция и характеристики SPND:

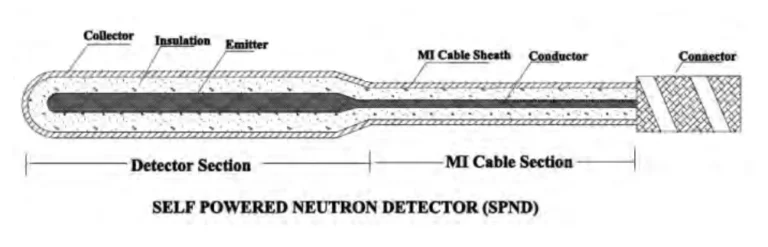

Типичный самопитающийся нейтронный детектор представляет собой коаксиальный кабель, состоящий из внутреннего электрода (эмиттера), окружённого изоляцией, и внешнего электрода (коллектора). При этом секции соединительного кабеля и детектора могут быть интегральными или раздельными.
Интегральные самопитающиеся нейтронные детекторы: сигнальный провод соединительного кабеля напрямую соединён с эмиттером; изоляция обеих секций идентична, а коллектор секции детектора также является внешней оболочкой секции соединительного кабеля. Детекторы, сконструированные таким образом, называются интегральными.
Неинтегральные или модульные самопитающиеся нейтронные детекторы: сборки также могут быть выполнены из отдельных секций детектора и соединительного кабеля и называются неинтегральными или модульными.
Классификация SPND:
Самопитающиеся нейтронные детекторы классифицируются по различным типам материалов внутреннего электрода.
Ядерные характеристики:
Для энергетических реакторов в SPND обычно используются материалы внутренних электродов: Inconel, Родий, Ванадий, Кобальт, Гафний, Платина и Серебро. Эти материалы применяются благодаря относительно высоким температурам плавления, относительно высоким сечениям поглощения тепловых нейтронов и совместимости с процессом производства нейтронных детекторов.
Другие внутренние электроды, такие как Кадмий, Гадолиний и Эрбий, могут использоваться в самопитающихся нейтронных детекторах, но не практичны для энергетических реакторов.
| Тип механической конструкции | Интегральная, Неинтегральная |
| Материал внутреннего электрода (эмиттера) | Inconel 600, Родий, Ванадий, Кадмий, Платина, Серебро, Кобальт и др. |
| Материал изоляции (для детекторной и кабельной секций) | Оксид магния (MgO), Оксид алюминия (Al₂O₃) |
| Материал коллектора | Inconel 600, Нержавеющая сталь |
| Материал оболочки кабельной секции | Inconel 600, Нержавеющая сталь |
| Материал жилы кабельной секции | Inconel 600 |
| Количество жил | 1 или 2 |
| Диаметр эмиттера | Изготавливается по запросу |
| Длина эмиттера | |
| Диаметр коллектора | |
| Длина коллектора | |
| Диаметр кабельной секции | |
| Длина кабельной секции | |
| Диаметр кабельной жилы | |
| Толщина коллектора и оболочки кабеля | |
| Тип разъёма | Разъём LEMO, Разъём BNC и др. |
| Сопротивление изоляции при 20°C | ≥ 1012 Ом |
| Контроль качества производства | Проверка размеров |
| Проверка целостности цепи | |
| Проверка плотности уплотнения изоляции | |
| Измерение сопротивления изоляции при комнатной и повышенной температуре | |
| Измерение ёмкости | |
| Тест на погружение в воду для проверки герметичности оболочки | |
| Гидростатическое испытание давлением | |
| Рентгенографический контроль | |
| Тест скорости утечки гелия | |
| Паровой тест (автоклавный тест) | |
| Испытание на изгиб | |
| Контроль качества сварных соединений (капиллярный контроль) |
Характеристики внутренних электродов самопитающегося нейтронного детектора:
| Материал электрода | Сечение поглощения тепловых нейтронов | Время отклика | Скорость выгорания (%/месяц при 10¹³ нв) |
| Co59 | 37×10⁻²⁴ см² | Мгновенный | 0.09 |
| Pt195 | 24×10⁻²⁴ см² | Мгновенный | 0.03 |
| Rh103 | 145×10⁻²⁴ см² | Запаздывающий | 0.39 |
| V51 | 4.9×10⁻²⁴ см² | Запаздывающий | 0.01 |
| Ag | 64.8×10⁻²⁴ см² | Запаздывающий | 0.16 |
| HfO₂ | 115×10⁻²⁴ см² | Мгновенный | 0.30 |
| Inconel 600 | — | Мгновенный | — |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «TEMPSENS SPNDS» с помощью специальной формы.
Вы можете купить TEMPSENS SPNDS в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость TEMPSENS SPNDS может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
