TEMPSENS FP-101 Удлинительный и компенсационный кабель для термопар с изоляцией из FEP

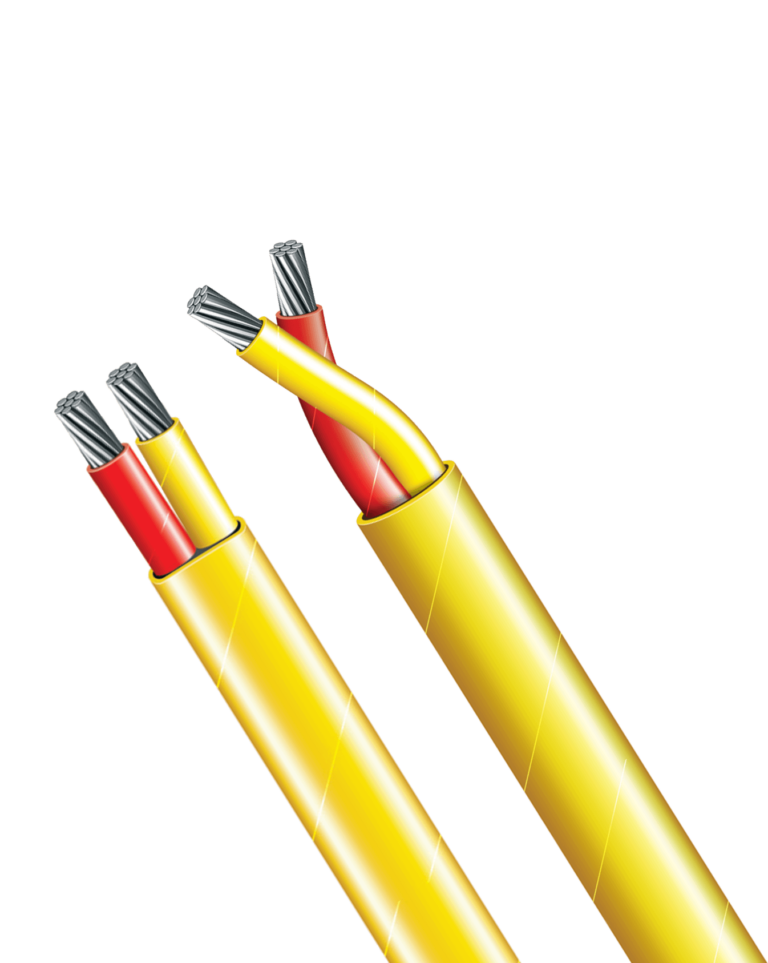

Кабель с изоляцией из FEP (Фторэтиленпропилен) рассчитан на температуру до 200°C. Конструкция кабеля предусматривает двойную изоляцию из волокнистой оплетки. Производится в двух конструктивных исполнениях: скрученном (витая пара) или плоском (ленточном).

			int(44750)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель FP-101

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS FP-101

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 200 °C
Подходит для работы при высоких напряжениях
Низкий диэлектрический коэффициент
Отличные огнестойкие свойства
Меньший внешний диаметр
Хорошая механическая прочность
Высокая гибкость
Стойкость к влаге, химическому воздействию и истиранию

Доступные опции:

Двойная изоляция из волокнистой оплётки
Металлическая оболочка
Погрешность более жёсткая, чем специальный предел допуска
Специальная цветовая кодировка
Протокол калибровочных испытаний
Доступно для напряжений до 1,1 кВ

Технические характеристики TEMPSENS FP-101

Проводник	Моножильный или многожильный, материал термопары (в соответствии с ASTM E230 и ANSI MC 96.1)
Изоляция	Экструдированная изоляция из FEP (фторэтиленпропилен)
Конструкция	Скрученная / плоская
Внешняя оболочка	Экструдированная оболочка из FEP (фторэтиленпропилен)
Температура эксплуатации	До 200 °C
Предел погрешности	В соответствии с ASTM E230 / 77 / IEC 584
Цветовая кодировка	В соответствии с ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский)	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
FP101	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/Плоский	2.5 x 1.5	2.5	11.5
FP102	Многожильный 7×32 AWG	32 AWG	7	0.20	0.22	0.56	Скрученный/Плоский	2.7 x 1.7	2.7	11.8
FP103	Многожильный 7×30 AWG	30 AWG	7	0.25	0.35	0.75	Скрученный/Плоский	3.1 x 1.9	3.1	16.2
FP104	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/Плоский	3.1 x 1.9	3.1	16.8
FP105	Многожильный 7×32 SWG	32 SWG	7	0.27	0.42	0.82	Скрученный/Плоский	3.2 x 2.0	3.2	17.2
FP106	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/Плоский	3.2 x 2.0	3.2	19.0
FP107	Многожильный 7×29 AWG	29 AWG	7	0.30	0.50	0.90	Скрученный/Плоский	3.6 x 2.2	3.6	19.0
FP108	Многожильный 16×32 AWG	32 AWG	16	0.20	0.50	0.90	Скрученный/Плоский	3.6 x 2.2	3.6	19.0
FP109	Многожильный 7×28 AWG	28 AWG	7	0.32	0.56	0.96	Скрученный/Плоский	3.7 x 2.3	3.7	20.5
FP110	Многожильный 7×27 AWG	27 AWG	7	0.37	0.75	1.11	Скрученный/Плоский	4.0 x 2.3	4.0	26.5
FP111	Многожильный 24×32 AWG	32 AWG	24	0.20	0.75	1.11	Скрученный/Плоский	4.0 x 2.3	4.0	26.5
FP112	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/Плоский	3.9 x 2.2	3.9	27.5
FP113	Многожильный 7×26 AWG	26 AWG	7	0.40	0.88	1.20	Скрученный/Плоский	4.1 x 2.4	4.1	29.0
FP114	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/Плоский	4.0 x 2.3	4.0	33.0
FP115	Многожильный 14×29 AWG	29 AWG	14	0.30	1.00	1.30	Скрученный/Плоский	4.5 x 2.6	4.5	33.0
FP116	Многожильный 32×32 AWG	32 AWG	32	0.20	1.00	1.30	Скрученный/Плоский	4.5 x 2.6	4.5	33.0
FP117	Многожильный 7×27 SWG	27 SWG	7	0.43	1.00	1.30	Скрученный/Плоский	4.5 x 2.6	4.5	33.0
FP118	Многожильный 3×22 SWG	22 SWG	3	0.71	1.20	1.55	Скрученный/Плоский	5.0 x 2.9	5.0	36.0
FP119	Многожильный 40×36 SWG	36 SWG	40	0.19	1.25	1.40	Скрученный/Плоский	4.6 x 2.7	4.6	38.0
FP120	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/Плоский	4.5 x 2.6	4.5	40.0
FP121	Многожильный 19×29 AWG	29 AWG	19	0.30	1.30	1.50	Скрученный/Плоский	5.0 x 2.9	5.0	43.0
FP122	Многожильный 19×28 AWG	28 AWG	19	0.32	1.50	1.60	Скрученный/Плоский	5.1 x 3.0	5.1	43.0
FP123	Многожильный 21×29 AWG	29 AWG	21	0.30	1.50	1.55	Скрученный/Плоский	5.1 x 3.0	5.1	43.0
FP124	Многожильный 7×24 AWG	24 AWG	7	0.53	1.50	1.55	Скрученный/Плоский	5.1 x 3.0	5.1	43.0
FP125	Многожильный 48×36 SWG	36 SWG	48	0.19	1.50	1.55	Скрученный/Плоский	5.1 x 3.0	5.1	43.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS FP-101

Модель (FPXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
101-125	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
