Каталог расходомеров ARTANG
Скачать
Вихревой расходомер не имеет движущихся частей, имеет простое расположение измерительных элементов, надежную работу и длительный срок службы. На объемный расход вихревого расходомера не влияют тепловые параметры, такие как температура, давление, плотность или вязкость измеряемой жидкости. Обычно он не нуждается в самостоятельной калибровке. Он может измерять поток жидкости, газа или пара. Результирующая потеря давления невелика. Кроме того, преимуществом вихревого расходомера является высокая точность.
Приложение: газ, жидкость, пар; номинальный диаметр: DN15 ~ DN200; номинальное давление: PN40; температура процесса: от -40℃ ~ 260℃; технологическое соединение: зажим. Степень защиты: IP66/ IP67.

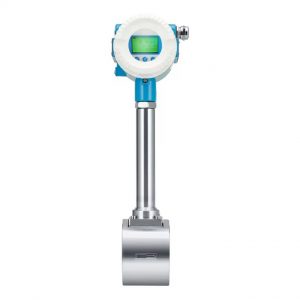

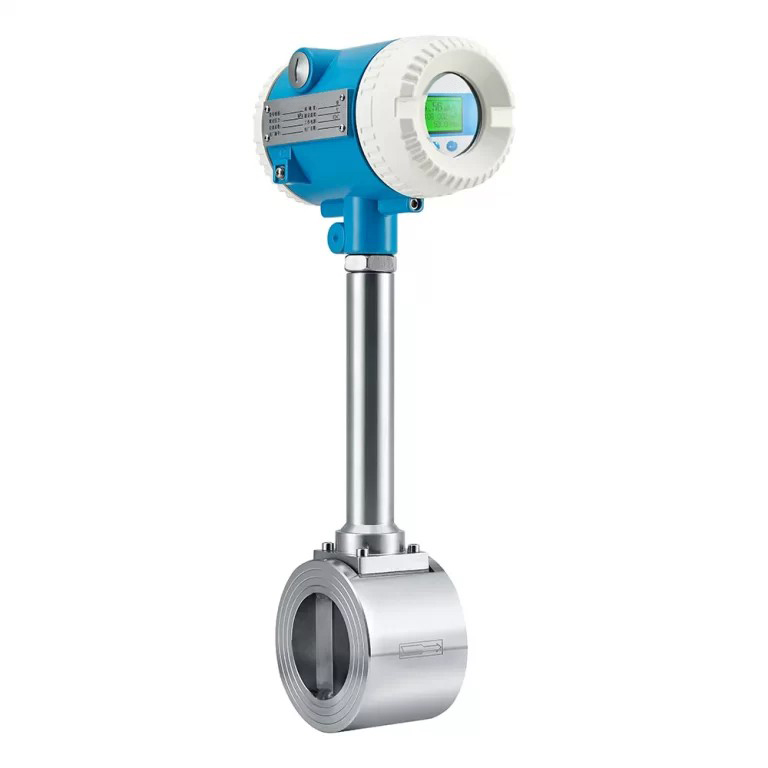

Сделано в Китае. Производитель ARTANG, модель Aitex D
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 28 дней
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
Вихревой расходомер — это продукт, разработанный на основе требований к измерению расхода жидкости, пара и газа.
Он подходит для применения в электроэнергетике, химической, пищевой и других отраслях промышленности. Вихревой расходомер широко используется для измерения расхода пара и непроводящей жидкости и газа.
Функции
Принцип измерения прибора

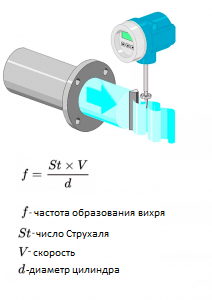

Когда среда проходит через корпус Блефа с определенной скоростью, за сторонами корпуса Блефа образуется попеременно расположенный вихревой пояс. Поскольку обе стороны вихревого генератора попеременно создают вихрь, пульсация давления генерируется с обеих сторон генератора, что заставляет детектор создавать переменное напряжение. Пьезоэлектрический элемент, заключенный в корпус датчика, генерирует сигнал переменного заряда с той же частотой, что и вихрь, под действием переменного напряжения. Частота этих импульсов прямо пропорциональна скорости потока. После усиления предварительным усилителем сигнал поступает на интеллектуальный тотализатор расхода для обработки. В определенном диапазоне числа Рейнольдса взаимосвязь между частотой высвобождения вихря, скоростью жидкости и шириной поверхности потока, обращенной к генератору вихря,, может быть выражена следующим уравнением: f=St x V/ d, где f — частота образования вихря, St — число Струхаля, V — скорость,d- диаметр цилиндра.
| Номер модели | Aitex D |
| Приложение | Газ, жидкость, пар |
| Номинальный диаметр | DN15 ~ DN200 |
| Номинальное давление | PN40 |
| Температура процесса | -40℃ ~ 260℃ |
| Технологическое соединение | Зажим |
| Выходной сигнал | 4~20 мА Частотный/импульсный/релейный выход |
| Выходной сигнал | PN16 ~ 40 / КЛАСС 150/300 / JIS 10K/20K |
| Коммуникация | HART, Modbus RS485, PROFIBUS DP |
| Текущий вход | 4~20 мА |
| Степень защиты | IP66/ IP67 |
| Точность объемного расхода | Жидкость: ±0,75%, пар/газ: ±1% |
| Точность массового расхода | Жидкость: ±0,85%, пар/газ: ±1,5% |
Область применения
Для перегретого пара Aitex D может точно измерить давление и температуру пара. Эти параметры будут использоваться в качестве компенсации, и вихревой расходомер может напрямую выводить массовый расход перегретого пара.
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «ARTANG Aitex D» с помощью специальной формы.
Вы можете купить ARTANG Aitex D в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость ARTANG Aitex D может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
