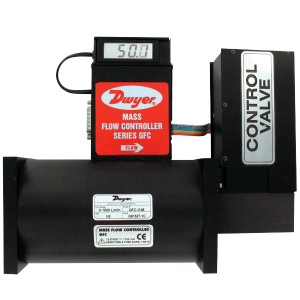

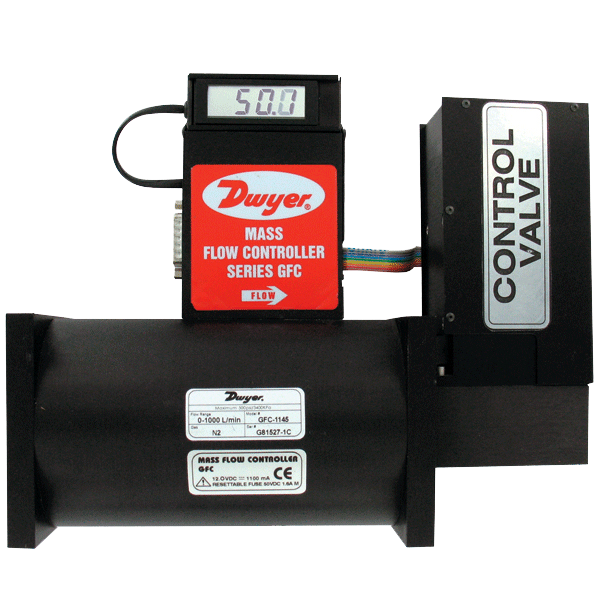

DWYER GFC Цифровой контроллер регулятор массового расхода газа

Описание DWYER GFC

Регуляторы расхода массы газов серии GFC включают в себя датчик в виде прямой трубки с элементом ограничения потока, обеспечивающим высокую точность и повторяемость результатов измерения. Установленные значения могут регулироваться при помощи расположенных на месте потенциометров или дистанционно посредством аналогового сигнала 0-5В постоянного тока или от 4 до 20 мА. Расход газа практически не зависит от изменений температуры и давления. Фактический расход газа отображается в инженерных единицах измерения на 3-значном жидкокристаллическом дисплее, который можно наклонять на угол до 90°. Расходомеры могут использоваться совместно с суммирующими счетчиками серии GFT в требующих суммирования приложениях. Серия GFC включает приборы, сертифицированные NIST (национальным институтом по стандартам и технологиям).

Область применения

• Измерение расхода газа
• Управление потоком газа
• Эксплуатация насосов и клапанов
• Технологическое оборудование
• Вакуумные процессы
• Нанесение покрытий на стекло и металл
• Осаждение пленок

Технические характеристики DWYER GFC

В прайс-листе указана розничная цена на DWYER GFC Цифровой контроллер регулятор массового расхода газа при курсе $ не более 85 рублей. Стоимость может изменятся в зависимости от внешнеполитической обстановки и курсов валют. Для предприятий и торговых организаций предусмотрены индивидуальные скидки.

Модельный ряд DWYER GFC

Пример: Газовый массовый расходомер серии GFC-1100-0,50-CCL2FCCLF2-24VDC, алюминиевый, 0,50 л/мин трихлора, с возможностью подключения 24 В постоянного тока.

1-й символ — Серия

• GFC — Измеритель массового расхода газа

2-й символ — Материал

• 11 — Алюминий
• 21 — SST

3-й символ — Диапазон

• 00 — Нет диапазона только для специального газа
• 01 — 10 SCCM Азот
• 02 — 20 SCCM Азот
• 03 — 50 SCCM Азот
• 04 — 100 SCCM Азот
• 05 — 200 SCCM Азот
• 06 — 500 SCCM Азот
• 07 — 1 л/мин Азот
• 08 — 2 л/мин Азот
• 09 — 5 л/мин Азот
• 11 — 15 л/мин Азот
• 31 — 30 л/мин Азот
• 33 — 50 л/мин Азот
• 42 — 100 л/мин Азот
• 43 — 200 л/мин Азот
• 44 — 500 л/мин Азот
• 45 — 1000 л/мин Азот

4-й символ — Диапазон специального газа

• хх.х — Желаемый расход газа (л/мин)

5-й символ — Специализированный газ, фактор k и желаемый газ

• CCL2FCCLF2 — 0,2031 1,1,2-Трихлор-1,2,2 Трифторэтан (Фреон-113)
• C2H2F2 — 0,4271 1,1-Дифторэтилен (Хладон — 1132А)
• C4H6 — 0,3224 1,3 — Бутадиен
• C4H8 — 0,2994 1 — Бутан
• C3H12 — 0,2170 2,2-Диметилпропан
• C4H8CIS — 0,3240 2 — Бутан
• C4H8TRANS — 0-2910 2 — Бутан
• C2H2 — 0,5829 Ацетилен
• AIR — 1.0000 воздуха
• NH3 — 0,7310 Аммиак
• AR — 1.4573 Аргон
• ASH3 — 0,6735 Арсин
• BR3 — 0,3800 Трибромид бора
• BCL3 — 0,4089 Трихлорид бора
• BF3 — 0,5082 Трехфтористый бор
• BR2 — 0,8083 Бром
• BRF5 — 0,2600 Пятифтористый бром
• BRF3 — 0,3855 Трифторид брома
• CBRF3 — 0,3697 Бромтрифторметан (Хладон — 13В1)
• C4H10 — 0,2631 Бутан
• CO2 — 0,7382 углекислого газа
• CS2 — 0,6026 Сероуглерод
• CO — 1.0000 Окись углерода
• CCL4 — 0,3100 Четыреххлористый углерод
• COF2 — 0,5428 Карбонилфторид
• COS — 0,6606 Карбонилсульфид
• CL2 — 0,8600 Хлор
• CLF3 — 0,4016 Трифторид хлора
• CHCLF2 — 0,4589 Хлордифторметан (Хладон — 22)
• CHCL3 — 0,3912 Хлороформ
• C2CLF5 — 0,2418 Хлорпентафторэтан (Хладон — 115)
• CCLF3 — 0,3834 Хлордифторметан (Хладон — 13)
• C2N2 — 0,6100 Цианоген
• CICN — 0,6130 Хлорид циана
• C3H5 — 0,4584 Циклопропан
• D2 — 1.0000 Дейтерий
• B2H6 — 0,4357 Диборан
• CBR2F2 — 0,1947 Дибромдифторметан
• CHCL2f — 0,4252 Дихлофторметан (Хладон -21)
• CCL2F2 — 0,3538 Дихлордифторметан (фреон 12)
• (CH3) 2SICL2 — 0,2522 Дихлорметилсилан
• SIH2CL2 — 0,4044 Дихлорсилан
• (CH3) 2O — 0,3896 Диметиловый эфир
• (CH3) 2NH — 0,3714 Диметиламин
• C2H6 — 0,5000 Этан
• C2H6O — 0,3918 Этанол
• C2H5CL — 0,3891 Этилхлорид
• C2H4 — 0,6000 Этилен
• C2H4O — 0,5191 Оксид этилена
• F2 — 0,9784 Фтор
• CHF3 — 0,4967 Фтороформ (Хладон — 23)
• CCL3F — 0,3287 Фреон -11
• CCL2FCCLF2 — 0,4271 Фреон — 1132
• C2H2F2 — 0,2240 Фреон — 114
• C2CL2F4 — 0,2418 Фреон — 115
• C2CLF5 — 0,2421 Фреон — 116
• C2F6 — 0,3538 Фреон — 12
• CCL2F2 — 0,3834 Фреон — 13
• CCLF3 — 0,3697 Фреон — 13В1
• CBRF3 — 0,4210 Фреон — 14
• CF4 L2F — 0,4252 Фреон — 21
• CHCLF2 — 0,4589 Фреон — 22
• CHF3 — 0,4967 Фреон — 23
• C4F6 — 0,1760 Фреон — С318
• GEH4 — 0,5696 германий
• GECL4 — 0,2668 тетрахлорид германия
• HE — 1.4540 Гелий
• C2F6 — 0,2421 Гексафторэтан (Хладон — 116)
• C6H14 — 0,1792 Гексан
• H2 — 1.0106 Водород
• HBR — 1.0000 Бромоводород
• CL — 1.0000 Хлороводород
• HCN — 1.0700 Цианистый водород
• HF — 0,9998 Фторид водорода
• HI — 0,9987 йодистого водорода
• H2SE — 0,7893 селенид водорода
• H2S — 0,8000 Сероводород
• IF5 — 0,2492 Пентафторид йода
• CH (CH3) 3 — 0,2700 Изобутан
• KR — 1.4530 Криптон
• CH4 — 0,7175 Метан
• CH3 — 0,5843 Метанол
• C3H4 — 0,4313 Метилацетилен
• CH2BR — 0,5835 бромистого метила
• CH3CL — 0,6299 Метилхлорид
• CH3F — 0,6800 Метилфторид
• CH3SH — 0,5180 метилмеркаптан
• (CH3) SICL3 — 0,2499 Метилтрихлорсилан
• MOF6 — 0,2126 Гексафторид молибдена
• C2H5NH2 — 0,3512 Моноэтиламин
• CH3NH2 — 0,5100 Монометиламин
• NE — 1.4600 Неон
• NO — 0,9900 оксид азота
• N2 — 1.0000 Азот
• NO2 — 0,7370 Двуокись азота
• NF3 — 0,4802 Трифторид азота
• NOCL — 0,6134 Нитрозилхлорид
• N20 — 0,7128 Закись азота
• C4F6 — 0,1760 Октафторциклобутан (фреон — C318)
• O2 — 0,9926 Кислород
• OF2 — 0,6337 Дифторид кислорода
• OZONE — 0,4460 Озон
• B5H9 — 0,2554 пентаборан
• C5H12 — 0,2134 пентан
• CLO3F — 0,3950 Перхлорилфторид
• C3F8 — 0,1740 Перфторпропан
• COCL2 — 0,4438 Фосген
• PH3 — 1.0700 Фосфин
• POCL3 — 0,3600 Оксихлорид фосфора
• PH5 — 0,3021 Пентафторид фосфора
• PCL3 — 0,3000 трихлорида фосфора
• C3H8 — 0,3500 Пропан
• C3H6 — 0,4000 пропилен
• SIH4 — 0,5982 силан
• SICL4 — 0,2840 тетрахлорид кремния
• SIF4 — 0,3482 Тетрафторид силикона
• SO2 — 0,6900 Двуокись серы
• SF6 — 0,2635 Гексафторид серы
• SO2F2 — 0,3883 сульфурилфторид
• CF3CH2F — 0,5096 Тетрафторэтан (Форан-134А)
• N2F4 — 0,3237 Тетрафторгидразин
• TICL4 — 0,2691 тетрахлорид титана
• C2HCL3 — 0,3200 Трихлорэтилен
• CCL3F — 0,3287 Трихлорфторметан (Хладон-11)
• SIHCL3 — 0,3278 Трихлорсилан
• (C4H9) AL — 0,0608 Триизобутилалюминий
• (CH3) 3N — 0,2792 Триметиламин
• WF6 — 0,2541 Гексафторид вольфрама
• UF6 — 0,1961 Гексафторид урана
• CH2CHBR — 0,4616 Винилбромид
• CH2CHCL — 0,4800 Винилхлорид
• XE — 1.4400 Ксенон

6-й символ — Опции

• 24VDC — 24 В постоянного тока
• B — Уплотнительные кольца Buna-N
• E — Уплотнительные кольца EPR/EPDM
• K — Уплотнительные кольца из перфторэластомера
• SPCL — Специальная чистка
