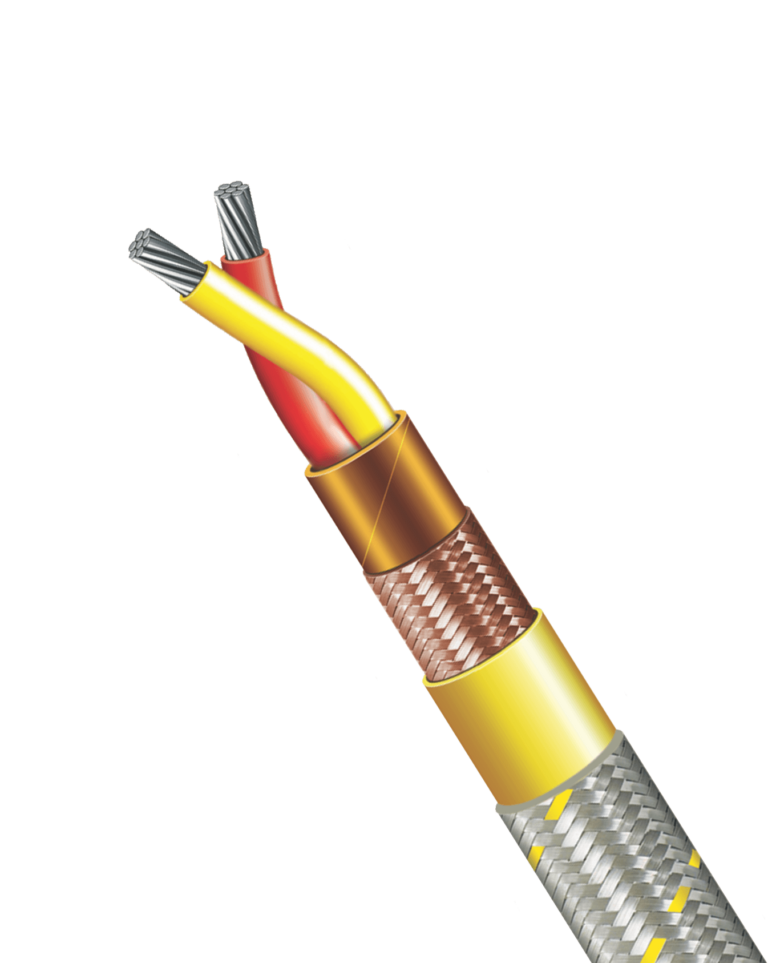

TEMPSENS FP-401 Удлинительный и компенсационный кабель для термопар с изоляцией из FEP с оплеткой из нержавеющей стали

Кабель с изоляцией из FEP (Фторэтиленпропилен) рассчитан на температуру до 200°C. Подходит для работы при высоких напряжениях. Имеет внешнее экранирование оплёткой из медной проволоки и общую защитную оболочку в виде оплетки из нержавеющей стали.

			int(44764)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель FP-401

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS FP-401

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 200 °C
Подходит для работы при высоких напряжениях
Низкий диэлектрический коэффициент
Отличные огнестойкие свойства
Меньший внешний диаметр
Хорошая механическая прочность
Высокая гибкость
Стойкость к влаге, химическому воздействию и истиранию

Доступные опции:

Металлическая оболочка
Погрешность более строгая, чем специальный предел допуска
Специальная цветовая маркировка
Протокол калибровочных испытаний
Исполнение для напряжения до 1,1 кВ

Технические характеристики TEMPSENS FP-401

Изоляция	Экструдированная изоляция из FEP (фторэтиленпропилен)
Конструкция	Скрученный
Изолятор	Лента из полиимида
Экранирование	Медная оплётка
Внешняя оболочка	Экструдированная оболочка из FEP (фторэтиленпропилен)
Общая защитная оболочка	Оплётка из нержавеющей стали
Температура эксплуатации	До 200 °C
Предел допускаемой погрешности	По ASTM E230/77 / IEC 584
Цветовая маркировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
FP401	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный	3.6	28.0
FP402	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный	3.8	29.0
FP403	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный	4.3	34.0
FP404	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный	4.3	38.0
FP405	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный	4.4	39.0
FP406	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный	4.4	41.0
FP407	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный	4.5	41.0
FP408	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный	4.5	41.0
FP409	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный	4.7	43.0
FP410	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный	5.1	48.0
FP411	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный	5.1	49.0
FP412	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный	4.8	51.0
FP413	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный	5.3	56.0
FP414	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный	5.3	59.0
FP415	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный	5.5	59.0
FP416	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный	5.5	59.0
FP417	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный	5.5	59.0
FP418	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный	5.9	70.0
FP419	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный	5.9	74.0
FP420	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный	5.5	79.0
FP421	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный	5.9	79.0
FP422	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный	5.9	88.0
FP423	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный	5.9	88.0
FP424	Многожильный	7X24 AWG	7	0.53	1.50	1.55	Скрученный	5.9	88.0
FP425	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный	5.9	88.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS FP-401

Модель (FPXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
401-425	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
