Термопара Тип S ТПП от 0 до 1600 °C с керамической защитной оболочкой TTSCS-22

Термоэлектрический преобразователь тип S (платинородий-платина) из стали 1.4541 и керамики корунда 799 с длиной оболочки и диаметром по согласованию , с коммутационной головкой, IP53.

Среда измерения температуры: воздух, негорючие газы, жидкость
Сферы применения датчика температуры: плавильные и муфельные печи

Как использовать датчик
Как использовать датчик
							int(1952)
string(13) "pid_and_probe"

			int(1952)
array(71) {
  [0]=>
  int(78)
  [1]=>
  int(35)
  [2]=>
  int(930)
  [3]=>
  int(484)
  [4]=>
  int(493)
  [5]=>
  int(494)
  [6]=>
  int(495)
  [7]=>
  int(496)
  [8]=>
  int(497)
  [9]=>
  int(498)
  [10]=>
  int(499)
  [11]=>
  int(485)
  [12]=>
  int(486)
  [13]=>
  int(487)
  [14]=>
  int(488)
  [15]=>
  int(489)
  [16]=>
  int(490)
  [17]=>
  int(491)
  [18]=>
  int(492)
  [19]=>
  int(266)
  [20]=>
  int(1536)
  [21]=>
  int(77)
  [22]=>
  int(1443)
  [23]=>
  int(108)
  [24]=>
  int(943)
  [25]=>
  int(169)
  [26]=>
  int(79)
  [27]=>
  int(758)
  [28]=>
  int(755)
  [29]=>
  int(215)
  [30]=>
  int(214)
  [31]=>
  int(82)
  [32]=>
  int(751)
  [33]=>
  int(780)
  [34]=>
  int(750)
  [35]=>
  int(81)
  [36]=>
  int(752)
  [37]=>
  int(756)
  [38]=>
  int(757)
  [39]=>
  int(762)
  [40]=>
  int(761)
  [41]=>
  int(769)
  [42]=>
  int(759)
  [43]=>
  int(768)
  [44]=>
  int(763)
  [45]=>
  int(760)
  [46]=>
  int(767)
  [47]=>
  int(765)
  [48]=>
  int(764)
  [49]=>
  int(766)
  [50]=>
  int(753)
  [51]=>
  int(754)
  [52]=>
  int(504)
  [53]=>
  int(514)
  [54]=>
  int(515)
  [55]=>
  int(516)
  [56]=>
  int(517)
  [57]=>
  int(518)
  [58]=>
  int(519)
  [59]=>
  int(520)
  [60]=>
  int(506)
  [61]=>
  int(507)
  [62]=>
  int(508)
  [63]=>
  int(509)
  [64]=>
  int(510)
  [65]=>
  int(511)
  [66]=>
  int(512)
  [67]=>
  int(513)
  [68]=>
  int(264)
  [69]=>
  int(1537)
  [70]=>
  int(38)
}


Сделано в России. Производитель ОЛИЛ, модель TTSCS-22

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Ускоренное изготовление термодатчиков - до 100% к стоимости

Срок поставки: от 14 дней

цена По запросу

Под заказ

Advantages

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Advantages

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Advantages

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Advantages

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Датчики в керамическом или корундовом чехле (оболочке) отгружаются двумя способами:
  1. Самовывоз (без дополнительной упаковки) - все риски перевозки берет на себя заказчик
  2. С дополнительной упаковкой - тарный ящик, стоимость зависит от длины,  в одном ящике помещается 1-3 датчика.

Дополнительная упаковка

Коробка из шлифованной фанеры толщиной 4 мм, по углам 4 деревянных бруска 30х20 мм, устилается поролоном 20 мм снизу.

На поролоновые квадраты 100х100х40 мм укладывается датчик. Сверху фиксируется квадратами и лентой поролона 20 мм, потом закрывается крышкой, которая забивается гвоздями.

Без дополнительной упаковки существует высокая вероятность, что чехол датчика сломается или разобьется.

Технические характеристики:

Диапазон измерений температуры датчика и преобразующий элемент:

  • Датчик измеряет температуру от 0 до 1600 градусов
  • Термоэлемент (Pt—Rh (10 % Rh) -Pt) — тип S (ТПП) класс 2

Оболочка:

  • Материал керамика из корунда 799
  • Материал несущей оболочки: сталь 1.4541
  • Дополнительная платиновая оболочка /гильза/ мат. Pt, PtRh10, PtRh20
  • Толщина стенки гильзы g = 0,3, 0,4, 0,5 мм или другая*
  • Длина L: макс. 1500 мм

Головка:

  • A, IP53, от -40 до 100 градусов

Опции:

  • Измерительные спаи на разной высоте L4, L5, L6
  • Размер L1…L6
  • Другая толщина стенки гильзы
  • L1…L3 по согласованию
  • Диаметр проволоки Ø0,35 мм
  • Термопара R, S кл. 1, B кл. 2

Дополнительное оснащение:

  • Преобразователи температуры
  • Компенсационные провода
  • Крепежные элементы для преобразователей: UZ-11, UZ-21;

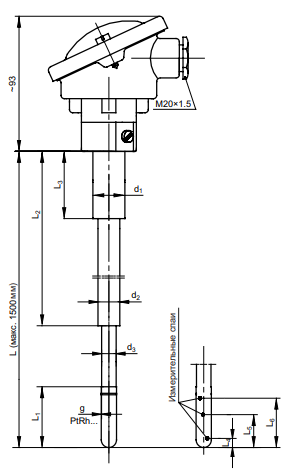

d3 [мм] d2 [мм] d1 [мм] Диаметр проволоки [мм]
8 15 500 Ø0,5
10 15 1000
15 24 1000

Чтобы получить данные о температуре, датчик необходимо подключить к контроллеру температуры. Всегда в наличии на складе в Москве 2 модели:

ПИД-регулятор температуры MIRKIP XMTC-608  для термопар (ТХА К, ТЖК J) и термосопротивления Pt100, с настенным монтажом и релейным выходом.
Цена от 4235 рублей.

ПИД-регулятор температуры MIRKIP REX-С100 для термопар (ТХА К, ТЖК J, ТПП S) и термосопротивления Pt100, с релейным выходом.
Цена от 3630 рублей.

Как заказать:


Пример заказа:

  • 3TTSCS-22–800–2–Pt–0,3–10–L1=100 L2=700 L3=150 L4=20 L5=40 L6=80 обозначает тройной термоэлектрический датчик PtRh10–Pt кл. 2, диаметр проволоки Ø0,5 мм, материл гильзы платина Pt, толщина стенки гильзы 0,3 мм, длина гильзы L = 100 м, длина датчика L = 800 мм, измерительные спаи соответственно на высоте L4 = 20 мм, L5 = 40 мм, L6 = 80 мм
Датчики в керамическом или корундовом чехле (оболочке) отгружаются двумя способами:
  1. Самовывоз (без дополнительной упаковки) - все риски перевозки берет на себя заказчик
  2. С дополнительной упаковкой - тарный ящик, стоимость зависит от длины,  в одном ящике помещается 1-3 датчика.

Дополнительная упаковка

Коробка из шлифованной фанеры толщиной 4 мм, по углам 4 деревянных бруска 30х20 мм, устилается поролоном 20 мм снизу.

На поролоновые квадраты 100х100х40 мм укладывается датчик. Сверху фиксируется квадратами и лентой поролона 20 мм, потом закрывается крышкой, которая забивается гвоздями.

Без дополнительной упаковки существует высокая вероятность, что чехол датчика сломается или разобьется.

Аксессуары для Термоэлектрический преобразователь TTSCS-22

Фото Модель Описание
Защитная гильза (оболочка) Несколько вариантов исполнения. Стандартные материалы: керамика, кислотоустойчивая или жаростойкая сталь. Другие материалы по запросу
Фланцевая защитная гильза Размеры трубы, фланца и резьбы уточняются при заказе
Муфта для приваривания Сталь. Прямое или угловое исполнение. Длина от 50 до 200 мм. Размер резьбы уточняется при заказе
PID-регулятор\контроллер Подключение датчика температуры, вывод данных на дисплее, настенное или DIN крепление
Преобразователь сигнала 4-20 мА Преобразование сигнала датчика температуры в 4-20 мА, встроен в голову
Преобразователь сигнала 4-20 мА HART Преобразование сигнала датчика температуры в 4-20 мА с поддержкой HART, встроен в голову
Преобразователь сигнала 0-10 В Преобразование сигнала датчика температуры в аналоговый 0-10 В, встроен в голову
Удлинительный провод Удлинительные провода используются для подключения датчика к прибору для снятия показаний
Поверка Поверка датчика температуры перед отгрузкой

Инструкция по эксплуатации ОЛИЛ TTSCS-22

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «ОЛИЛ TTSCS-22» с помощью специальной формы.

Вместе с «ОЛИЛ TTSCS-22» заказывают эти приборы

Вы можете купить ОЛИЛ TTSCS-22 в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте . Стоимость ОЛИЛ TTSCS-22 может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
