«ОЛИЛ» предлагает специальные сверхвысокотемпературные термопары для высоких температур до 2200°C для высококоррозионных и/или восстановительных атмосфер.
Эти термопары предлагаются либо с платино-родиевыми элементами (типы R, S или B), либо с вольфрамово-рениевыми элементами (типы C или D), с различными материалами изоляции и оболочки. В зависимости от выбранного материала оболочки, эти термопары используются в инертных, окислительных, восстановительных или вакуумных условиях. Максимальная температура основана на самой низкой максимальной температуре элемента, материала изоляции и оболочки.
Сделано в России. Производитель ОЛИЛ, модель PTT
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Ускоренное изготовление термодатчиков - до 100% к стоимости
Срок поставки: от 28 дней
Розничная цена от 100 000 рублей
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
В значительной степени термопары для температур свыше 2000°C используются в авиации, исследовательских лабораториях и в промышленности.
В случае длинных термопар может быть выгодным по соображениям экономии иметь переход на другой материал, например инконель или нержавеющая сталь. Длина вставки детали, подвергающейся воздействию высокой температуры, может быть выбрана по запросу, также после переходной втулки можно использовать компенсационные тросы.
Для специальных применений по запросу можно установить несколько термопар в общую защитную трубку. Положение точек измерения профильных термопар можно выбирать в широком диапазоне.
Датчики для измерения температуры до 2200 градусов поставляются с сертификатами калибровки и материалов, при необходимости каждая термопара может быть откалибрована в определенной инертной или вакуумной атмосфере. Аксессуары, такие как компенсационные кабели и т. д., доступны в соответствии с требованиями.
Особые преимущества
Применение высокотемпературных материалов оболочки в окислительной атмосфере возможно только до ограниченной (низкой) температуры. Исключение составляют материалы оболочки из платиновых сплавов.
Материалы оболочки термопары
| Тип оболочки | Максимальная температура | Температура плавления | Допустимая среда | Стандартный диаметр оболочки | минимальный радиус изгиба |
| Инконель-600 | 1175°C | 1345°C | Инертный, вакуумный, окисляющий | 1.016, 1.57, 3.17, 4.77, 6.35 | 5 х диаметр оболочки |
| Платиновый сплав | 1550°C | 1850°C | Инертный, окисляющий | 1.016, 1.57, 3.17 | 5 х диаметр оболочки |
| Тантал | 2200°C | 2995°C | Инертный, вакуумный | 1.016, 1.57, 3.17 | 10 х диаметр оболочки |
| Молибден | 2000°C | 2620°C | Инертный, вакуумный, редукционный | 1.57, 3.17, 4.77, 6.35 | Не сгибайте |
Типы проводов для термопар
| Комбинации термопар | Тип калибровки | Стандартные пределы погреш. | Рекомендуемый диапазон температур |
| Вольфрам 5% Рений (+) Вольфрам 26% Рений (-) | C | ±4.4°C или ±1% | 0-2200°C |
| Вольфрам 3% Рений (+) Вольфрам 25% Рений (-) | D | ±4.4°C или ±1% | 0-2200°C |
| Платина 13% Родий (+) Платина (-) | R | ±1.5°C или ±0.25% | 0-1450°C |
| Платина 10% Родий (+) Платина (-) | S | ±1.5°C или ±0.25% | 0-1450°C |
| Платина 30% Родий (+) Платина 6% Родий (-) | B | ±0.5% | 800-1700°C |
Изоляторы датчиков температуры
| Тип изоляции | Максимальная рабочая температура | Примерная температура плавления | Описание |
| Магнезия (MgO) | 1700°C | 2800°C | Очень гигроскопичный. Используется преимущественно в уплотненных оболочках. |
| Оксид алюминия (Al2O3) | 1550°C | 2040°C | Отлично сочетается с платиновыми сплавами. |
| Оксид гафния (HfO2) | 2200°C | 2790°C | Сравним с оксидом бериллия и безопасен в обращении. |
| Оксид бериллия (BeO) | 2200°C | 2650°C | Отличная теплопроводность при высоких температурах и удельное сопротивление. |
Термоэлектрические напряжения термопар
| Температура, °С | Тип D | Тип C | Тип S | Тип R Тип | Тип B |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 100 | 1,145 | 1,381 | 645,9 | 647,4 | 33,2 |
| 200 | 2,603 | 2,987 | 1440,8 | 1468,6 | 178,3 |
| 300 | 4,289 | 4,767 | 2323,0 | 2400,6 | 430,6 |
| 400 | 6,129 | 6,654 | 3259,4 | 3407,7 | 786,5 |
| 500 | 8,098 | 8,573 | 4233,3 | 4471,3 | 1241,4 |
| 600 | 10,092 | 10,508 | 5238,7 | 5583,5 | 1791,9 |
| 700 | 12,128 | 12,450 | 6275,2 | 6742,7 | 2430,6 |
| 800 | 14,183 | 14,374 | 7345,0 | 7949,8 | 3153,6 |
| 900 | 16,225 | 16,265 | 8449,2 | 9204,9 | 3956,9 |
| 1000 | 18,242 | 18,120 | 9587,1 | 10506,0 | 4834,3 |
| 1100 | 20,229 | 19,943 | 10756,5 | 11849,6 | 5779,5 |
| 1200 | 22,191 | 21,724 | 11950,5 | 13228,0 | 6786,4 |
| 1300 | 24,081 | 23,423 | 13159,1 | 14628,7 | 7848,2 |
| 1400 | 25,896 | 25,032 | 14372,6 | 16040,1 | 8956,2 |
| 1500 | 27,686 | 26,582 | 15581,7 | 17450,7 | 10099,1 |
| 1600 | 29,450 | 28,078 | 16776,8 | 18848,9 | 11263,0 |
| 1700 | 31,181 | 29,528 | 17947,3 | 20221,7 | 12432,5 |
| 1800 | 32,874 | 30,922 | — | — | 13591,3 |
| 1900 | 34,359 | 32,298 | — | — | — |
| 2000 | 35,723 | 33,632 | — | — | — |
| 2100 | 37,037 | 34,914 | — | — | — |
| 2200 | 38,306 | 36,088 | — | — | — |
| 2300 | 39,350 | 36,928 | — | — | — |
| 2400 | — | — | — | — | — |
| 2500 | — | — | — | — | — |
Для расчета цены на термопару для температур до 2200 градусов необходимо подобрать тип разъема и составить артикул на основе ниже приведенной таблицы.

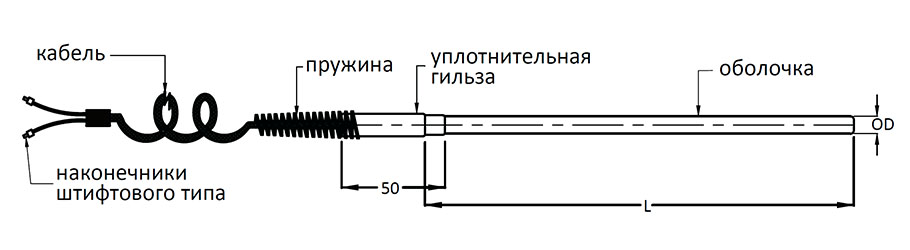

Компенсационный кабель постоянно подключен. В зависимости от диаметра оболочки переходная втулка имеет диаметр 5, 6 или 10 мм, стандартная длина 50 мм. Тип кабеля (сечение жилы, структура изоляции, экранирование) по требованию заказчика.

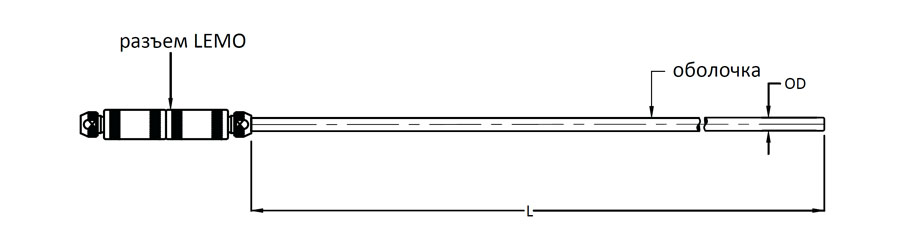

Разъем LEMO напрямую подключается к оболочке термопары. Стандартный тип оснащен разъемом размера 0 (до 1,6 мм в диаметре оболочки). Если используется больший диаметр — размер 1. Положительный полюс подключается к штырьку (штекерному контакту) разъема. Контакты изготовлены из латуни и имеют гальваническое покрытие золотом. Максимальная температура соединения составляет 150°C. Другие системы разъемовдоступны по запросу.

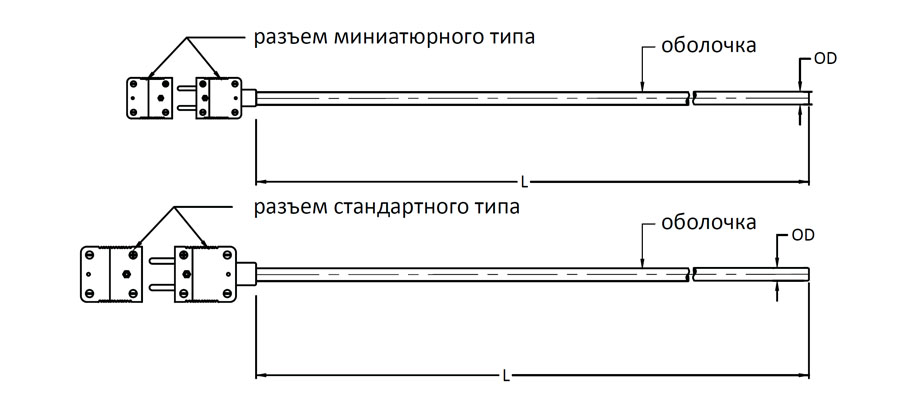

В этом типе вилка напрямую соединяется с термопарой в металлическом кожухе, мини-вилкой для термопар диаметром ≤1,6 мм или стандартной вилкой. Контакты выполнены из компенсирующего проводника, внешний корпус из термостойкого пластика. Максимальная температура соединения составляет 150°C. Вилка и муфта соединены с соблюдением полярности и, таким образом, обеспечивают оптимальную надежность контакта. Другие системы разъемов доступны по запросу, а также подходящие муфты.

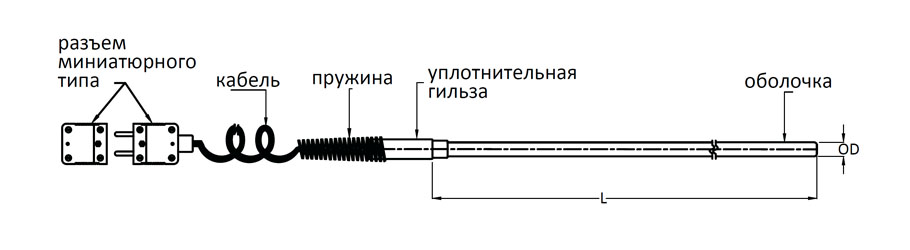

Тип Т-91 является расширением типа Т-88 за счет вилки термопары. По спецификации заказчика этот тип оснащен мини-вилкой или стандартной вилкой. Температура вилки и гильзы зависит от типа используемого кабеля, максимум 150°C.

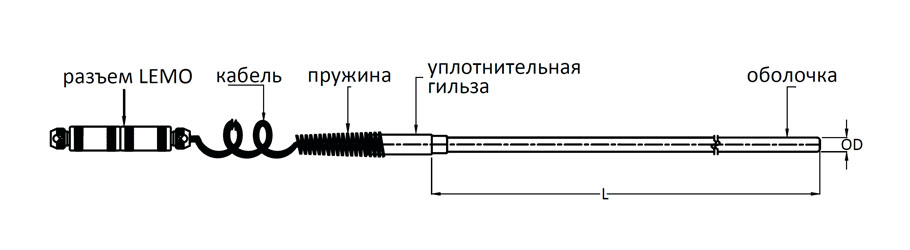

Тип T-92 является расширением типа T-89 с помощью разъема LEMO. В зависимости от спецификации заказчика и диаметра кабеля этот тип оснащен разъемом размера 0 или 1.
Для покупки датчика температуры до 2200°C необходимо составить артикул исходя из технических характеристик термоэлектрического преобразователя. Это серийная модель, но при необходимости можем адаптировать изделие под конкретную задачу и оборудование.
Также мы можем изготовить термопару под заказ индивидуально для Вас — по чертежам или фотографии, с любыми техническими характеристиками. Стоимость датчиков температур до 2200 градусов рассчитывается менеджером для каждого запроса отдельно.
Расшифровка кода заказа
Пример: термопара PTT-C-Т-91-T-6.4-500-1-H
| Типы термопар |
|
| Наличие разъема или кабеля |
|
| Материал оболочки |
Другие высокотемпературные материалы оболочки доступны по запросу |
| Диаметр оболочки |
Другие доступны по запросу |
| Длина термопары в мм | |
| Длина кабеля в метрах | |
| Изоляционный материал |
*Из-за вреда для здоровья BeO не следует использовать. |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «ОЛИЛ PTT» с помощью специальной формы.
Вы можете купить ОЛИЛ PTT в Казахстане по цене от 100 000 рублей в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость ОЛИЛ PTT может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
