Каталог датчиков температуры российского производства

Скачать

Термопара Тип R ТПП от 0 до 1600 °C с керамической защитной оболочкой TTRCC-22

Термоэлектрический преобразователь тип R (платинородий-платина) из стали 1.4841 и керамики из муллита 610 или корунда 799 с длиной оболочки от 300 до 2000 мм и диаметром 24 или 15 мм, с коммутационной головкой, IP53.

Среда измерения температуры: воздух, негорючие газы
Сферы применения датчика температуры: плавильные и муфельные печи

Как использовать датчик
Как использовать датчик
							int(1942)
string(13) "pid_and_probe"

			int(1942)
array(70) {
  [0]=>
  int(78)
  [1]=>
  int(35)
  [2]=>
  int(930)
  [3]=>
  int(484)
  [4]=>
  int(493)
  [5]=>
  int(494)
  [6]=>
  int(495)
  [7]=>
  int(496)
  [8]=>
  int(497)
  [9]=>
  int(498)
  [10]=>
  int(499)
  [11]=>
  int(485)
  [12]=>
  int(486)
  [13]=>
  int(487)
  [14]=>
  int(488)
  [15]=>
  int(489)
  [16]=>
  int(490)
  [17]=>
  int(491)
  [18]=>
  int(492)
  [19]=>
  int(266)
  [20]=>
  int(1536)
  [21]=>
  int(77)
  [22]=>
  int(1443)
  [23]=>
  int(108)
  [24]=>
  int(943)
  [25]=>
  int(169)
  [26]=>
  int(79)
  [27]=>
  int(758)
  [28]=>
  int(755)
  [29]=>
  int(214)
  [30]=>
  int(82)
  [31]=>
  int(751)
  [32]=>
  int(780)
  [33]=>
  int(750)
  [34]=>
  int(81)
  [35]=>
  int(752)
  [36]=>
  int(756)
  [37]=>
  int(757)
  [38]=>
  int(762)
  [39]=>
  int(761)
  [40]=>
  int(769)
  [41]=>
  int(759)
  [42]=>
  int(768)
  [43]=>
  int(763)
  [44]=>
  int(760)
  [45]=>
  int(767)
  [46]=>
  int(765)
  [47]=>
  int(764)
  [48]=>
  int(766)
  [49]=>
  int(753)
  [50]=>
  int(754)
  [51]=>
  int(504)
  [52]=>
  int(514)
  [53]=>
  int(515)
  [54]=>
  int(516)
  [55]=>
  int(517)
  [56]=>
  int(518)
  [57]=>
  int(519)
  [58]=>
  int(520)
  [59]=>
  int(506)
  [60]=>
  int(507)
  [61]=>
  int(508)
  [62]=>
  int(509)
  [63]=>
  int(510)
  [64]=>
  int(511)
  [65]=>
  int(512)
  [66]=>
  int(513)
  [67]=>
  int(264)
  [68]=>
  int(1537)
  [69]=>
  int(45)
}


Сделано в России. Производитель ОЛИЛ, модель TTRCC-22

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Ускоренное изготовление термодатчиков - до 100% к стоимости

Срок поставки: от 14 дней

Розничная цена от 30 300 рублей

Под заказ

Advantages

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Advantages

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Advantages

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Advantages

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Технические характеристики:

Диапазон измерений температуры датчика и преобразующий элемент:

  • Датчик измеряет температуру от 0 до 1600 градусов
  • Термоэлемент (Pt—Rh (13 % Rh) — Pt) — тип R (ТПП) класс 2

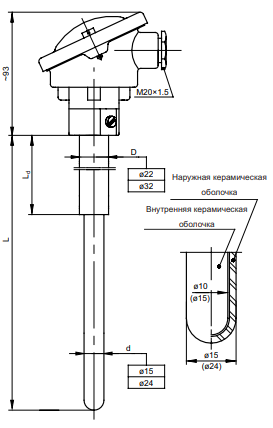

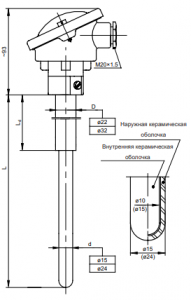

Оболочка:

  • Материал несущей оболочки: сталь 1.4841 Ø22, 32 мм, Ld = мин. 150
  • Двойная керамическая оболочка из муллита 610 или корунда 799
  • Длина L: от 300 до 2000 мм
Диаметр несущей оболочки [мм] Диаметр наружной оболочки [мм] Диаметр внутренней оболочки [мм]
32 24 15
22 15 10

Головка:

  • А, IP53, от -40 до 100 градусов

Опции:

  • Термопара S, R, K кл. 1, B кл. 2
  • С преобразователем в головке DAW

Дополнительное оснащение:

  • Преобразователи температуры
  • Компенсационные провода
  • Крепежные элементы для преобразователей: UZ-11, UZ-21;
Материал оболочки Диаметр проволоки [мм] Тип термоэлемента Maкс. раб. темп.
Муллит 610 0,35 R, S 1200 ºC
Муллит 610 0,5 R, S 1400 ºC
Корунд 799 0,35 R, S 1500 ºC
Корунд 799 0,5 R, S 1600 ºC
Корунд 799 0,35 B 1600 ºC
Корунд 799 0,5 B 1800 ºC
Муллит 610 2 K 1200 ºC

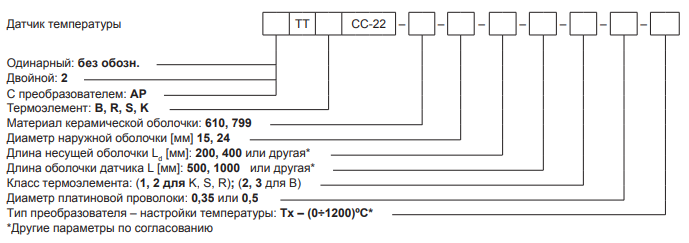

Как заказать:


Пример заказа:

  • TTSCC-22–799–24–200–1000–1–0,5 обозначает одинарный термоэлектрический датчик PtRh10–Pt кл. 1, диаметр проволоки Ø0,5 мм в двойной керамической оболочке из корунда 799, с наружным диаметром Ø24 мм и длиной L = 1000 мм, с диаметром несущей оболочки Ø32 мм и длиной L = 200 мм
Датчики в керамическом или корундовом чехле (оболочке) отгружаются двумя способами:
  1. Самовывоз (без дополнительной упаковки) - все риски перевозки берет на себя заказчик
  2. С дополнительной упаковкой - тарный ящик, стоимость зависит от длины,  в одном ящике помещается 1-3 датчика.

Дополнительная упаковка

Коробка из шлифованной фанеры толщиной 4 мм, по углам 4 деревянных бруска 30х20 мм, устилается поролоном 20 мм снизу.

На поролоновые квадраты 100х100х40 мм укладывается датчик. Сверху фиксируется квадратами и лентой поролона 20 мм, потом закрывается крышкой, которая забивается гвоздями.

Без дополнительной упаковки существует высокая вероятность, что чехол датчика сломается или разобьется.

Аксессуары для Термоэлектрический преобразователь TTRCC-22

Фото Модель Описание
Защитная гильза (оболочка) Несколько вариантов исполнения. Стандартные материалы: керамика, кислотоустойчивая или жаростойкая сталь. Другие материалы по запросу
Фланцевая защитная гильза Размеры трубы, фланца и резьбы уточняются при заказе
Муфта для приваривания Сталь. Прямое или угловое исполнение. Длина от 50 до 200 мм. Размер резьбы уточняется при заказе
PID-регулятор\контроллер Подключение датчика температуры, вывод данных на дисплее, настенное или DIN крепление
Преобразователь сигнала 4-20 мА Преобразование сигнала датчика температуры в 4-20 мА, встроен в голову
Преобразователь сигнала 4-20 мА HART Преобразование сигнала датчика температуры в 4-20 мА с поддержкой HART, встроен в голову
Преобразователь сигнала 0-10 В Преобразование сигнала датчика температуры в аналоговый 0-10 В, встроен в голову
Удлинительный провод Удлинительные провода используются для подключения датчика к прибору для снятия показаний
Поверка Поверка датчика температуры перед отгрузкой

Инструкция по эксплуатации ОЛИЛ TTRCC-22

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «ОЛИЛ TTRCC-22» с помощью специальной формы.

Вместе с «ОЛИЛ TTRCC-22» заказывают эти приборы

Вы можете купить ОЛИЛ TTRCC-22 в Казахстане по цене от 30 300 рублей в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте . Стоимость ОЛИЛ TTRCC-22 может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
