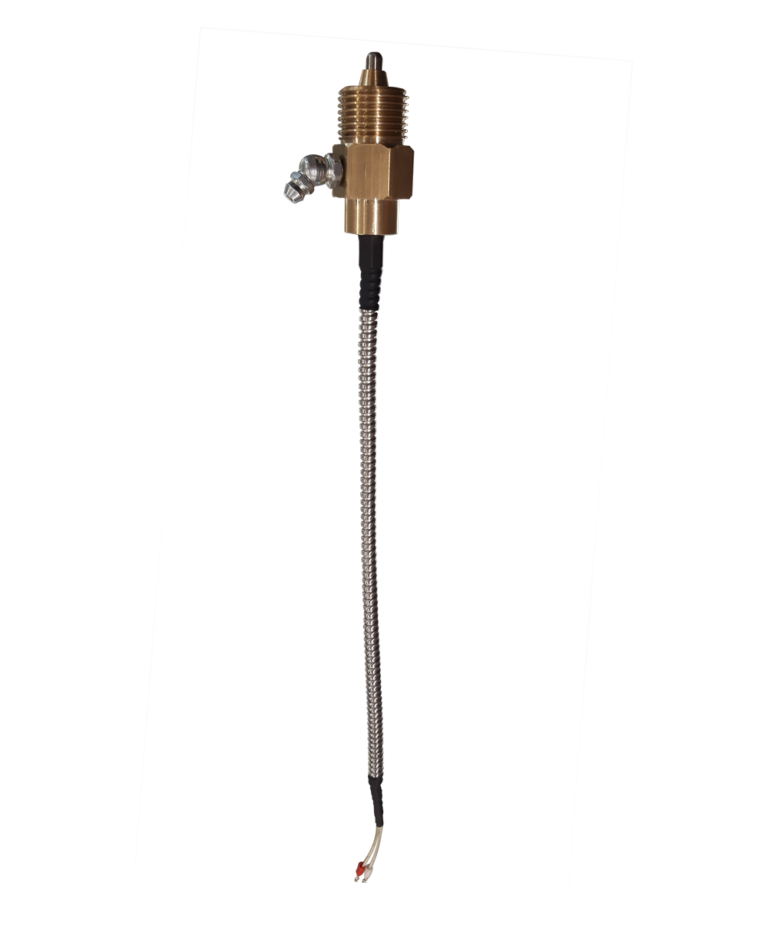

Термопреобразователь сопротивления Pt100/Pt500/Pt1000 с совмещённой тавотницей для подшипников TOPKB

Описание TOPKB

Диапазон измерений

• От -50 до +400 °С (зависит от типа и изоляции кабеля).

Тип чувствительного элемента

• Стандартный вариант — Pt100, класс точности B (по запросу возможен класс A или другие типы чувствительных элементов, например Pt1000).

Универсальные варианты монтажа

• Изготовление практически любой резьбы (метрической, дюймовой и т. д.) под требования заказчика.
• Различная длина погружной части датчика для оптимального расположения в зоне контроля температуры.

Кабельное исполнение

• Кабель любой необходимой длины.
• Возможна установка разъёма (по требованию заказчика); стандартная комплектация — свободные выводы.
• Дополнительно можем оснастить кабель защитным металлорукавом для увеличения устойчивости к механическим воздействиям.

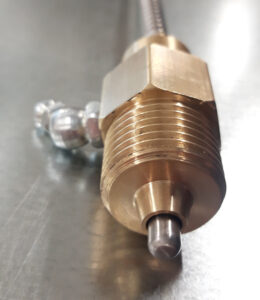

Встроенная тавотница (пресс-маслёнка)

• Через датчик можно подавать смазку непосредственно к подшипнику без демонтажа датчика.
• Поступающая смазка одновременно улучшает теплопередачу от подшипника к чувствительному элементу, повышая точность и скорость измерения.

Высокая надёжность и устойчивость

• Стандартное исполнение соответствует степени защиты IP65, что обеспечивает защиту от пыли и брызг воды.
• Устойчивая работа в условиях вибрации.
• По запросу доступно взрывозащищённое исполнение (Exi).

Документация и сервис

• Каждый датчик комплектуется паспортом и инструкцией по монтажу/эксплуатации.
• Возможна дополнительная консультационная поддержка по вопросам подбора оптимального решения для ваших условий эксплуатации.

Данный датчик оптимален для применения в промышленном оборудовании, где важно поддерживать надёжный контроль температуры подшипников и обеспечивать непрерывную подачу смазки без прерывания работы. Благодаря широким возможностям по настройке (длина погружной части, тип резьбы, класс точности, тип кабеля) вы можете получить решение, полностью соответствующее вашим техническим требованиям.

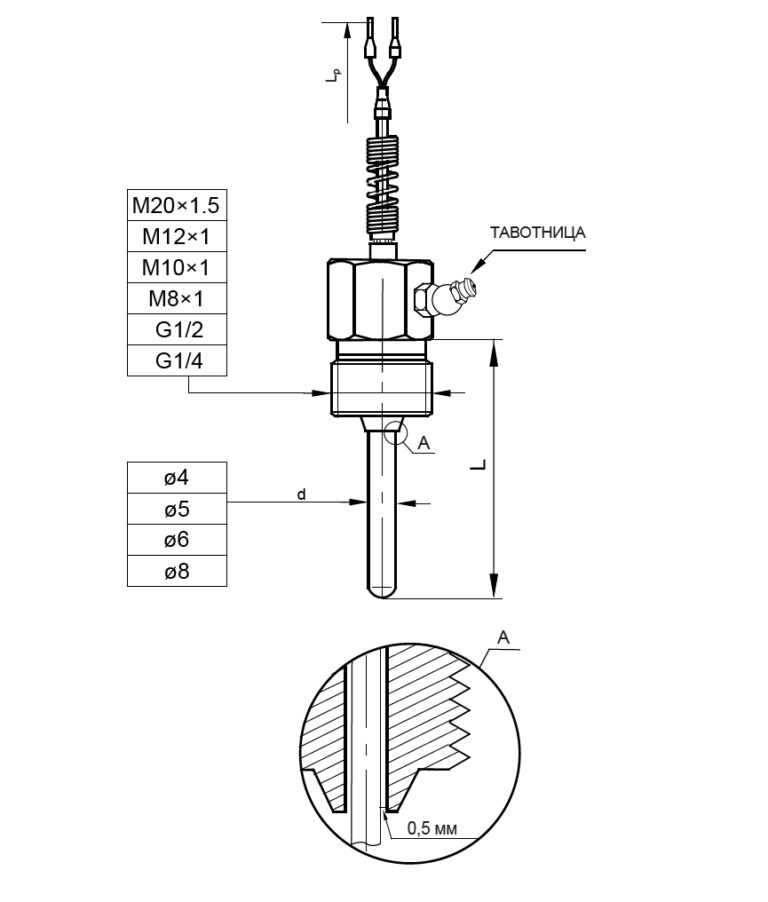

Технические характеристики TOPKB

Диапазон измерений температуры/ преобразующий элемент

• -50÷400ºC Pt100 кл. B
• -40÷400ºC K, J кл. 2

Oболочка

• материал сталь 304
• длина L [мм]: 50÷1000

Провод

• кабель Cu или термопарный кабель:
  2×7х0,02 мм (многожильный), 3×0,5 мм (моножильный) 2
• изоляция из стекловолокна в металлической оплетке
• длина Lp [м]: 1,5 (стандарт)
• активное сопротивление кабелей Cu ~0,14 Ω/м = ~0,36ºC

Oпции

• Pt500, Pt1000, Ni100, Ni1000, NTC
• другая изоляция провода по согласованию:
  силиконовая изоляция рабочая температура до 180ºC
  тефлоновая изоляция рабочая температура до 200ºC
• измерительный спай: изолированный SO, заземленный SP
• схема 2-, 3-, 4- проводная для Pt100
• Pt100: кл. A -30÷300ºC (3 провода), кл. AA 0÷150ºC (4 провода); TC: кл. 1
• другая дюймовая и метрическая резьба по согласованию

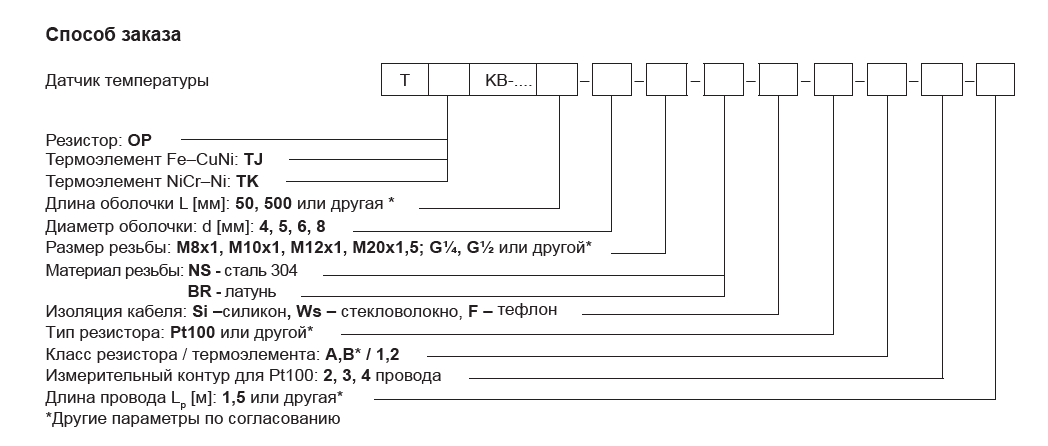

Как заказать TOPKB

Пример заказа: TOPKB–100–8–G1/2–BR–WS–Pt100–B–2–2m oбозначает датчик сопротивления Pt100
кл. B, диаметр оболочки Ø8 мм длиной L = 100 мм, с проводом и з стекловолокна
в металлической оплет ке длиной Lp = 2 м, с резьбой G1/2 из латуни

Чтобы получить данные о температуре, датчик необходимо подключить к контроллеру температуры. Всегда в наличии на складе в Москве 2 модели:

ПИД-регулятор температуры MIRKIP XMTC-608  для термопар (ТХА К, ТЖК J) и термосопротивления Pt100, с настенным монтажом и релейным выходом.
Цена от 4235 рублей.

ПИД-регулятор температуры MIRKIP REX-С100 для термопар (ТХА К, ТЖК J, ТПП S) и термосопротивления Pt100, с релейным выходом.
Цена от 3630 рублей.

Аксессуары для TOPKB

Фото	Модель	Описание
	Защитная гильза (оболочка)	Несколько вариантов исполнения. Стандартные материалы: керамика, кислотоустойчивая или жаростойкая сталь. Другие материалы по запросу
	Фланцевая защитная гильза	Размеры трубы, фланца и резьбы уточняются при заказе
	Муфта для приваривания	Сталь. Прямое или угловое исполнение. Длина от 50 до 200 мм. Размер резьбы уточняется при заказе
	PID-регулятор\контроллер	Подключение датчика температуры, вывод данных на дисплее, настенное или DIN крепление
	Удлинительный провод	Удлинительные провода используются для подключения датчика к прибору для снятия показаний
	Поверка	Поверка датчика температуры перед отгрузкой
