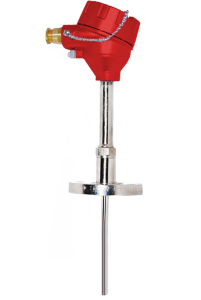

Термопреобразователь сопротивления Pt100/Pt500/Pt1000 от -50 до 200°C для теплоцентралей и теплоустановок TOP-216

Технические характеристики:

Диапазон измерений температуры датчика и преобразующий элемент:

• Датчик измеряет температуру от -50 до 200 градусов
• Тип Pt100, Pt500, Pt1000 класс B
• От 0 до 150 градусов — диапазон измерений пары датчиков
• От 3 до 150 градусов — диапазон разницы температур

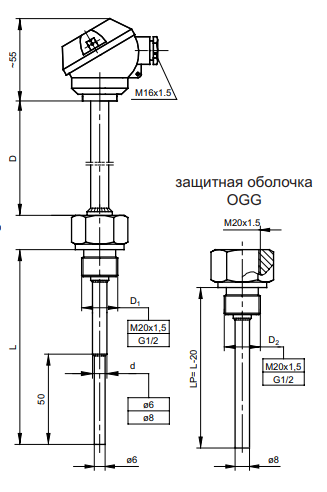

Оболочка:

• Материал: сталь 1.4541
• Диаметр: d = 6 для TOP 216A; d = 8 для TOP 216B
• Длина оболочки от 70 до 700 мм с шагом 5 мм для пар датчиков
• Длина дистанции D от 50 до 200 мм
• Минимальная глубина погружения 70 мм

Конструктивное исполнение:

• Пара датчиков Pt100, Pt500 и Pt1000 имеет знак утверждения типа RPT 0337, выданный GUM (Центральным управлением по измерениям)

Головка:

• MA, IP54, от -40 до 100 градусов

Опции:

• Ni100, Ni1000
• Два измерительных контура, 2-проводная схема
• Другая дюймовая и метрическая резьба
• Pt100: кл. A от -30 до 200ºC, кл. AA от 0 до 150ºC

Дополнительное оснащение:

• Дополнительная наружная оболочка OGG для исполнения A, материал: 1.4541 длина Lр[мм]: L – 20

Чтобы получить данные о температуре, датчик необходимо подключить к контроллеру температуры. Всегда в наличии на складе в Москве 2 модели:

ПИД-регулятор температуры MIRKIP XMTC-608  для термопар (ТХА К, ТЖК J) и термосопротивления Pt100, с настенным монтажом и релейным выходом.
Цена от 4235 рублей.

ПИД-регулятор температуры MIRKIP REX-С100 для термопар (ТХА К, ТЖК J, ТПП S) и термосопротивления Pt100, с релейным выходом.
Цена от 3630 рублей.

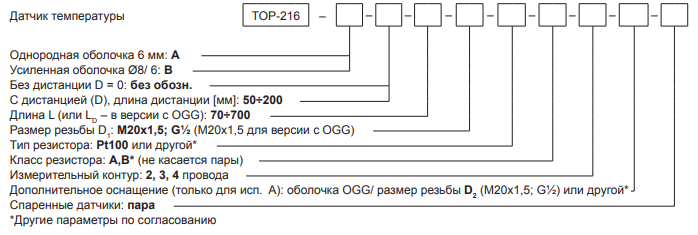

Как заказать:

Пример заказа:

• TOP-216–A–D50–400–M20x1,5–Pt100–4–OGG/M20x1,5–para обозначает пару датчиков сопротивления Pt100, 4-проводная схема, датчик с дистанцией D = 50 мм и дополнительной наружной оболочкой OGG длиной Lp = 400 мм и резьбовой муфтой M20x1,5

Аксессуары для Термопреобразователь TOP-216

Фото	Модель	Описание

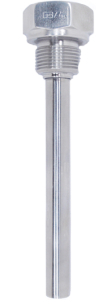

	Защитная гильза (оболочка)	Несколько вариантов исполнения. Стандартные материалы: керамика, кислотоустойчивая или жаростойкая сталь. Другие материалы по запросу
	Фланцевая защитная гильза	Размеры трубы, фланца и резьбы уточняются при заказе
	Муфта для приваривания	Сталь. Прямое или угловое исполнение. Длина от 50 до 200 мм. Размер резьбы уточняется при заказе
	PID-регулятор\контроллер	Подключение датчика температуры, вывод данных на дисплее, настенное или DIN крепление
	Преобразователь сигнала 4-20 мА	Преобразование сигнала датчика температуры в 4-20 мА, встроен в голову
	Преобразователь сигнала 4-20 мА HART	Преобразование сигнала датчика температуры в 4-20 мА с поддержкой HART, встроен в голову
	Преобразователь сигнала 0-10 В	Преобразование сигнала датчика температуры в аналоговый 0-10 В, встроен в голову
	Удлинительный провод	Удлинительные провода используются для подключения датчика к прибору для снятия показаний
	Поверка	Поверка датчика температуры перед отгрузкой
