DDTOP LGP Сбалансированный расходомер газа, жидкости, суспензии и твердых частиц

Сбалансированный расходомер DDTOP LGP представляет собой проточный элемент, разработанный на основе стандартной пластины с отверстиями. Его датчик представляет собой дросселирующий выпрямитель из пористого диска, установленный на участке трубы. Размер и распределение каждого отверстия настраиваются на основе данных испытаний и становятся функциональными отверстиями.

Точность: ±0,5; повторяемость: ±0,2; номинальный диаметр: 50mm;80mm;100mm;150mm;200mm;250mm;300mm. Рабочее давление: от 0~42МПа; температура среды: -196℃≤T≤+650℃; диапазон Рейнольдса: 500~1×107.

			int(19984)
array(38) {
  [0]=>
  int(908)
  [1]=>
  int(1006)
  [2]=>
  int(1007)
  [3]=>
  int(295)
  [4]=>
  int(873)
  [5]=>
  int(872)
  [6]=>
  int(876)
  [7]=>
  int(866)
  [8]=>
  int(1254)
  [9]=>
  int(1255)
  [10]=>
  int(1256)
  [11]=>
  int(1248)
  [12]=>
  int(1257)
  [13]=>
  int(1258)
  [14]=>
  int(1249)
  [15]=>
  int(1250)
  [16]=>
  int(1259)
  [17]=>
  int(1251)
  [18]=>
  int(1260)
  [19]=>
  int(1252)
  [20]=>
  int(1253)
  [21]=>
  int(864)
  [22]=>
  int(825)
  [23]=>
  int(877)
  [24]=>
  int(880)
  [25]=>
  int(875)
  [26]=>
  int(878)
  [27]=>
  int(870)
  [28]=>
  int(874)
  [29]=>
  int(867)
  [30]=>
  int(1280)
  [31]=>
  int(879)
  [32]=>
  int(871)
  [33]=>
  int(890)
  [34]=>
  int(909)
  [35]=>
  int(1010)
  [36]=>
  int(1011)
  [37]=>
  int(920)
}

Производитель DDTOP, модель LGP

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DDTOP LGP

Сбалансированный расходомер LGP представляет собой дроссельное устройство, исследованное
на основе стандартного отверстия. Его датчик представляет собой круглый пластинчатый дроссельный выпрямитель с множеством отверстий, установленных на поперечном сечении
трубе. Размер отверстий и их расположение производится в соответствии с данными испытаний и названы функциональными отверстиями. Датчик балансового расходомера может реализовать баланс потока измерение. Очевидно, что он может уменьшить вихревой ток, уменьшить эффект мертвой зоны, уменьшить потери кинетической энергии потока потери кинетической энергии потока, а также уменьшить непостоянство сигнала от положения отвода, которое вызванное вихревым током. Особенности: высокая точность, короткая прямая труба, небольшое падение давления, сбалансированный расходомер широко используется в газовой, химической промышленности.

Высокая точность
Низкие требования к прямому участку трубы, в большинстве случаев прямой участок трубы может быть не более 0,5 D~2 D, большое количество прямых участков трубы может быть сохранено при использовании сбалансированного расходомера LGP;
Низкая постоянная потеря давления и значение дифференциального давления не уменьшается при тех же условиях измерения, постоянная потеря давления может быть уменьшена на ½ ⅓.
Широкий диапазон соотношения
Хорошая повторяемость и долгосрочная стабильность
Широкий диапазон применения, может измерять двухфазный газ-жидкость, суспензию и даже твердые частицы. Сбалансированный расходомер измеряет полную симметрию левого и правого элемента потока, поэтому двунаправленный поток может быть измерен.

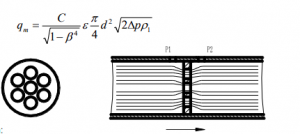

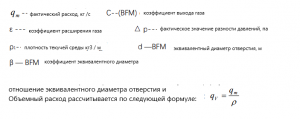

Принцип работы

Принцип работы балансового расходомера LGP такой же, как и у отверстий, и основывается на уравнении Бернулли-законе сохранения энергии, когда поток проходит через функциональное отверстие на круглом пластины, поток будет отрегулирован, вихревые токи будут сведены к минимуму, обеспечивая идеальный поток, и получаем стабильный сигнал разного давления с помощью устройства отвода.

DDTOP LGP

Область применения

Переработка: Гидрокрекинг, изомеризация, каталитический риформинг, восстановление серы

Технические характеристики DDTOP LGP

Точность: ±0,5
Повторяемость: ±0,2
Уменьшение: 10:1
Номинальный диаметр: 25mm;50mm;80mm;100mm;150mm;200mm;250mm;300mm.
Рабочее давление: 0~42МПа
Температура среды: -196℃≤T≤+650℃
Калибр: DN25~DN500
Диапазон Рейнольдса: 500~1×107

Как заказать DDTOP LGP

Таблица выбора моделей

Модель	Код					Содержание
LGP						Балансовый расходомер
	F					Основной
	G					Тип трубы (резьба на трубной насадке)
	S					Тип трубы (резьба на двойном фланце)
	H					Тип сварки
	T					Другие
		4	13			DN25 1”
		5	14			DN32 1-1/4”
		6	15			DN40 1-1/2”
		7	16			DN50 2”
		8	17			DN65 2-1/2”
		9	18			DN80 3”
		10	19			DN100 4”
		20	51			DN125 5”
		21	52			DN150 6”
		22	53			DN200 8”
		23	54			DN250 10”
		24	55			DN300 12”
		25	56			DN350 14”
		26	57			DN400 16”
		27	58			DN450 18”
		28	59			DN500 20”
				…
				3		PN16
				4		Класс150
				5		PN25
				6		PN40
				7		Класс300
				8		PN63
				9		PN100
				10		Класс600
				11		Класс900
				12		PN160
				13		PN250
				14		Класс1500
				15		PN420
				16		Класс2500
					А	Без передатчика
					B	С передатчиком, отдельно установка
					C	С передатчиком, встроенный установка
					S	С передатчиком, встроенный установка

Пример
LGPF-10-7A: балансовый расходомер, номинальный калибр DN100, базовый, класс давления 300, без преобразователя
