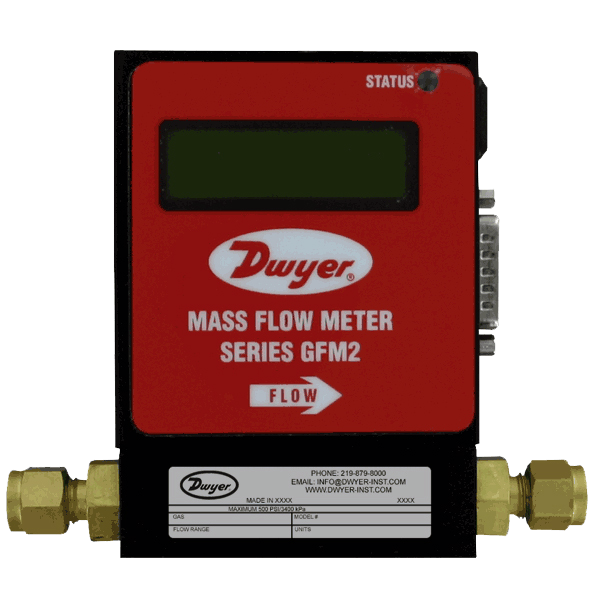

DWYER GFM2 Массовый расходомер газа

Является идеальным выбором для измерения расходов для разнообразных газов. Газовый поток может измеряться в 23 различных технических единицах на опциональном ЖК дисплее размером 2х16 знаков. Применение: чистые газы совместимые со смачиваемыми деталями.

Точность: ±1% от полной шкалы; предел давления: 34,5 бара; предел температуры: от 0 до 50°C. Выходной сигнал: линейный от 0 до 5 В пост. тока (импеданс нагрузки мин. 3000 Ом); от 4 до 20 мА (сопротивление измерительного контура макс. 500 Ом).

Подключение для эксплуатации: компрессионный фитинг 1/8” для расходов менее 10 л/мин. 1/4″ для менее 50 л/мин. 3/8” для менее 100 л/мин.

			int(10430)
array(15) {
  [0]=>
  int(1278)
  [1]=>
  int(295)
  [2]=>
  int(553)
  [3]=>
  int(885)
  [4]=>
  int(872)
  [5]=>
  int(876)
  [6]=>
  int(866)
  [7]=>
  int(889)
  [8]=>
  int(877)
  [9]=>
  int(870)
  [10]=>
  int(882)
  [11]=>
  int(871)
  [12]=>
  int(1011)
  [13]=>
  int(920)
  [14]=>
  int(912)
}

Сделано в США. Производитель DWYER, модель GFM2

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DWYER GFM2

Массовый расходомер для газа серии GFM2 использует прямотрубный сенсор с ограничительным элементом для потока для обеспечения высокой точности ±1% от полной шкалы и повторяемость ±0,25% от полной шкалы. Цифровые интерфейсы RS-232 или RS-485 позволяют легко настроить и подключать до 256 устройств (только RS-485). Кроме того, удобный интерфейс позволяет выполнить программирование аварийного сигнала для высокого и низкого газового потока параллельно с двумя электромеханическими реле SPDT (однополюсный на два направления) с опцией запирания. Сохраняется информация о калибровке для 10 различных газов, внутреннем или указанном пользователем коэффициенте К. Стандартно устройство поступает с поддерживаемым программным обеспечением для программирования различных параметров серии GFM2. С самодиагностикой при запуске и пределом по давлению до 34,5 бар серия GFM2 является оптимальным выбором для многих измерений потока. Серия GFM2 включает сводный сертификат NIST (Национальный институт стандартов и технологий США).

Особенности:

Программируемый суммарный сигнал показывает полное количество газа.
Аварийный сигнал высокого и низкого потока газа ограничен предустановленным интервалом задержки.
Две настройки программируемого пользователем электромеханического реле SPDT (однополюсный на два направления) с опцией запирания.
Выбираемые пользователем аналоговые выходные сигналы от 0 до 5 В пост. тока или от 4 до 20 мА.
Внутренние коэффициенты преобразования для 32 газов.
Цифровой интерфейс (RS-232 / RS-485, доступен Profibus DP).
Автоматическая настройка смещения нуля сенсора (через цифровой интерфейс или местную кнопку).
Тест самодиагностики.

Технические характеристики DWYER GFM2

Применение:	Чистые газы совместимые со смачиваемыми деталями
Материал смазки:	GFM2-X-X-A: анодированный алюминий, латунь, нержавеющая сталь 316 SS, кольца круглого сечения из фтороэластомера. GFM2-X-X-S: нержавеющая сталь 316 SS и кольца круглого сечения из фтороэластомера. Опциональные кольца круглого сечения из Buna-N, EPR и ПТФЭ.
Точность:	±1% от полной шкалы
Предел давления:	34,5 бара
Предел температуры:	от 0 до 50°C
Повторяемость:	±0,25% от полной шкалы
Требование к питанию:	от 11 до 26 В пост. тока
Выходной сигнал:	Линейный от 0 до 5 В пост. тока (импеданс нагрузки мин. 3000 Ом); от 4 до 20 мА (сопротивление измерительного контура макс. 500 Ом)
Потребляемый ток:	1 А при 24 В пост. тока
Дисплей:	ЖК дисплей размером 2 х 16 знаков (опция)
Время отклика/реакции:	2 секунды в пределах ±2% от действующего потока
Подключение для эксплуатации:	Компрессионный фитинг 1/8” для расходов менее 10 л/мин. 1/4″ для менее 50 л/мин. 3/8” для менее 100 л/мин
Вес:	0,48 кг

Модельный ряд DWYER GFM2

Пример: GFM2-AIR-010-A-V-A-N-A-2

1-й символ — Серия

GFM3 — Массовый расходомер для газа

2-й символ — Тип газа и коэффициент К

AIR — Воздух 1,0000
AR — Аргон 1,4573
C2H2 — Ацетилен 0,5829
C3H8 — Пропан 0,3500
C4H10 — Бутан 0,2631
CH4 — Метан 0,7175
CO — Угарный газ 1,0000
CO2 — Углекислый газ 0,7382
HF — Фтористый водород 0,9998
HE — Гелий 1,4540
H2 — Водород 1,0106
N2 — Азот 1,0000
NH3 — Аммиак 0,7310
O2 — Кислород 0,9926
SO2 — Двуокись серы 0,6900

3-й символ — Макс. поток (л/мин N2)

010 — 10 л/мин
050 — 50 л/мин
100 — 100 л/мин

4-й символ — Материал корпуса

A — Алюминий
S — Нержавеющая сталь

5-й символ — Материал уплотнений

V — Фтороэластомер
B — Buna-N
E — EPR
T — ПТФЭ

6-й символ — Фитинги

A — Компрессионный 1/8” (10 л/мин)
B — Компрессионный 1/4” (50 л/мин)
D — Компрессионный 3/8” (100 л/мин)

7-й символ — Дисплей

N — Нет дисплея
L — СИД дисплей

8-й символ — Выходной сигнал для потока

А — От 0 до 5 В пост. тока
В — От 4 до 20 мА
G — От 0 до 10 В пост. тока

9-й символ — Выходной сигнал для температуры и давления

А — От 0 до 5 В пост. тока
В — От 4 до 20 мА

10-й символ — Цифровой интерфейс

2 — RS232
5 — RS485
9 — PROFIBUS

Аксессуары для

Фото	Модель	Описание
	A-110N12	Источник питания 110 В переменного тока, 12 В пост. тока со стандартным интерфейсом.
