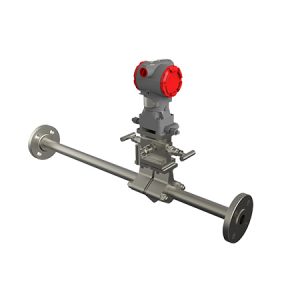

DDTOP LGXS Клиновой расходомер вязкой жидкости

Описание DDTOP LGXS

Клиновой расходомер LGXS широко используется в последние годы. Он широко используется в зарубежных нефтяной, химической и других отраслях промышленности. Расход и дифференциальное давление сохраняют корневую зависимость в очень широком диапазоне чисел Рейнольдса диапазоне. Клиновой расходомер очень хорошо подходит для измерения расхода жидкости с низким числом Рейнольдса измерения расхода жидкости с низким числом Рейнольдса, особенно при измерении жидкости высокой вязкости, содержащей твердые частицы, суспензионной жидкости, имеет больше преимуществ чем другие дросселирующие устройства.

• Широкий диапазон вязкости, расход и дифференциальное давление могут поддерживать корневую зависимость в диапазоне чисел Рейнольдса от 500 до миллионов.
• Высокая точность, основная погрешность калиброванного клинового расходомера находится в пределах ±0,5%.
• Способность к самоочищению, отсутствие застойной зоны.
• Хорошая износостойкость.
• Постоянная потеря давления меньше, чем у пластин с отверстиями.
• Хорошая повторяемость и высокая надежность.
• Долгий срок службы, низкая стоимость, простота установки и обслуживания.
• Двунаправленное измерение расхода. Минимальные требования к прямому участку трубы: вверх по течению в 5 раз больше диаметра трубы, вниз по течению в 2 раза больше диаметра трубы.
• Повторяемость: ±0,2%.

Принцип работы

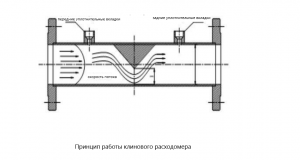

Основной принцип работы клинового расходомера LGXS также исходит из принципа сохранения энергии и непрерывного уравнения, помещая клин, продольное сечение которого составляет треугольник, в технологическую трубу, когда жидкость когда жидкость проходит через клиновой расходомер, из-за дросселирующего эффекта клина, создается разность давления на верхней и нижней сторонах клина, который возводится в квадрат с объемным расходом, датчик дифференциального давления может выдавать стандартный сигнал, который находится в квадратичном отношении с измеренным значением расхода жидкости, и тогда может быть получено значение расхода.

Качественный поток:

C- Коэффициент расхода, ε- Расширяемый коэффициент, m- Площадь перекрытия потока
отношение, D- внутренний диаметр трубы, ΔP- перепад давления Па, ρ- плотность исследуемой среды кг/м3

Область применения

• Переработка нефти: Дистилляционная башня

Технические характеристики DDTOP LGXS

• Номинальный диаметр：DN25~DN600
• Коэффициент клина: 0.2, 0.3, 0.4 и 0.5
• Номинальное давление：0~26.0 мПa
• Температура среды：-196℃≤T≤500℃
• Соотношение диапазона：10:1
• Точность： ±1% ±0,5% (фактическая калибровка потока)
• Диапазон чисел Рейнольдса：300~1×107
• Вязкость среды：500мПа.с

Как заказать DDTOP LGXS

Таблица выбора моделей

Пример
LGXSB-1005HA, клиновой расходомер LGXS, врезка на фланец, номинальный диаметр DN100, номинальное давление класса 300, материал — нержавеющая сталь 304, датчик перепада давления в комплект не входит.
