DDTOP UFM Ультразвуковой расходомер жидкости

Датчик расходомера делится на тип внешнего зажима, тип вставки и тип участка трубы, в котором тип внешнего зажима и тип вставки может быть установлен непрерывно и бесперебойно. Главный двигатель может быть установлен в крытом приборном шкафу, датчик установлен на трубе, главный двигатель и датчик соединены пользовательским кабелем, расход может быть измерен, а датчик температуры рациона может реализовать измерение тепла.

Измерительная среда: типы — вода, морская вода, промышленные стоки, кислотно-основная жидкость, спирт, различные масла и другие однородные жидкости, способные проводить ультразвуковые волны; температура: от -30~160°C; скорость потока: от 0~±10м/с.

Рабочая среда: температура — хозяин от -40~70°C, датчик потока от -30~160°C; влажность — хозяин 85% RH, датчик потока — он может работать в воде, глубина воды ≤2 м.

			int(19810)
array(34) {
  [0]=>
  int(477)
  [1]=>
  int(908)
  [2]=>
  int(1007)
  [3]=>
  int(295)
  [4]=>
  int(885)
  [5]=>
  int(873)
  [6]=>
  int(915)
  [7]=>
  int(889)
  [8]=>
  int(1254)
  [9]=>
  int(1255)
  [10]=>
  int(1256)
  [11]=>
  int(1257)
  [12]=>
  int(1258)
  [13]=>
  int(1259)
  [14]=>
  int(1251)
  [15]=>
  int(1260)
  [16]=>
  int(1261)
  [17]=>
  int(1252)
  [18]=>
  int(1262)
  [19]=>
  int(1253)
  [20]=>
  int(1263)
  [21]=>
  int(864)
  [22]=>
  int(825)
  [23]=>
  int(880)
  [24]=>
  int(881)
  [25]=>
  int(882)
  [26]=>
  int(874)
  [27]=>
  int(865)
  [28]=>
  int(879)
  [29]=>
  int(890)
  [30]=>
  int(909)
  [31]=>
  int(1010)
  [32]=>
  int(920)
  [33]=>
  int(989)
}

Производитель DDTOP, модель UFM

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DDTOP UFM

Уникальный интерфейс отображения формы волны, удобный для быстрой установки и определения местоположения датчика;
Визуальный рукописный интерфейс, простой в эксплуатации;
Наземный металлический датчик имеет более сильную защиту от помех;
На основе цифровой обработки сигнала платформы, высокая точность, сильная способность защиты от помех, он может хорошо работать в суровых условиях работы;
Корпус водонепроницаемый, пылезащитный, против загрязнения нефтью и различными жидкостями и грязью, он прочный и водонепроницаемый класс IP67.

Распространение ультразвукового сигнала в жидкости, скорость распространения будет зависеть от среды, скорости потока, в результате чего время распространения вниз по течению и против течения отличается, в то же время скорость распространения будет зависеть от скорости потока.
расстояние распространения, будет отличаться от времени распространения, после ввода других параметров и дальнейших расчетов можно получить поток. Ультразвуковой расходомер обеспечивает 4 ~ 20 мА тока на выходе.

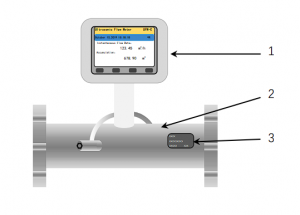

Основная структура продукта

DDTOP UFM

Цифровой экран
Прямая труба
Название участка прямой трубы

Область применения

Обработка сырой нефти: Сточные воды нефтяных месторождений
Химическая: Химическая очистка, бак для пресной воды

Технические характеристики DDTOP UFM

Главный дисплей

Точность: Скорость потока: Лучше, чем ±1%
Дисплей: Используется 4,3-дюймовый ЖК-дисплей и поддерживает переключение между английским и китайским языками
Сигнальный выход: 1 канал 4-20 мА токовый выход, импеданс 0~1 K, точность 0.1%
Вход сигнала: Он может подключить три провода PT100 платиновое сопротивление для достижения измерения тепла.

Трубопровод

Материал трубы: Сталь, нержавеющая сталь, чугун, цементная труба, медь, ПВХ, алюминий, FRP и все другие плотные качественные трубопроводы. Допускается футеровка.
Внутренний диаметр трубы: 50~3000 мм
Прямое сечение трубы: Точка установки датчика лучше соответствовать: вверх по течению 10 D, вниз по течению 5 D, от выхода насоса 30 D (D — диаметр трубы).

Измерительная среда

Типы: Вода, морская вода, промышленные стоки, кислотно-основная жидкость, спирт, различные масла и другие однородные жидкости, способные проводить ультразвуковые волны.
Температура: -30~160°C
Мутность: 10000ppm и содержание пузырьков небольшое
Скорость потока: 0~±10м/с

Рабочая среда

Температура: хозяин :-40~70°C; датчик потока :-30~160°C
Влажность: хозяин :85% RH; датчик потока: он может работать в воде, глубина воды ≤2 м
Источник питания: DC24V или AC85~264V

Категория		Производительность, параметры
Главный мотор	Принцип	Принцип корреляции разницы во времени, алгоритм корреляции
	Точность	Скорость потока: лучше, чем ±1%
	Дисплей	Используется 4,3-дюймовый ЖК-дисплей, поддерживающий китайский и английский языки.
	Вывод сигнала	1 токовый выход 4-20 мА, сопротивление 0~1K, точность 0,1%
	Ввод сигнала	Подключение к 3-проводным платиновым резисторам PT100 для измерения тепла измерения
	Интерфейс передачи данных	Изолированный последовательный интерфейс RS485 для модернизации расходомера через ПК
Специализированный кабели	Индивидуальные силовые кабели и разветвители для эффективного экранирования помех
Трубопровод условия	Труба	Сталь, нержавеющая сталь, чугун, цементные трубы, медь, ПВХ, алюминий, армированный стекловолокном пластик и прочие плотные трубы, футеровка допускается
	Внутренний диаметр трубки	50~3000 мм
	Прямая труба	Наилучшая точка установки датчика: вверх по течению 10D, вниз по течению 5D, 30D от выхода насоса (D — диаметр труба)
Измерение среды	Категории	Однородная жидкость, проводящая ультразвуковые волны, такая как вода, морская вода, промышленные стоки, растворы кислот и щелочей, спирт, различные масла и т.д.
	Температура	-30~160°C
	Определение содержания примесей	10000ppm и небольшое содержание частиц
	Скорость потока	0~±10м/с
Работа среды	Температура	Основной блок: -40~70°C; Датчик потока: -30~160°C
	Влажность	Хост: 85% RH; датчик потока: может быть погружен в воду, глубина воды ≤ 2 м (Примечание: после того, как датчик проходит орошение)
Источник питания	DC24V или AC85~264V
Мощность потребления	≤3W

Как заказать DDTOP UFM

Таблица выбора моделей

Модель	Код								Содержание
UFM									Ультразвуковой расходомер
	A								Внешний тип крепления
	B								Тип подключения
	C								Тип трубы
		3							PN16 (1,6 МПа)
		4							PN20(CLASS150)
		5							PN25(2.5MПa)
		6							PN40(4.0MПa)
		Примечание: Выше указано рабочее давление подключаемого типа / типа трубной секции, нет ограничений по рабочему давлению внешнего зажима.
			7	16					DN50	2”
			9	18					DN80	3”
			10	19					DN100	4”
			21	52					DN150	6”
			22	53					DN200	8”
			23	54					DN250	10”
			24	55					DN300	12”
			25	56					DN350	14”
			26	57					DN400	16”
			27	58					DN450	18”
			28	59					DN500	20”
			Примечание: Выше указан диаметр установленного типа/типа секции трубы, и максимальный диаметр внешнего зажима DN3000
				1					Материал трубы: 20
				H					Материал трубы: нержавеющая сталь
				Z					Материал трубы: чугун
				B					Материал трубы: стеклопластик
				P					Материал трубы: ПВХ
				Q					Другие материалы: прочее
					/
						d			Изоляция от взрыва
						W			Отсутствие требований по взрывозащите
							D		Температура среды: -30≤T≤90℃
							G		Температура среды: 90＜T≤160℃
								L	Жидкость
								G	Газ
UFM — □ □ □ / □ □ □ □

Пример заказа

UFM-A322T/WDLY

Описание: Ультразвуковой расходомер для жидкости, внешний зажимной тип, номинальное давление 1,6МПа, диаметр трубы DN200, материал трубы — углеродистая сталь, без взрывозащищенных требований, температура среды: -30℃≤T≤90℃.
