TEMPSENS P-401 Удлинительный и компенсационный кабель для термопар с изоляцией из PVC экранированный алюминий-майларовой лентой до 90 °C

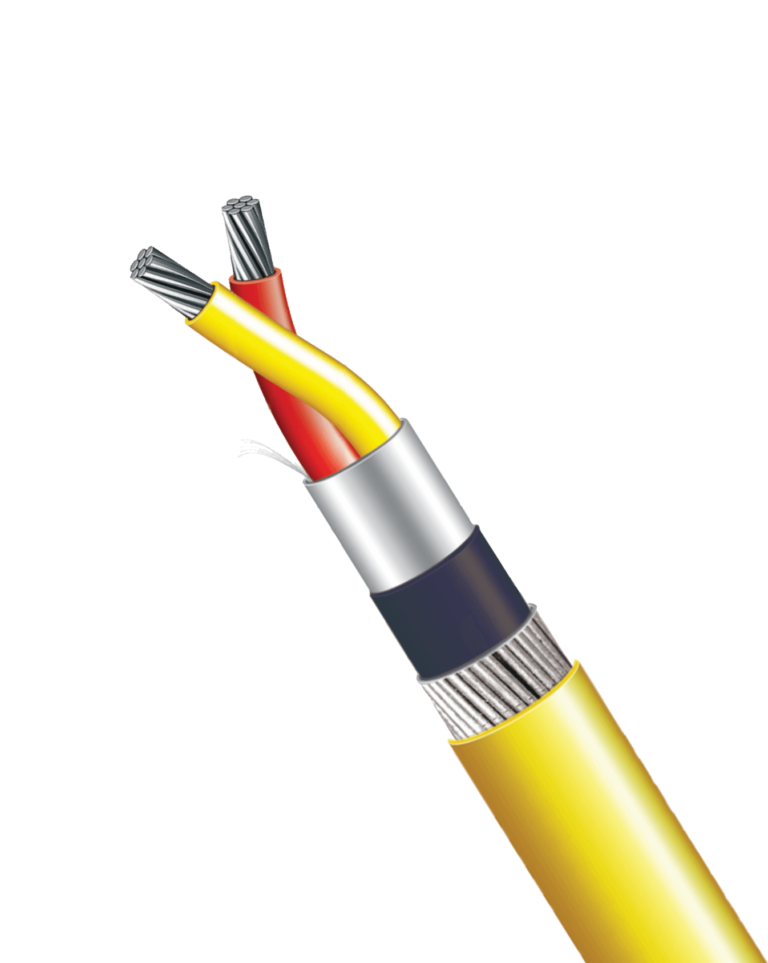

Кабель с изоляцией из PVC (поливинилхлорид) рассчитан на температуру до 90°C и имеет экранирование алюминий-майларовой лентой (Almylar) с дренажным проводом из лужёной меди (ATC). Доступен в исполнении с дополнительным защитным слоем из оцинкованной стальной проволоки или ленты.

			int(44659)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель P-401

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS P-401

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 90 °C
Отличные физические свойства
Высокий диэлектрический коэффициент
Отличные огнестойкие свойства
Хорошая теплостойкость
Высокая термическая стойкость
Устойчивость к влаге, химическому воздействию и истиранию

Доступные опции:

Металлические покрытия
Исполнение с нулевым содержанием галогенов
Исполнение с огнестойкими свойствами
Точность выше специальных пределов допуска
Специальная цветовая маркировка
Протокол калибровочных испытаний

Технические характеристики TEMPSENS P-401

Проводник	Моножильный, многожильный, материалы термопарного класса (по ASTM E230 и ANSI MC 96.1)
Изоляция	PVC (поливинилхлорид)/FR PVC (огнестойкий PVC)/FRLS PVC (огнестойкий с низким дымо- и газовыделением)/HR PVC (теплостойкий PVC), LSZH (безгалогенная с низким дымовыделением)
Конструкция	Скрученные жилы
Экранирование	Экранирующая лента Almylar с дренажным проводом ATC (лужёная медь)
Внутренняя оболочка	PVC (поливинилхлорид)/FR PVC (огнестойкий PVC)/FRLS PVC (огнестойкий с низким дымо- и газовыделением)/HR PVC (теплостойкий PVC), LSZH (безгалогенная с низким дымовыделением) оболочка
Дополнительный защитный слой	Оцинкованная стальная проволока или плоская лента (G.I.)
Наружная оболочка	PVC (поливинилхлорид)/FR PVC (огнестойкий PVC)/FRLS PVC (огнестойкий с низким дымо- и газовыделением)/HR PVC (теплостойкий PVC), LSZH (безгалогенная с низким дымовыделением) оболочка
Макс. температура эксплуатации	90 °C
Предел отклонений	Согласно ASTM E230 / 77 / IEC 584
Цветовая маркировка	По ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, скрученный)	Масса кабеля (кг/км)
P401	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный	10.80	208.0
P402	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный	11.00	208.0
P403	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный	11.00	208.0
P404	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный	11.10	215.0
P405	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный	11.40	230.0
P406	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный	11.40	230.0
P407	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный	11.10	236.0
P408	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный	11.50	236.0
P409	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный	11.40	250.0
P410	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный	11.80	250.0
P411	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный	11.80	250.0
P412	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный	11.80	250.0
P413	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный	12.20	255.0
P414	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный	12.00	260.0
P415	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный	11.80	270.0
P416	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный	12.20	270.0
P417	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный	12.30	280.0
P418	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный	12.20	280.0
P419	Многожильный	21X29 AWG	7	0.53	1.50	1.55	Скрученный	12.20	280.0
P420	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный	12.20	280.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS P-401

Модель (PXXX)	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
401-420	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
