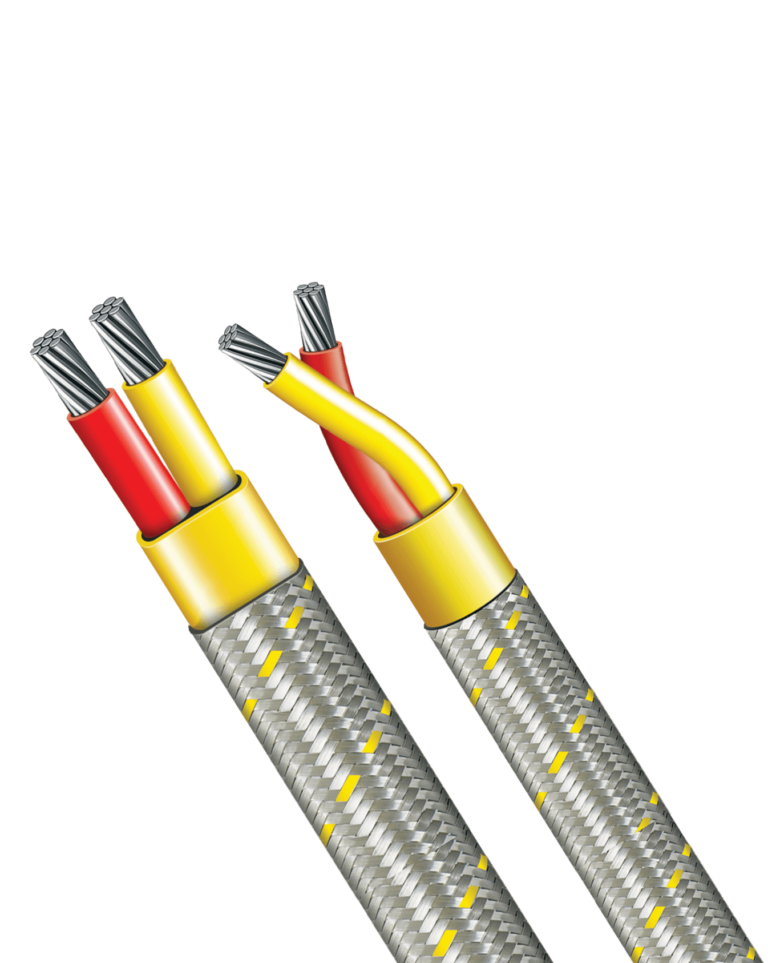

TEMPSENS FP-201 Удлинительный и компенсационный кабель для термопар с изоляцией из FEP с оплеткой из нержавеющей стали

Максимальная температура эксплуатации до 200°C. Конструкция кабеля предусматривает два слоя из FEP: изоляцию жил и внешнюю оболочку. Отличается стойкостью к влаге, химическому воздействию и истиранию. Производится в двух конструктивных исполнениях: скрученном (витая пара) или плоском (ленточном).

			int(44772)
array(2) {
  [0]=>
  int(1444)
  [1]=>
  int(1449)
}

Сделано в Индии. Производитель TEMPSENS, модель FP-201

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание TEMPSENS FP-201

Термопарные кабели применяются для непосредственного измерения температуры. Удлинительные и компенсационные провода используются для передачи сигнала термопары от датчика к прибору для считывания показаний.

Особенности:

Максимальная температура эксплуатации до 200 °C
Подходит для работы при высоких напряжениях
Низкий диэлектрический коэффициент
Отличные огнестойкие свойства
Меньший внешний диаметр
Повышенная механическая прочность
Высокая гибкость
Стойкость к влаге, химическому воздействию и истиранию

Доступные опции:

Металлический экран и ленточное экранирование
Общая оплётка из асбеста
Погрешность строже специального предела допуска
Специальная цветовая кодировка
Протокол калибровочных испытаний
Доступно для напряжений до 1,1 кВ

Технические характеристики TEMPSENS FP-201

Проводник	Моножильный или многожильный, материал термопары (в соответствии с ASTM E230 и ANSI MC 96.1)
Изоляция	Экструдированная изоляция из FEP (фторэтиленпропилен)
Конструкция	Скрученная / плоская
Внешняя оболочка	Экструдированная оболочка из FEP (фторэтиленпропилен)
Наружная оплётка	Проволока из нержавеющей стали (AISI 304 или аналог)
Температура эксплуатации	До 200 °C
Предел погрешности	В соответствии с ASTM E230 / 77 / IEC 584
Цветовая кодировка	В соответствии с ANSI MC 96.1

Конструктивные особенности и размеры

Код кабеля	Тип провода	Стандарт AWG/SWG	Количество проволок	Диаметр проволоки (мм)	Площадь сечения (мм²)	Номинальный диаметр многопроволочной жилы (мм)	Конструкция кабеля	Номинальный диаметр кабеля (мм, плоский )	Номинальный диаметр кабеля (мм,скрученный)	Масса кабеля (кг/км)
FP201	Моножильный	24 AWG	1	0.51	0.20	0.51	Скрученный/плоский	3.0 x 2.0	3	18.0
FP202	Многожильный	7X32 AWG	7	0.20	0.22	0.56	Скрученный/плоский	3.2 x 2.2	3.2	19.0
FP203	Многожильный	7X30 AWG	7	0.25	0.35	0.75	Скрученный/плоский	3.6 x 2.5	3.6	22.5
FP204	Моножильный	22 SWG	1	0.71	0.40	0.71	Скрученный/плоский	3.7 x 2.4	3.7	23.0
FP205	Многожильный	7X32 SWG	7	0.27	0.42	0.82	Скрученный/плоский	3.7 x 2.5	3.7	24.0
FP206	Моножильный	20 AWG	1	0.81	0.50	0.81	Скрученный/плоский	3.7 x 2.5	3.7	25.0
FP207	Многожильный	7X29 AWG	7	0.30	0.50	0.90	Скрученный/плоский	3.8 x 2.7	3.8	25.0
FP208	Многожильный	16X32 AWG	16	0.20	0.50	0.90	Скрученный/плоский	4.2 x 2.8	4.2	25.0
FP209	Многожильный	7X28 AWG	7	0.32	0.56	0.96	Скрученный/плоский	4.2 x 2.8	4.2	27.0
FP210	Многожильный	7X27 AWG	7	0.37	0.75	1.11	Скрученный/плоский	4.6 x 2.9	4.6	32.0
FP211	Многожильный	24X32 AWG	24	0.20	0.75	1.11	Скрученный/плоский	4.6 x 2.9	4.6	32.0
FP212	Моножильный	18 AWG	1	1.02	0.81	1.02	Скрученный/плоский	4.5 x 2.8	4.5	38.0
FP213	Многожильный	7X26 AWG	7	0.40	0.88	1.20	Скрученный/плоский	4.7 x 2.9	4.7	40.0
FP214	Моножильный	17 AWG	1	1.13	1.00	1.13	Скрученный/плоский	4.6 x 2.9	4.6	42.0
FP215	Многожильный	14X29 AWG	14	0.30	1.00	1.30	Скрученный/плоский	5.1 x 3.1	5.1	42.0
FP216	Многожильный	32X32 AWG	32	0.20	1.00	1.30	Скрученный/плоский	5.1 x 3.1	5.1	42.0
FP217	Многожильный	7 X 27 SWG	7	0.43	1.00	1.30	Скрученный/плоский	5.1 x 3.1	5.1	42.0
FP218	Многожильный	3X22 SWG	3	0.71	1.20	1.55	Скрученный/плоский	5.7 x 3.5	5.7	46.0
FP219	Многожильный	40X36 SWG	40	0.19	1.25	1.40	Скрученный/плоский	5.1 x 3.2	5.1	46.0
FP220	Моножильный	16 AWG	1	1.29	1.30	1.29	Скрученный/плоский	5.1 x 3.1	5.1	48.0
FP221	Многожильный	19X29 AWG	19	0.30	1.30	1.50	Скрученный/плоский	5.7 x 3.5	5.7	48.0
FP222	Многожильный	19 X 28 AWG	19	0.32	1.50	1.60	Скрученный/плоский	5.7 x 3.5	5.7	56.0
FP223	Многожильный	21X29 AWG	21	0.30	1.50	1.55	Скрученный/плоский	5.7 x 3.5	5.7	56.0
FP224	Многожильный	7X24 AWG	7	0.53	1.50	1.55	Скрученный/плоский	5.7 x 3.5	5.7	56.0
FP225	Многожильный	48X36 SWG	48	0.19	1.50	1.55	Скрученный/плоский	5.7 x 3.5	5.7	56.0

Примечание: Приведённые параметры указаны для однопарного кабеля

Модельный ряд TEMPSENS FP-201

Модель (FPXXX))	Тип термопары (T/C) (X)	Класс проводника (X)	Количество пар (XX)	Цветовая маркировка (X)	Конструкция (X)
201-225	K (Хромель-Алюмель)	T (Термопарный проводник) X (Удлинительный проводник) C (Компенсационный проводник)	01 02 — — — — — 24	A-(ANSI) I-(IEC) J-(JIS)	T-(скрученная) F-(плоская)
	T (Медь-Константан)
	J (Железо-Константан)
	E (Хромель-Константан)
	N (Никросил-Нисил)
	R (Платина-Родий 13%)
	S (Платина-Родий 10%)
	B (Платина-Родий 30%-Платина-Родий 6%)
	C (вольфрам и рений)
