DDTOP LGV Дифференциальный расходомер газа и жидкости с V-образным конусом

Описание DDTOP LGV

Расходомер LGV с V-образным конусом является вторым поколением расходомеров с внутренним конусом, который представляет собой высокопроизводительный прибор для измерения расхода по перепаду давления разработанный компанией Dandong Top Electronics Instrument (Group) Co., Ltd и Тяньцзиньским университетом. Уникальный опорный корпус и конструкция с переменным углом конуса позволяют он может работать с различными газами, жидкостями и парами в металлургии, химической промышленности, производстве удобрений, химического волокна, нефти, природного газа, электроэнергии, гидравлики и других промышленных предприятий в короткой прямой трубе секция. Он обладает такими характеристиками, как прочный конус, короткий прямой участок трубы, высокая точность измерения, широкий диапазон соотношения, малые потери давления и низкая стоимость установки. Это серьезный прорыв в области технологии датчиков расхода в последние годы. Он компенсирует свои собственные структурные недостатки, такие как стандартные элементы потока такие как пластины с отверстиями, сопла и трубки Вентури, и имеет широкие рыночные перспективы.

• LGV V-конусный расходомер проводит много экспериментальных исследований в соответствии с различным эквивалентным соотношением диаметров и различными углами переднего и заднего конуса, и, наконец, определяет оптимальное сочетание углов переднего и заднего конуса при различном соотношении диаметров, что делает диапазон соотношения шире и точность измерения выше.2.Применяется метод фиксации конуса с опорой, что делает фиксацию конуса очень прочной и надежной, и уменьшает влияние вибрации конуса на измерение. В то же время, влияние передней и задней опор на поле потока также полностью учитывается. Обеспечивается точность измерений.
• Влияние коэффициента расширяемости ε на измерение расхода газа полностью учтено в конструкции V-конусного расходомера LGV. Эксперимент реального потока коэффициента расширяемости проводится с помощью стандартного прибора расхода газа звукового сопла методом положительного давления.
• С широким диапазоном, LGV V-конусный расходомер дросселируется на основе режима постепенного сужения боковой стенки, что делает вихревые помехи во всей области отрицательного давления хорошо подавленными, и эффект измерения на статическое давление становится очень маленьким, даже в состоянии очень маленького потока, может быть получено очень высокое отношение сигнал/шум, так что измерение может быть выполнено нормально.
• LGV V-конусный расходомер имеет специальную структуру дросселирования боковой стенки, которая имеет функцию выпрямления состояния потока жидкости, поэтому ему требуется только очень короткий прямой участок трубы, первый 3 D и второй 2 D.6.Малая потеря давления, что благоприятно для экономии энергии. Структурной характеристикой расходомера LGV V-cone является обтекаемый дроссель, поэтому его потеря давления мала (около 1/3 пластины отверстия), поэтому он имеет большое преимущество для измерения расхода жидкостей с низким давлением и большим расходом.
• LGV V-cone расходомер имеет эффект пограничного слоя, образованного специальной структурой, так что ключевые части дросселя не будут изнашиваться, поэтому он может сохранять постоянную геометрию в течение длительного времени и может стабильно работать в течение длительного времени без калибровки. Между тем, расходомер не имеет подвижных частей (без каких-либо электронных устройств), это чисто механический корпус, поэтому он устойчив к высокой температуре, высокому давлению, коррозии и вибрации.

Принцип работы

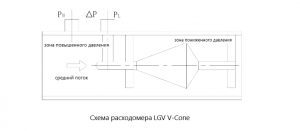

Расходомер LGV V-cone заключается в установке внутреннего конуса, концентричного с трубой, в измерительной трубе. Внутренний конус специально разработан и точно обработан. Когда жидкость проходит через внутренний конус, поток состояние локально сжимается и расход увеличивается, статическое давление падает, а дифференциальное давление △P создается до и после внутреннего конуса. Как и другие расходомеры дифференциального давления, они основаны на законе сохранения массы жидкости (уравнение неразрывности) и сохранения энергии (уравнение Бернулли), и основное уравнение потока выглядит следующим образом:

qm：Массовый расход ；qv：Объемный расход ;C: Коэффициент оттока；βV：Отношение эквивалентного диаметра; ρ：Рабочая плотность жидкости；△P：Разница давлений； D：Внутренний диаметр трубы; dV ：Максимальный диаметр поперечного сечения конуса; ε：Коэффициент расширения газа (жидкость равна 1)

Область применения

• Нефтепереработка: Получение серы

Как заказать DDTOP LGV V-Cone

Таблица выбора моделей

Пример
LGV-10-7AA, V-конусный расходомер LGV, номинальный диаметр DN100, номинальное давление 5МПа, фланцевое соединение, без преобразователя перепада давления
