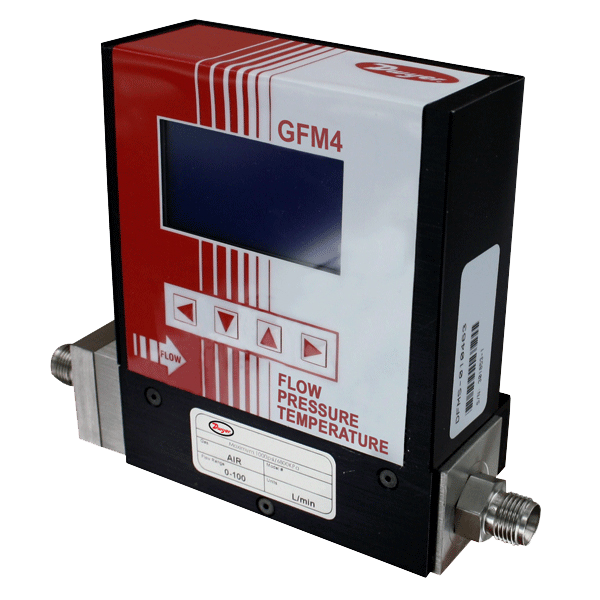

DWYER GFM4 Массовый расходомер газа

Является идеальным выбором для измерения расходов для разнообразных газов. Этот мультипараметровый расходомер поддерживает различные функции, такие как суммирование потока, аварийные сигналы по потоку, температуре и давлению.Стандартный ЖК-дисплей и клавиатура из четырех кнопок позволяет легко иметь доступ к многим особенностям.

Применение: чистые газы совместимые со смачиваемыми деталями. Точность:±1% от полной шкалы; предел давления: 13,79 бар; предел температуры: окружающая среда от 0 до 50°С, сухой газ от -10 до 50°С.

Выходной сигнал: линейный от 0 до 5 В пост. тока; от 0 до 10 В пост. тока; от 4 до 20 мА. Подключение для эксплуатации: компрессионный фитинг 1/8” для расходов менее 10 л/мин; 1/4″ для менее 50 л/мин; 3/8” для менее 100 л/мин.

			int(10441)
array(17) {
  [0]=>
  int(1278)
  [1]=>
  int(908)
  [2]=>
  int(1006)
  [3]=>
  int(295)
  [4]=>
  int(553)
  [5]=>
  int(885)
  [6]=>
  int(872)
  [7]=>
  int(876)
  [8]=>
  int(866)
  [9]=>
  int(889)
  [10]=>
  int(877)
  [11]=>
  int(870)
  [12]=>
  int(882)
  [13]=>
  int(871)
  [14]=>
  int(1011)
  [15]=>
  int(920)
  [16]=>
  int(912)
}

Сделано в США. Производитель DWYER, модель GFM4

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание расходомера DWYER GFM4

Цифровой интерфейс массового расходомера для газа серии GFM4 работает через доступные RS-485 или RS-232, обеспечивая доступ к внутренним параметрам данных и к многоабонентским возможностям до 255 устройств (только RS-485). Дистанционно настройка аварийных сигналов идет через цифровой интерфейс для потока, давления, чтобы предупредить о превышении верхнего или нижнего порогов. С высокой точностью ±1% от полной шкалы и с повторяемостью ±0,25% от полной шкалы серия GFM4 является оптимальным выбором при измерении и мониторинге газового потока. Серия GFM4 включает сводный сертификат NIST (Национальный институт стандартов и технологий США).

Особенности:

Возможность подключения до 256 устройств (опция для RS-485).
Программируемый 12 цифровой сумматор показывает полный объем газа.
Аварийный сигнал для потока дает сигнал о высоком и низком потоке газа и имеет релейный выход.
Аварийный сигнал для давления дает сигнал о высоком и низком давлении газа и имеет релейный выход.
Четыре кнопки и большой графический ЖК-дисплей 128х64 с задней подсветкой.
Внутренние коэффициенты преобразования для 32 газов.
Автоматическая настройка нуля.
Тесты самодиагностики.
Доступно коммуникационное программное обеспечение.

Технические характеристики DWYER GFM4

Применения:	Чистые газы совместимые со смачиваемыми деталями
Материалы смазки:	Нержавеющая сталь 316 SS, 416 SS. Кольца круглого сечения из фтороэластомера, Buna-N, EPR или ПТФЭ
Точность:	±1% от полной шкалы
Предел давления:	13,79 бар
Предел температуры:	Окружающая среда: от 0 до 50°С. Сухой газ: от -10 до 50°С
Повторяемость:	±0.25% от полной шкалы
Требования к питанию:	12 В пост. тока; ±15 В пост. тока; 24 В пост. тока.
Выходной сигнал:	Линейный от 0 до 5 В пост. тока (импеданс нагрузки мин. 3000 Ом); от 0 до 10 В пост. тока (импеданс нагрузки мин. 6000 Ом); от 4 до 20 мА (сопротивление измерительного контура макс. 500 Ом).
Дисплей:	Графический ЖК-дисплей 128 х 64 с задней подсветкой.
Время отклика/реакции:	От 0,6 до 1,0 секунды в пределах ±2% от точки уставки в диапазоне от 20 до 100% полной шкалы.
Подключение для эксплуатации:	Компрессионный фитинг 1/8” для расходов менее 10 л/мин; 1/4″ для менее 50 л/мин; 3/8” для менее 100 л/мин.
Вес:	0,45 кг

Модельный ряд DWYER GFM4

Пример: GFM4-AIR-010-5-V-A-N-A-C-2

1-й символ — Серия

GFM4 — Массовый расходомер для газа

2-й символ — Тип газа и коэффициент К

AIR — Воздух 1,0000
AR -Аргон 1,4573
C2H2 — Ацетилен 0,5829
C3H8 — Пропан 0,3500
C4H10 — Бутан 0,2631
CH4 — Метан 0,7175
CO — Угарный газ 1,0000
CO2 — Углекислый газ 0,7382
HF — Фтористый водород 0,9998
HE — Гелий 1,4540
H2 — Водород 1,0106
N2 — Азот 1,0000
NH3 — Аммиак 0,7310
O2 — Кислород 0,9926
SO2 — Двуокись серы 0,6900

3-й символ — Макс. поток (л/мин N2)

010 — 10 л/мин
050 — 50 л/мин
100 — 100 л/мин

4-й символ — Источник Питания

5 — ±15 В пост. тока
3 — 12 В пост. тока
4 — 24 В пост. тока

5-й символ — Материал уплотнений

V — Фтороэластомер
B — Buna-N
E — EPR
T — ПТФЭ

6-й символ — Фитинги

A — Компрессионный 1/8” (10 л/мин)
B — Компрессионный 1/4” (50 л/мин)
D — Компрессионный 3/8” (100 л/мин)

7-й символ — Дисплей

N — Нет дисплея
L — СИД дисплей

8-й символ — Выходной сигнал для потока

A От 0 до 5 В пост. тока
B От 4 до 20 мА
G от 0 до 10 В пост. тока

9-й символ — Выходной сигнал для температуры идавления

A — Не определен / Не определен
B — От 0 до 5 В пост./от 0 до 5 В пост.
C — От 0 до 5 В пост./от 4 до 20 мА
D — От 0 до 5 В пост./от 0 до 10 В пост.
E — От 4 до 20 мА/от 0 до 5 В пост.
F — От 4 до 20 мА/от 4 до 20 мА
G — От 4 до 20 мА/от 0 до 10 В пост.
H — От 0 до 10 В пост./от 0 до 5 В пост.
I — От 0 до 10 В пост./от 4 до 20 мА
J — От 0 до 10 В пост./от 0 до 10 В пост.

10-й символ — Цифровой интерфейс

2 — RS232
5 — RS485
9 — PROFIBUS

Аксессуары для

Фото	Модель	Описание
	A-110N12	Блок питания 110 В переменного тока, стандартный интерфейс 12 В постоянного тока.
	A-110N24	Блок питания 110 В переменного тока, стандартный интерфейс 24 В постоянного тока.
	A-110NA15	Блок питания 110 В переменного тока, стандартный интерфейс 15 В постоянного тока.
