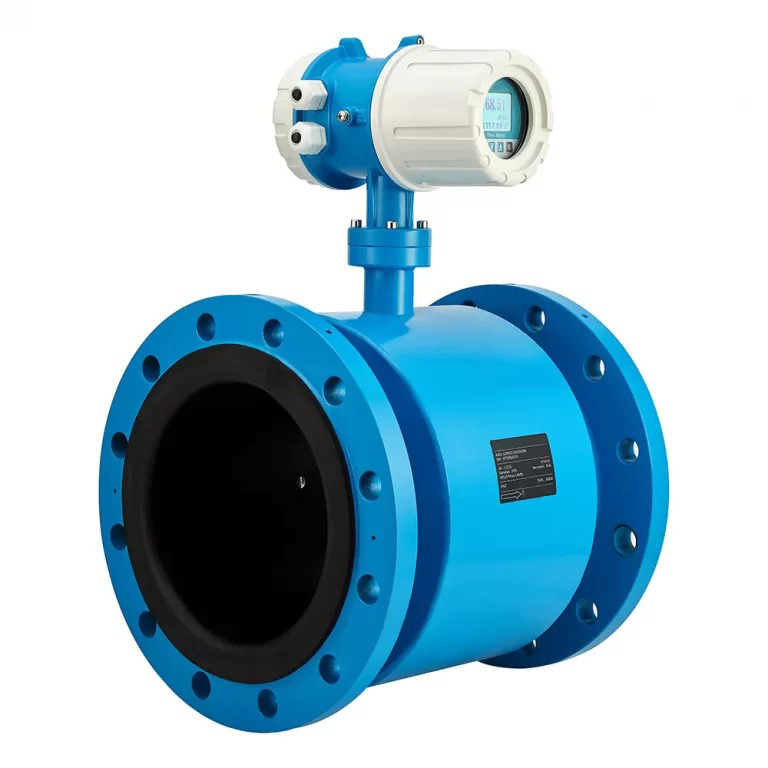

ARTANG Aimag S Шламовый электромагнитный расходомер

Описание ARTANG Aimag S

Электромагнитный расходомер специально разработан для жидкостей с высоким содержанием твердых веществ и высоким уровнем истирания. Благодаря уникальной технологии обработки сигналов и усиленной системе катушек.

Aimag S подходит для измерения абразивных и агрессивных жидкостей во многих отраслях промышленности, таких как очистка сточных вод, производство целлюлозы и бумаги или в металлургической промышленности.

Функции

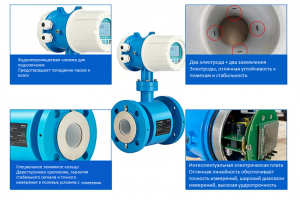

• Уникальная технология обработки сигналов.
• Усиленная система катушек.
• Высокий уровень безопасности.
• Износостойкие электроды и накладки.
• Отсутствие движущихся частей, не требует технического обслуживания.
• Подходит для абразивных и агрессивных жидкостей.
• Широко используется в очистке сточных вод, целлюлозно-бумажной промышленности.

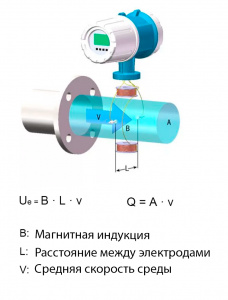

Принцип измерения прибора

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.

Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, и направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.

Технические характеристики ARTANG Aimag S

Сравнение расходомеров ARTANG с другими производителями

Расходомеры ARTANG:

• 99,9% Чистые медные катушки обеспечивают стабильное измерение, проблемы дрейфа без нулевой точки.
• Принятые технологии сварки. Поставка углеродистой стали, материалов SS304,S5316.

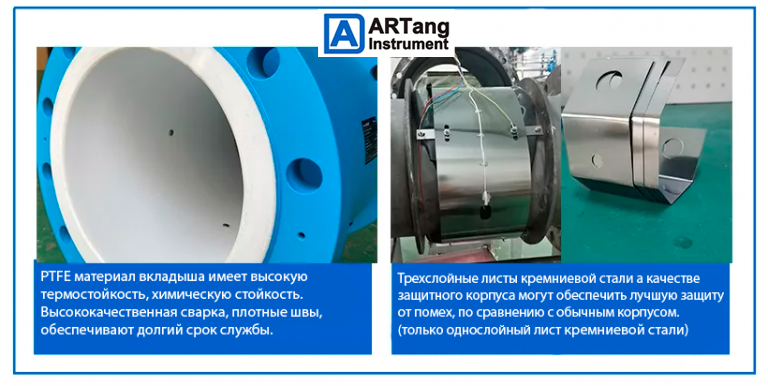

• PTFE материал вкладыша имеет высокую термостойкость, химическую стойкость. Высококачественная сварка, плотные швы, обеспечивают долгий срок службы.
• Трехслойные листы кремниевой стали а качестве защитного корпуса могут обеспечить лучшую защиту от помех, по сравнению с обычным корпусом. (только однослойный лист кремниевой стали)

Других бренды:

• Медные катушки с большим количеством алюминия. Легко вызвать дрейф с нулевой точкой, стабильное измерение не может быть гарантированно.
• Грубая сварка. Слишком много сварочных соединений.

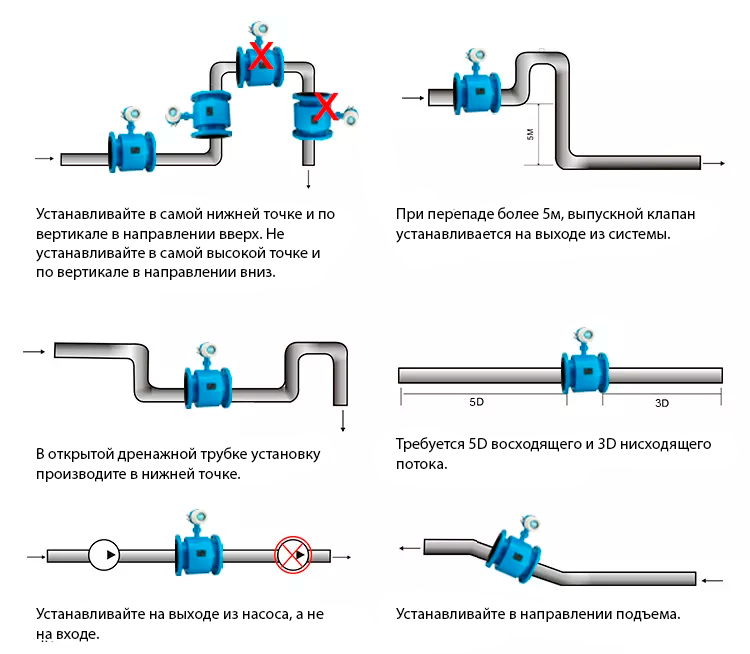

Инструкция по установке

• Устанавливайте в самой нижней точке и по вертикале в направлении вверх. Не устанавливайте в самой высокой точке и по вертикале в направлении вниз.
• При перепаде более 5м, выпускной клапан устанавливается на выходе из системы.
• В открытой дренажной трубке установку производите в нижней точке.
• Требуется 5D восходящего и 3D нисходящего потока.
• Устанавливайте на выходе из насоса, а не на входе.
• Устанавливайте в направлении подъема.

Область применения

• Целлюлозный процесс.
• Производство бумаги.
• Грязевой процесс.
• Шламовый процесс.
• Газификация водоугольной суспензии.

В электромагнитном расходомере Aimag S используется уникальная технология высокочастотного возбуждения. Он может эффективно уменьшить шум сигнала и обеспечить стабильное измерение с помощью уникальной технологии обработки сигнала и алгоритма шумоподавления. Он особенно подходит для применения с абразивными и коррозионно-активными жидкостями.
