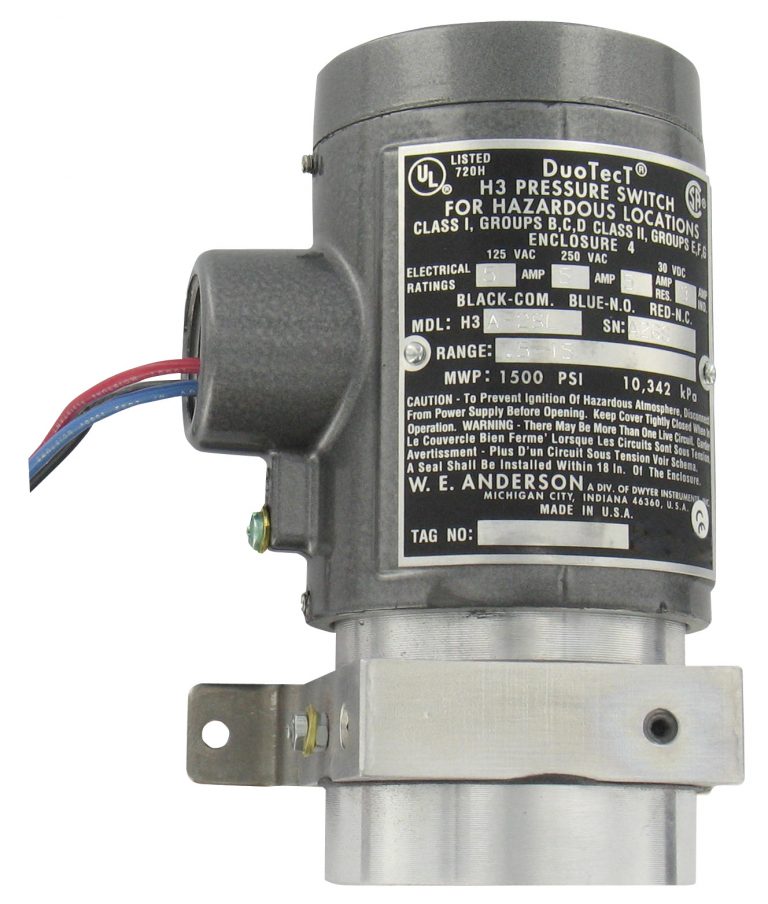

Dwyer H3 Взрывозащищенные реле давления жидкости и газа Exd

Уникальный запатентованный прибор который обеспечивает чувствительность к дифференциальным давлениям от 254 мм водного столба до 103 бар.

Среда измерения: воздух, негорючие газы, жидкость, вода.

Настраиваемые диапазоны: 10-180 дюймов вод. ст. до 0,7-13,8 бар. Тип переключателя: выключатель мгновенного действия SPDT или DPDT. Присоединение к процессу: внутренняя резьба 1/8” NPT.

			int(6827)
array(11) {
  [0]=>
  int(146)
  [1]=>
  int(425)
  [2]=>
  int(59)
  [3]=>
  int(1067)
  [4]=>
  int(541)
  [5]=>
  int(1066)
  [6]=>
  int(417)
  [7]=>
  int(413)
  [8]=>
  int(145)
  [9]=>
  int(783)
  [10]=>
  int(408)
}

Сделано в США. Производитель DWYER, модель H3

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание Dwyer H3

Взрывозащищенное реле давления серии H3, с тяжелым режимом работы, промышленное устройство запатентовано и имеет уникальную новую конструкцию, которая обеспечивает чувствительность к дифференциальным давлениям от 10 дюймов водяного столба (254 мм водяного столба) и до значения 1500 psi (103 бар). В отличие от обычных реле дифференциального давления, которые используют преобразователь движения поршневого типа, серия Н3 использует вращательный преобразователь движения, который по причине сдвига точки уставки не дает изменение полного давления. Устройство имеет мертвую зону примерно 5% от диапазона со сдвигом нулевой точки уставки вследствие изменения рабочих давлений. Трение минимизируется и при действии давления в разрешенном диапазоне пружины прямо на пластину диафрагмы увеличивается повторяемость. Крутящаяся конструкция диафрагмы поддерживает постоянную эффективную зону для дальнейшего уменьшения трения. Диафрагма садится на «седло», позволяя использовать полное номинальное давление до 1500 psi (103 бар) без повреждения либо для порта высокого, либо для порта низкого давления. Специальные особенности по перерегулированию предотвращают чрезмерную затяжку винта настройки диапазона. Выберите опциональную камеру из нерж. стали 316SS для воды и сред на основе воды или более сложных приложений.

Технические характеристики Dwyer H3

ПРЕДЕЛ ДАВЛЕНИЯ:	103 бар
ПРЕДЕЛ ТЕМПЕРАТУРЫ:	от -20 до 104°C, АТЕХ: от -20 до 90°С
ТИП ПЕРЕКЛЮЧАТЕЛЯ:	Выключатель мгновенного действия SPDT или DPDT
ПОТРЕБЛЯЕМЫЙ ТОК:	5А @ 125/250В переменного тока, 30В пост. тока
Выключатель мгновенного действия SPDT или DPDT	Внутренняя резьба 1/8” NPT
МОНТАЖНАЯ ОРИЕНТАЦИЯ:	Вертикальная
РЕГУЛИРОВКА НУЛЯ И ЧУВСТВИТЕЛЬНОСТИ:	Внутренний винт
ВЕС:	2 кг

Модельный ряд Dwyer H3

Пример	H3	A	1	S	C	MV	Серия H3A-1SC-MV Взрывозащищенный, погодоустойчивый дифференциальный реле давления, алюминиевая камера, нитриловая мембрана, диапазон 10-180″ вод.ст., защелкивающийся переключатель SPDT, клеммная колодка, одобрено ATEX, с золотыми контактами на защелкивающемся переключателе.
Серия	H3						Взрывозащищенные, погодозащищенные дифференциальные реле давления
Материал диафрагмы/камеры		A					Алюминиевая камера и нитриловая мембрана
Материал диафрагмы/камеры		S					Камера из нержавеющей стали и фторэластомерная мембрана
Настройка диапазона			1 2 3 4				10-180″ вод.ст. (2,48-44,78 кПа) 0,5-15 фунт/дюйм2 (0,03-1 бар) 5-70 фунт/дюйм2 (0,34-4,8 бар) 10-200 фунт/дюйм2 (0,7-13,8 бар)
Переключатель				S			Переключатель с защелкой SPDT, номинал 5 А при 120/250 В переменного тока, 30 В постоянного тока
Переключатель				D			Переключатель DPDT, номинал 5 A при 120/250 В переменного тока, 30 В постоянного тока
Электрическое соединение					C		Внутренняя клеммная колодка, одобренная ATEX
					L		Токоведущие провода 18 AWG x 18″
					T		Внутренняя клеммная колодка, одобренная UL/CSA
Опции						DRAIN	Корпус с дренажом, позволяющим отводить конденсат (NEMA 3 вместо 4X)
						MV	Позолоченные контакты на защелкивающемся выключателе для сухих цепей
						PRESET	Предустановленный
						ST	Метка из нержавеющей стали
						VIT	Мембрана из фторэластомера (в стандартной комплектации с камерой из нержавеющей стали)
