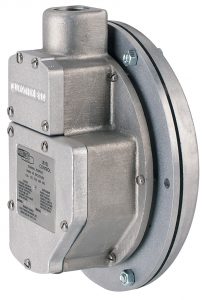

Dwyer ULTRA MAG Взрывозащищенное реле уровня сыпучих материалов и порошка Exd

Описание Dwyer ULTRA MAG

Уникальное, патентованное магнитное сцепление изолирует электрический отсек от контролируемого продукта, упрощает обслуживание и улучшает чувствительность. Герметичный отсек реле и уплотненные провода дают в результате предельно надежную работу. Доступен широкий выбор из диафрагм и реле, что одновременно с выбором фланцевого или подвесного монтажа очень удобно для использования в ваших специальных приложениях.

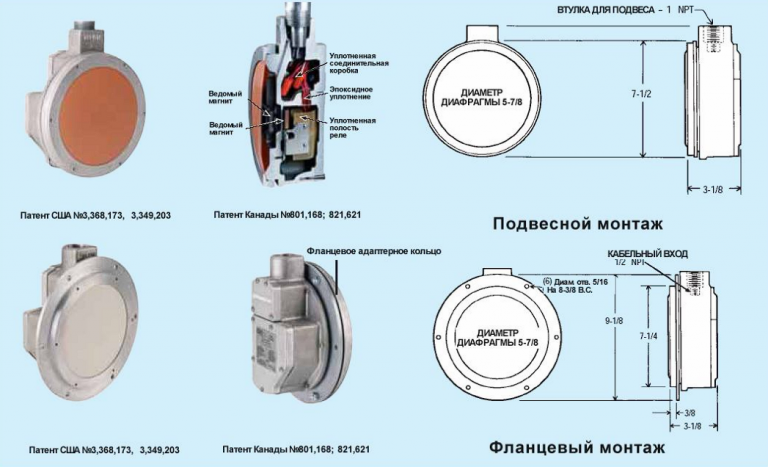

Выбор способа монтажа: Для согласования с вашим приложением доступен выбор либо подвесного, либо фланцевого монтажа. Фланцевый монтаж является наилучшим выбором для контроля низкого и промежуточного уровня в резервуарах содержащих гранулированные продукты, которые не образуют «мосты» и «скважины» или другие отложения на стенках резервуара. Выбирайте подвесной монтаж для высокого уровня в резервуарах и для лучшей работы с продуктами образующими «мосты».

Подвесной монтаж обычно используется в резервуарах для мониторинга высокого уровня. Для продуктов с плотностью 20 фунтов/куб. фут, реле уровня (лицевая сторона диафрагмы) должно располагаться на примерно 1/3 расстояния от стенки резервуара до точки входа продукта. Для продуктов с плотностью менее 20 фунтов/куб. фут устройство должно располагаться ближе к точке ввода продукта, примерно на ½ расстояния между стенкой резервуара и точкой ввода продукта. Давление, требуемое для нажатия на диафрагму и срабатывания реле, находится в диапазоне 5-15 унций в горизонтальном направлении (перпендикулярно диафрагме). Подвесной монтаж обеспечивает самую легкую возможность вертикальной настройки, самую большую чувствительность и наилучшие условия для обслуживания.

Выбор диафрагмы: Для согласования с плотностью сыпучего продукта, текучестью, абразивностью и температурными требованиями с получением максимальной чувствительности доступен широкий набор диафрагм. Наилучшим выбором для резервуаров находящихся под давлением или вакуумированных является «воздухопроницаемый» материал (Серия Р), не требующий удаления газа. Диафрагмы из непористого эластомера (Серия G) являются наилучшим выбором для более абразивного продукта и более широкого температурного диапазона применений. С серией G всегда требуется удаление газа и если используются резервуары под давлением, требуется удаление газа в атмосферу резервуара, чтобы получить уравновешивание давления.

Технические характеристики Dwyer ULTRA MAG

Модельный ряд Dwyer ULTRA MAG

ПРЕФИКС — Сертификация

• Е Х — Взрывозащита (UL и CSA) Класс I, Разд. I и II, Группы C и D; Класс II, Разд. I и II, Группы E, F и G
• X — Взрывозащита (CSA) Класс II, Разд. I и II, Группы F и G.

1-ая цифра – Базовая серия с магнитной чувствительностью к давлению

• G — Эластомерная диафрагма – Требуется удаление газа*. (Диафрагмы 1А – 8А)
• P — Воздухопроницаемая тканевая диафрагма – Не требуется удаление газа. (Только диафрагмы 16 и 17)

2-ая цифра – Монтаж (Верх = Подвесной / Боковой = Фланцевый)

• S — Подвесной (Серия G требует подвесных фитингов с отводом воздуха)*. Минус 10 фунтов/куб. фут – большая
  чувствительность.

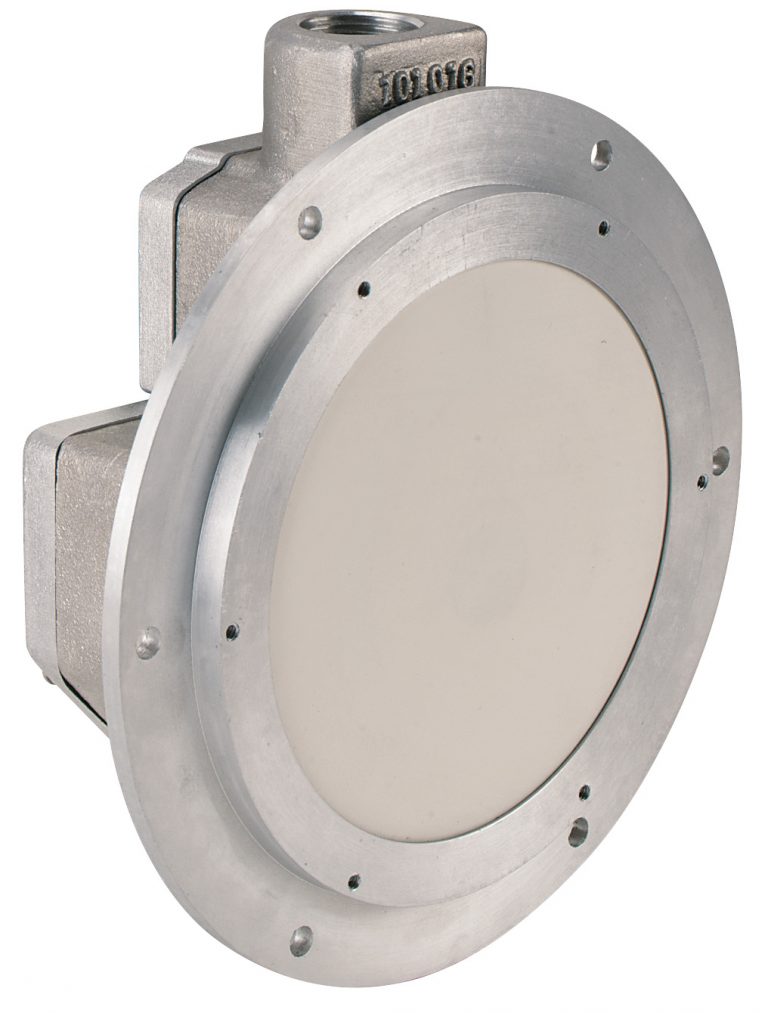

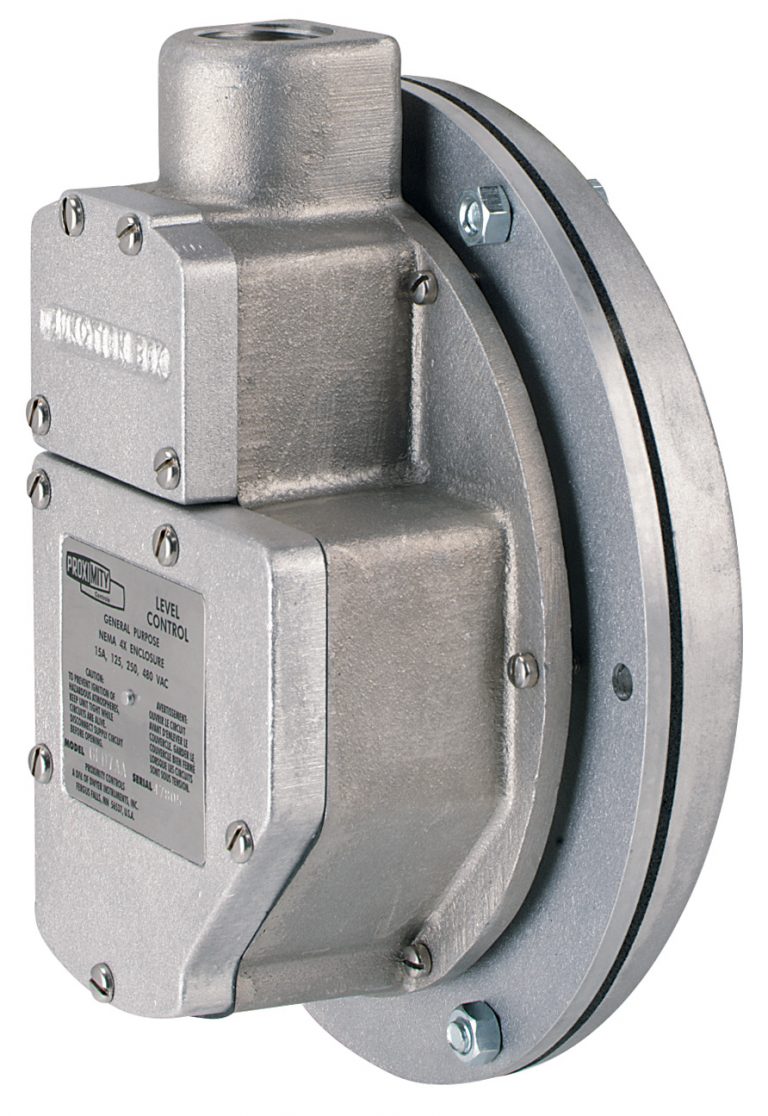

• F — Фланцевый, стандартный из алюминия
• T — Фланцевый, нерж. сталь 304 SS

3-я цифра – Материал корпуса

• D — Алюминий
• A — Алюминий, анодированный
• E — Алюминий, эпоксидное покрытие

4-ая и 5-ая цифры – Материал диафрагмы (Температура) (Объемная плотность)

• 1А — Фтороэластомер, черный, толщ. 0,025”, (от 25 до 300 F), (>30 фунт/куб. фут)
• 2А — Неопрен, черный, толщ. 0,025”, (от -30 до 220 F), (>30 фунт/куб. фут)
• 3D — Уретан, толщ. 0,031”, (от 10 до 150 F), (>30 фунт/куб. фут)
• 3E — Уретан, оранжевый, толщ. 0,062”, (от 10 до 150 F), (>90 фунт/куб. фут)
• 3F — Уретан, эластомер “3D” с амортизатором для смещаемых верхних слоев, оранжевый, (от 10 до 150 F), (>90 фунт/куб. фут)
• 4В — Buna-N, черный, толщ. 0,020”, (от -20 до 212 F), (от 20 до 90 фунт/куб. фут)
• 5А — ПТФЭ/Стекло на сил. резине, толщ. 0,024”, (от -40 до 350 F), (>35 фунт/куб. фут)
• 6D — Силиконовая резина, серый, толщ. 0,062”, (от -40 до 350 F), (от 15 до 30 фунт/куб. фут)
• 6E — Силиконовая резина на стекле, красный, толщ. 0,032”, (от -40 до 350 F), (>90 фунт/куб. фут)
• 6G — “6C” с уретановым верхним слоем, (от -40 до 350 F) (диафрагма для щепы c “A2”)
• 6H — “6C” с амортизатором для смещаемых верхних слоев 901-120, -132, -134, серый,(от -40 до 350 F), (>90 фунт/куб. фут)
• 7А — Силиконовая резина на стекле (белый), толщ. 0,015”, (от -40 до 350 F) (от 5 до 40 фунт/куб. фут)
• 7В — Buna-N (Пищевое применение белый), толщ. 0,060”, (от -20 до 212 F) (от 30 до 90 фунт/куб. фут)
• 8А — EPDM, черный, толщ. 0,036”, (от -40 до 275 F) (от 40 до 90 фунт/куб. фут)
• 16 — Полиэстерная фильтровая ткань, белый, проницаемость 150 мкм (от -30 до 275 F),
• 17 — Полиэстерный нитекс, белый, проницаемость 15 мкм (от -30 до 275 F) (от 30 до 90 фунт/куб. фут)

6-ая цифра – Тип реле

• А — Стандартный, SPDT, 15A @ 125, 250 В переменного тока
• T — Высокая температура, SPDT, 5A @ 125, 250 В переменного тока; 24 В пост. тока (**)
• V — Высокая вибрация, SPDT, 15A @ 125, 250 В переменного тока;
• G — Золоченые контакты, SPDT, 1A @ 125 В переменного тока, ½ A @ 24 В пост. тока

Суффикс = Специальные органы настройки

• -А1 = D/P с крышкой на диафрагму
• -А2 = Контроль деревянной щепы (только с диафрагмой “6G”)
• -А3 = Высокочувствительный привод (для очень легкого продукта)

Е Х G S D 3D A = ПРИМЕР НОМЕРА МОДЕЛИ*

* GS – Серия G с подвеской требует подвесных фитингов с отводом воздуха.
(**) Не для сертификатов UL/CSA
Замечание: Для «взрывозащищенного стандарта» в 6-ую цифру номера модели должен добавляться префикс “EX”. Устройства общего применения не требуют “EX” или другого префикса. Смотрите «Полную таблицу моделей» на этой странице
