Взрывозащищенные реле давления серии PMS10.4 подходят для установки на химических, нефтехимических заводах, наземных и морских установках и оборудовании, пищевой и фармацевтической промышленности, или в любом другом месте, где обязательно применение приборов, сертифицированных для зоны 0/1.
Среда измерения: воздух, горючие газы, жидкость, кислород, пар, масло, топливо, агрессивные среды. Настраиваемые диапазоны: от 0÷0,6 до 0÷160 бар. Чувствительный элемент: диафрагма, технологическое соединение: фланцевое UNI-DIN DN15-25; ANSI ½» — 1″, соединение для кабеля: ½″ NPTF, ½″ BSPF, M20x1,5. Крепление на кран, на стену или на трубу 2″ (дополнительный кронштейн). 1 SPDT или 2 независимых SPDT с фиксированным дифференциалом или с регулируемой зоной нечувствительности. Материал корпуса: алюминий, класс защиты IP65 (EN60529/IEC529), NEMA4.
Сделано в Италии. Производитель TE.MA, модель PMS10.4
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
| Корпус и крышка | окрашенный алюминий, с винтовой крышкой |
| Класс защиты | IP65 (EN60529/IEC529), NEMA4 |
| Электрические соединения | внутренняя клеммная колодка |
| Клеммы заземления | 1 внутренняя и 1 внешняя |
| Материал внутренних деталей | нержавеющая сталь |
| Чувствительный элемент | диафрагма |
| Материал чувствительного элемента | нерж. сталь 316 + уплотнительное кольцо из витона для диапазона 0±2,5 Бар; оцинкованная сталь с покрытием из нерж. стали 316 для диапазонов от 0/4 Бар до 0/25 Бар |
| Материал технологических соединений | нерж. сталь 316 |
| Технологическое соединение | фланцевое UNI-DIN DN15-25; ANSI ½» — 1″ |
| Соединение для кабеля | ½″ NPTF, ½″ BSPF, M20x1,5 |
| Монтаж | крепление на кран, на стену или на трубу 2″ (дополнительный кронштейн) |
| Микропереключатель | 1 SPDT или 2 независимых SPDT с фиксированным дифференциалом или с регулируемой зоной нечувствительности в соответствии с таблицей A |
| Регулировка заданного значения | внутренний микрометрический винт |
| Повторяемость |
более 1% от полной шкалы |
| Температура окружающей среды |
см. таблицу C |
| Температура жидкости |
-30/+150°C |
| Температурный дрейф | ≤ 0,05%/°C |
| Исполнение по директиве ATEX 2014/34/EU | взрывобезопасный Exd или искробезопасный Ex ia |
| Сертификат |
EPT 18 ATEX 3046X |
| Исполнение по директиве PED 2014/68/EU | да |
Таблица A. Микропереключатели
| Контакты | 1 переключатель | 2 переключателя | Электрическая мощность ( сопротивление нагрузки) |
| Серебряные контакты в воздухе | C | O | 15 A 380 В перем. ток- 2A 24 В пост. ток |
| Брызгозащитные серебряные контакты | D | M | 15 A 380 В перем. ток- 2A 24 В пост. ток |
| Позолоченные контакты в воздухе | Q | T | 1 A 125 В перем. ток — 0,5A 24 В пост. ток |
| Серебряные контакты, запаянные в инертном газе | R | U | 15 A 380 В перем. ток- 2A 24 В пост. ток |
| Позолоченные контакты, запаянные в инертном газе | S | Z | 1 A 125 В перем. ток — 0,5A 24 В пост. ток |
| Серебряные контакты в воздухе с регулируемой мертвой зоной | V | — | 20 A 380 В перем. ток — 2A 30 В пост. ток |
Таблица B. Диапазоны давления (бар)
| Настраиваемый диапазон | Испытательное давление | Зона нечувствительности, 1 переключатель* | Зона нечувствительности, 2 переключателя* |
| 0÷0,6 | 6 | 0,02 | 0,07 |
| 0÷1 | 10 | 0,03 | 0,08 |
| 0÷1,6 | 16 | 0,04 | 0,08 |
| 0÷2,5 | 25 | 0,05 | 0,08 |
| 0÷4 | 30 | 0,04 | 0,10 |
| 0÷6 | 35 | 0,08 | 0,15 |
| 0÷10 | 40 | 0,10 | 0,17 |
| 0÷16 | 50 | 0,20 | 0,25 |
| 0÷25 | 60 | 0,25 | 0,40 |
| 0÷40 | 80 | 2 | 3,5 |
| 0÷60 | 120 | 3 | 5 |
| 0÷100 |
200 | 4 | 6 |
| 0÷160 |
250 | 5 | 8 |
*- для позолоченных контактов значение умножается втрое
Регулировка зоны нечувствительности для микропереключателей с регулируемой зоной нечувствительностиот 10 до 50% диапазона.
Таблица C. Маркировка ATEX
| ID | Оборудование, предназначенное для использования в потенциально взрывоопасной атмосфере | |
| M1 | Ex db IIC T6 Gb | Температура окружающей среды -40°C ÷ +60°C. Оборудование имеет EPL Gb по отношению к окружающей среде и процессу. |
| M2 | Ex ia IIC T6 Ga/Gb | Температура окружающей среды -40°C ÷ +40°C. Оборудование имеет EPL Gb по отношению к окружающей среде и EPL Ga по отношению к процессу. |
| M2A | Ex ia IIC T4 Ga/Gb | Температура окружающей среды -40°C ÷ +60°C. Оборудование имеет EPL Gb по отношению к окружающей среде и EPL Ga по отношению к процессу. |
| ID | Оборудование, предназначенное для использования во взрывоопасной и запыленной атмосфере | |
| M3 | Ex db IIC T6 Gb Ex tb IIIC T85° C Db |
Температура окружающей среды -20°C ÷ +60°C. Оборудование имеет EPL Gb и Db по отношению к окружающей среде и EPL Gb по отношению к процессу. |
| M4 | Ex ia IIC T6 Ga/Gb Ex ia IIIC T85° C Db |
Температура окружающей среды -20°C ÷ +40°C. Оборудование имеет EPL Gb и Db по отношению к окружающей среде и EPL Ga по отношению к процессу. |
| M4A | Ex ia IIC T4 Ga/Gb Ex ia IIIC T85° C Db |
Температура окружающей среды -20°C ÷ +60°C. Оборудование имеет EPL Gb и Db по отношению к окружающей среде и EPL Ga по отношению к процессу. |

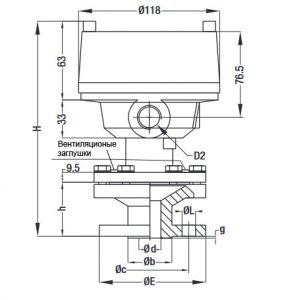

Размеры
Стандарты UNI — DIN (1)
| DN (2) | PN — Bar | h | H | E | b | d | g | c | L (3) |
| 15 | 6 | 46 | 188 | 80 | 40 | 15 | 2 | 55 | 11,5 |
| 15 | 10…16 | 50 | 192 | 95 | 45 | 15 | 2 | 65 | 14 |
| 15 | 25…40 | 52 | 194 | 95 | 45 | 15 | 2 | 65 | 14 |
| 25 | 6 | 49 | 191 | 100 | 60 | 25 | 2 | 75 | 11,5 |
| 25 | 10…16 | 59 | 201 | 115 | 68 | 25 | 2 | 85 | 14 |
| 25 | 25…40 | 59 | 201 | 115 | 68 | 25 | 2 | 85 | 14 |
Стандарты ASME (1)
| DN (2) | Класс | h | H | E | b | d | g | c | N (3) |
| 1/2″ | 150 | 48 | 190 | 89 | 35 | 15 | 1,6 | 60,5 | 16 |
| 1/2″ | 300 | 53,5 | 190,5 | 95 | 35 | 15 | 1,6 | 67 | 16 |
| 1/2″ | 600 | 60 | 202 | 95 | 35 | 15 | 6,5 | 67 | 16 |
| 1″ | 150 | 51 | 193 | 108 | 50,8 | 25 | 1,6 | 79,4 | 16 |
| 1″ | 300 | 60 | 202 | 124 | 50,8 | 25 | 1,6 | 88,9 | 19 |
| 1″ | 600 | 66 | 208 | 124 | 50,8 | 25 | 6,3 | 88,9 | 19 |
1) Обработка: UNI — Ra 12,5 мкм макс; DIN — Rz 40…160 мкм;ASME — AARH 125 — 250 мкм.
2) Доступно: DN 15, 20, 25 e 1/2″, 1″.
3) Количество резьбовых или сквозных отверстий.
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «TE.MA PMS10.4» с помощью специальной формы.
Вы можете купить TE.MA PMS10.4 в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость TE.MA PMS10.4 может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
