TE.MA SEP538 Линейная разделительная диафрагма с приварным штуцером для встраивания в трубопровод

Линейная разделительная диафрагма с патрубком под сварку. Подходит для монтажа непосредственно на трубы и для диапазонов давления от -1 бар до 250 бар. Тип SEP538SM позволяет расположить разделительную диафрагму так, чтобы её можно было вварить в трубопровод диаметром от ½” до 1”; тип SEP538TM подходит для труб диаметром от 1 ½” до 4”, а тип SEP538LF предназначен для установки разделительной диафрагмы на трубе диаметром от 1 ½” до 4”. Кроме того, имеется тип LP, специально разработанный для низкого давления от -1 до 6 бар.

			int(50495)
array(2) {
  [0]=>
  int(160)
  [1]=>
  int(161)
}

Сделано в Италии. Производитель TE.MA, модель SEP538

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Технические характеристики TE.MA SEP538

Модельный ряд:

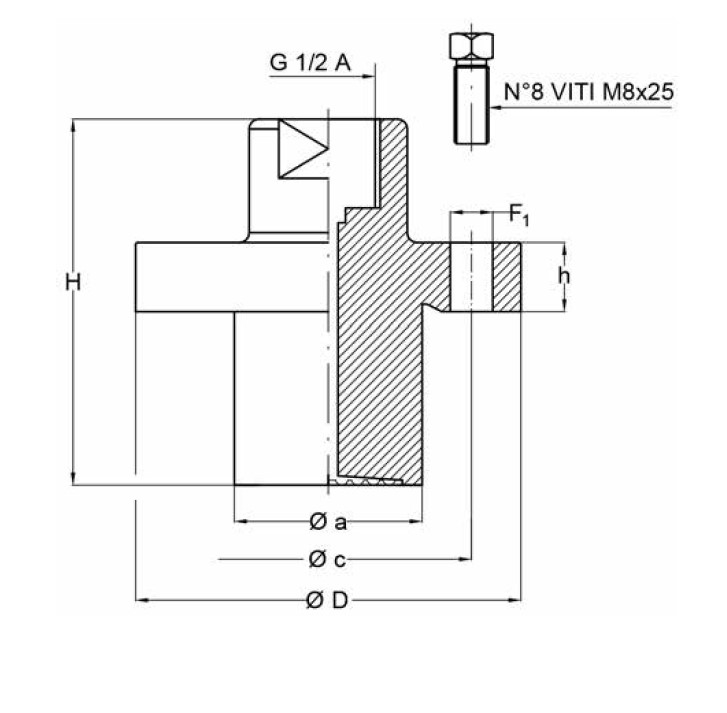

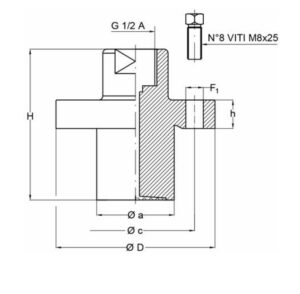

1) SEP538IL — Линейная разделительная диафрагма

Разделительные диафрагмы присоединены к приборам сваркой. При дистанционном монтаже с перепадом уровней требуется полевая калибровка прибора. Поддерживает дистанционное считывание.
Капилляр макс. L = 6 м.

Тип капилляра	Код
Без покрытия (AISI 316)	St.st.
С оплёткой (AISI 316 + AISI 304)	St.st. FL St.st.
С оплёткой + PVC (AISI 316 + AISI 304)	St.st. FL Vi

Тип	h	H	a	c	D	F1
SEP538IL	15	75	38	58	78	8,5

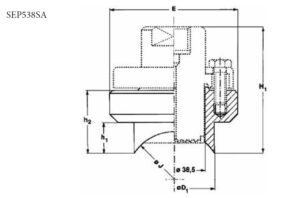

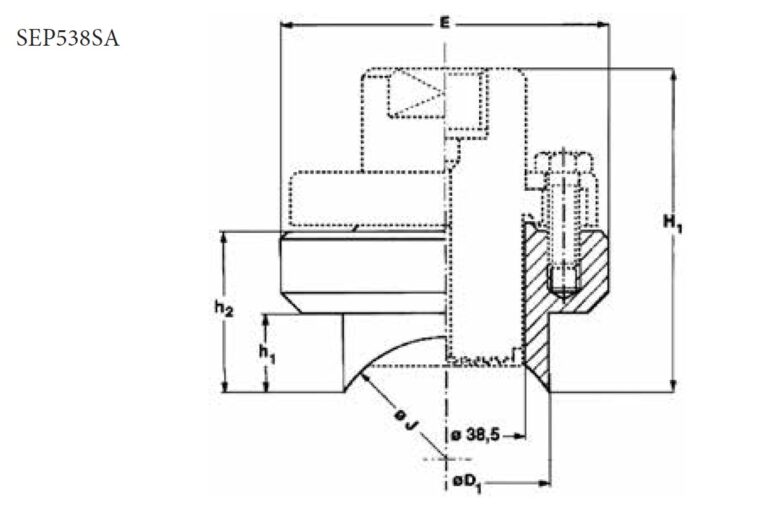

2) SEP538SA — Фланцы накладного типа для сварки на стенку трубы

Сварное соединение на трубу DN 2” — 4”
PN: макс. 250 бар, подходит для труб
Присоединение к процессу: предназначено для сварки на стенку трубы
DN 2” — 3” — 4”
Корпус: нержавеющая сталь 316

DN	h1	h2	H1	D1	E	J
2” (50)	28,5	48,5	87,5	55	80	60,3
3” (80)	23,5	43,5	82,5	65	80	88,9
4” (100)	23	43	82	75	80	114,3

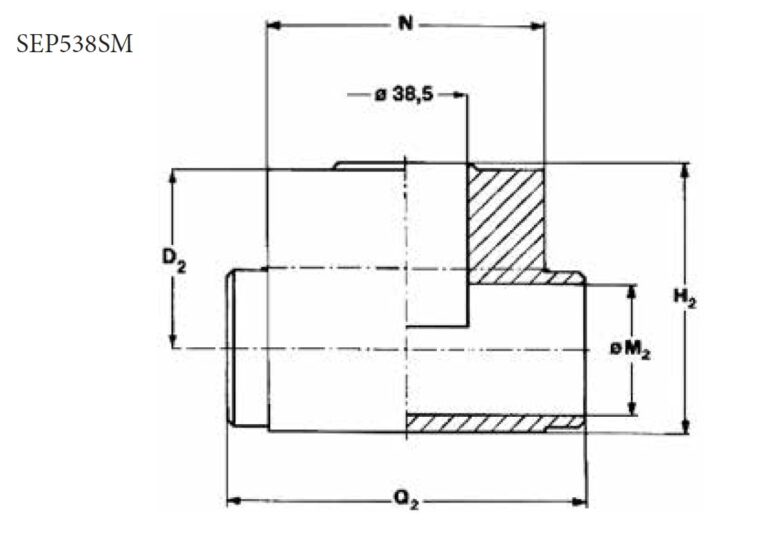

3) SEP538SM

PN: макс. 250 бар, подходит для труб
Присоединение к процессу: сварное соединение на трубе DN ½” ¾” 1”
Корпус: нержавеющая сталь 316

DN	H2	Q2	N	D2	M2*
1/2” (15)	83	110	80	43	15,8
3/4” (20)	83	110	80	45,5	20,9
1” (25)	83	110	80	48,5	26,6

*размеры труб согласно ANSI B31.1 SCH 40S

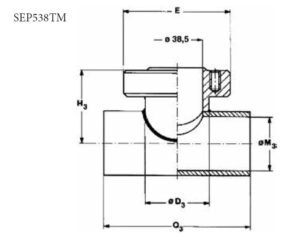

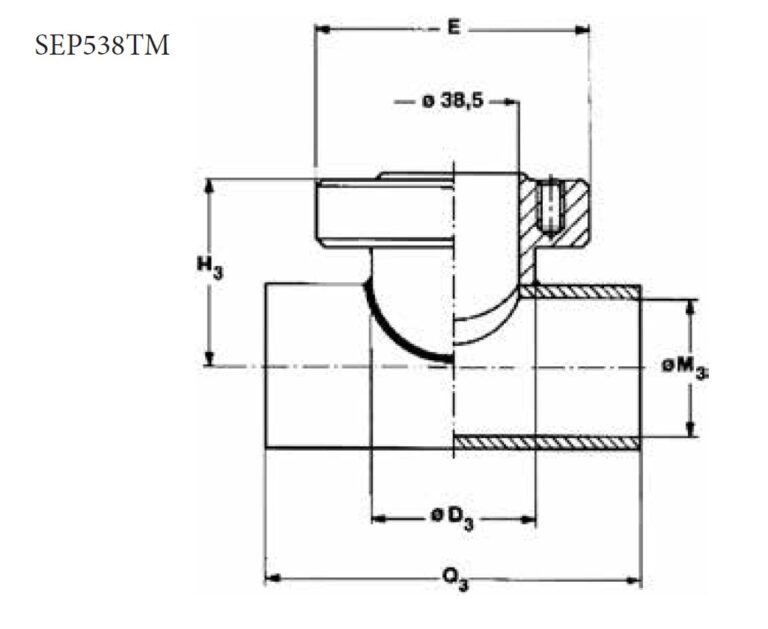

4) SEP538TM

PN: макс. 250 бар, подходит для труб
Присоединение к процессу: сварное соединение на трубе DN 1 ½” 2” 3” 4”
Корпус: нержавеющая сталь 316

DN	H3	Q3	E	D3	M3
1 1/2” (40)	55,5	110	80	448	40,9
2” (50)	61	110	80	55	52,5
3” (80)	74	110	80	65	77,9
4” (100)	86	110	80	75	102,3

*размеры труб согласно ANSI B31.1 SCH 40S

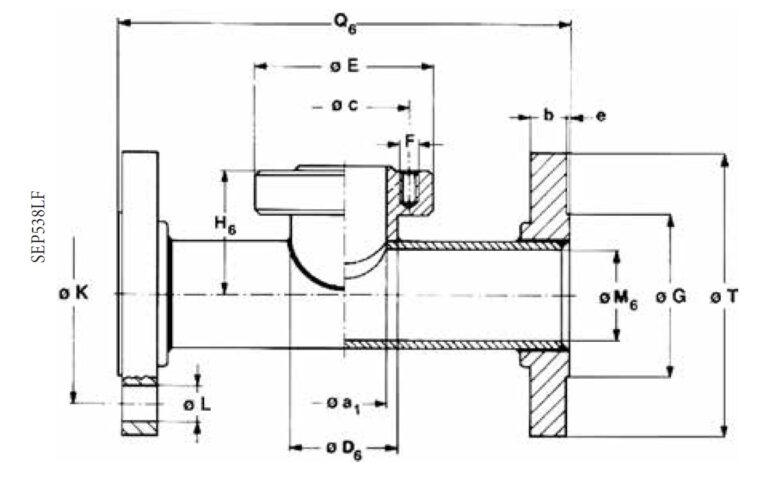

5) SEP538LF

PN: макс. 100 бар, подходит для используемых фланцев
Присоединение к процессу: UNI – DIN DN 40 — 50 PN 10 — 100; 1 ½” 2” класс 150 — 900 RF согласно ANSI B16.5
Корпус, труба и фланцы: нержавеющая сталь 316

E	c	a1	F	F (n° )
80	58	38,5	M8	8

DIN ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ UNI (в скобках размеры согласно DIN)

DN	PN-Bar (1)	T	G	M6(3)	K	L	b	e	H6	D6	N (2)	Q6
40	10-16	150	88	40,9	110	18	13	3	55,5	48	4	220
40	25-40	150	88	40,9	110	18	15	3	55,5	48	4	230
40	64-100	170	85 (88)	40,9	125	22	23	3	55,5	48	4	270
50	10-16	165	102	52,5	125	18	15	3	61	55	4	255
50	25-40	165	102	52,5	125	18	17	3	61	55	4	260
50	64	180	95 (102)	52,5	135	22	23	3	61	55	4	290
50	100	195	95 (102)	52,5	145	26	25	3	61	55	4	300

Соединения фланцев по спецификациям ANSI

DN (Номин. диаметр)	PN-PSI (Класс давления)	T (Внеш. диам.)	G (Диам. уплотнения)	M6 (Внутр. диам.)	K (Диам. болт. круга)	L (Толщина)	b (Высота ступицы)	e (Фаска)	H6 (Диам. ступицы)	D6 (Диам. отв.)	N (Кол-во отв.)	Q6 (Вес, кг)
1½»	150	127	73	40,9	98,4	16	15,9	1,6	55,5	48	4	205
1½»	300	155,5	73	40,9	114,3	22	19	1,6	55,5	48	4	220
1½»	600	155,5	73	40,9	114,3	22	22,5	6,3	55,5	48	4	230
1½»	900	178	73	52,5	123,8	29	32	6,3	61	55	4	300
2″	150	152,5	92,1	52,5	120,6	19	17,5	1,6	61	55	4	230
2″	300	165	92,1	52,5	127	19	20,9	1,6	61	55	8	250
2″	600	165	92,1	52,5	127	19	25,5	6,3	61	55	8	260
2″	900	216	92,1	52,5	165,1	26	38,2	6,3	61	55	8	320

(1) Рабочее давление не должно превышать 1,5 PN фланца при 20-30°C и 1 PN фланца при 340°C
(2) Количество сквозных отверстий
(3) Размеры труб по ANSI B31.1 SCH 40S

Фланцы для исполнения LF изготавливаются по стандартам ANSI или DIN. Размер Q на чертежах может быть изменён в соответствии с технологическими требованиями.

Точность разделителя при 20°C:

±0,5% при прямом монтаже
±1% при монтаже с капилляром

Опции

Верхняя часть: hastelloy-C, титан, monel, тантал
Диафрагма: hastelloy-C, титан, monel, тантал, никель
Заполняющая жидкость: фторсодержащая жидкость
Температура: макс. 350°C
Нижняя часть: PTFE, PFA, FEP, PVDF

Как заказать:
Укажите код и размеры, диапазон, рабочую температуру, материалы, опции (если есть).
Пример: модель SEP 538TM 2” — 0/16Бар — 200°C — нерж. сталь 316L
