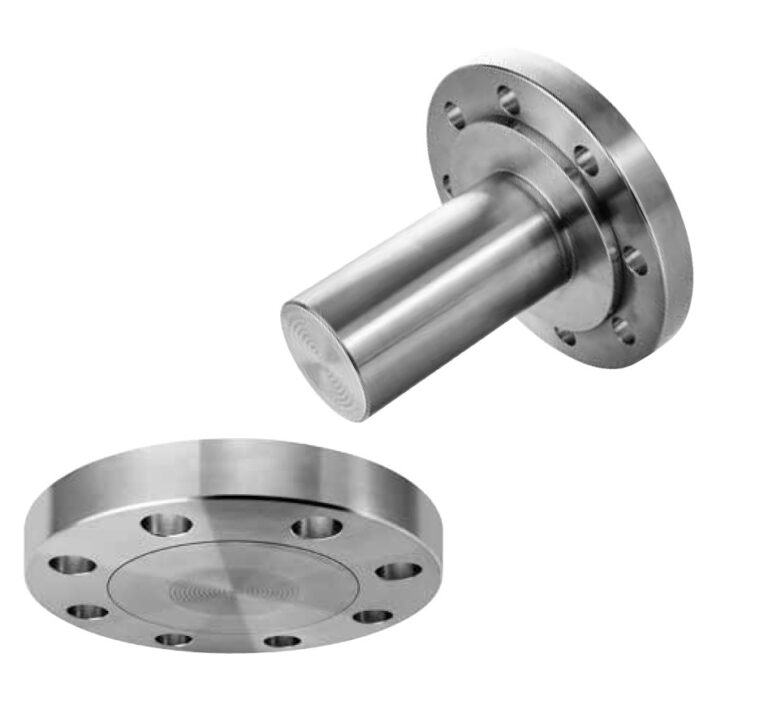

Разделительная мембрана (химический разделитель) с плоской или удлинённой заподлицо мембраной. Фланцевые разделительные мембраны с заподлицо приваренной мембраной применяются для загрязнённых, застывающих, горячих или высоковязких сред, когда требуется фланцевое присоединение.
Сделано в Италии. Производитель TE.MA, модель SEP535
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.
| Корпус | Нержавеющая сталь AISI 316, фланцевое соединение по стандартам UNI, ANSI или DIN, с возможностью удлинения или без |
| Мембрана | Нержавеющая сталь AISI 316L |
| Сварка | TIG (аргонно-дуговая сварка) |
| Диапазон измерений | 0/6 — 0/400 Бар, в зависимости от класса фланца |
| Температурные пределы | -40 / +200°C |
| Точность | При 20°C или указанной температуре заказа: ±0,5% для прямого подключения ±1% для подключения с капилляром |

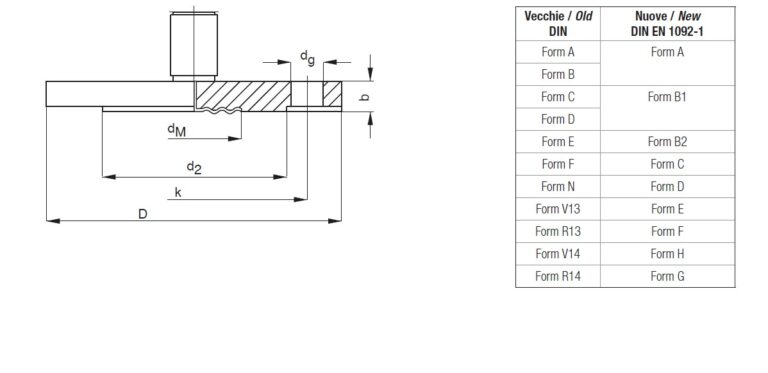

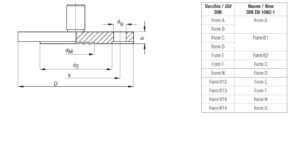

Размеры фланцев по стандарту DIN EN 1092-1
| DN (Номин. диаметр) |
PN (Номин. давление) |
dM (Диам. мембраны) |
d₂ (Диам. уплотнения) |
K (Диам. болт. круга) |
D (Внеш. диам.) |
dg (Отв. под болты) |
b (Толщина) |
|---|---|---|---|---|---|---|---|
| 40 | 10/40 | 41,5 | 88 | 110 | 150 | 4xØ18 | 18 |
| 50 | 41,5 | 73 | 114,3 | 156 | 4xØ22 | 20,6 | |
| 63/100 | 41,5 | 88 | 125 | 170 | 4xØ22 | 28 | |
| 50 | 25/40 | 45 | 102 | 125 | 165 | 4xØ18 | 20 |
| 50 | 48 | 92,1 | 127 | 165 | 4xØ19 | 22,4 | |
| 100 | 48 | 102 | 145 | 195 | 4xØ26 | 30 | |
| 80 | 10/16 | 75,5 | 138 | 160 | 200 | 8xØ18 | 20 |
| 25/40 | 75,5 | 138 | 160 | 215 | 8xØ18 | 24 | |
| 50 | 75,5 | 127 | 168,3 | 230 | 8xØ22 | 28,4 | |
| 100 | 75,5 | 138 | 180 | 255 | 8xØ26 | 36 | |
| 100 | 10/16 | 75,5 | 158 | 180 | 200 | 8xØ18 | 20 |
| 25/40 | 75,5 | 158 | 190 | 200 | 8xØ22 | 24 | |
| 50 | 75,5 | 157,2 | 200 | 210 | 8xØ22 | 31,8 | |
| 100 | 75,5 | 162 | 210 | 230 | 8xØ30 | 40 |
Размеры фланцев по стандарту DIN 2501
| DN (Номин. диаметр) |
PN (Номин. давление) |
dM (Диам. мембраны) |
d₂ (Диам. уплотнения) |
K (Диам. болт. круга) |
D (Внеш. диам.) |
dg (Отв. под болты) |
b (Толщина) |
|---|---|---|---|---|---|---|---|
| 40 | 10/40 | 41,5 | 88 | 110 | 150 | 4xØ18 | 18 |
| 64/160 | 41,5 | 88 | 125 | 170 | 4xØ22 | 28 | |
| 250 | 41,5 | 88 | 135 | 185 | 4xØ26 | 34 | |
| 320 | 41,5 | 88 | 145 | 195 | 4xØ26 | 38 | |
| 400 | 41,5 | 88 | 165 | 220 | 4xØ30 | 48 | |
| 50 | 10/40 | 48 | 102 | 125 | 165 | 4xØ18 | 20 |
| 64 | 48 | 102 | 135 | 180 | 4xØ22 | 26 | |
| 100/160 | 48 | 102 | 145 | 195 | 4xØ26 | 30 | |
| 250 | 48 | 102 | 150 | 200 | 8xØ26 | 38 | |
| 320 | 48 | 102 | 160 | 210 | 8xØ26 | 42 | |
| 400 | 48 | 102 | 180 | 235 | 8xØ26 | 52 | |
| 80 | 10/40 | 75,5 | 138 | 160 | 200 | 8xØ18 | 24 |
| 64 | 75,5 | 138 | 170 | 215 | 8xØ22 | 38 | |
| 100/160 | 75,5 | 138 | 180 | 230 | 8xØ26 | 36 | |
| 250 | 75,5 | 138 | 200 | 255 | 8xØ30 | 46 | |
| 320 | 75,5 | 138 | 220 | 275 | 8xØ30 | 55 | |
| 400 | 75,5 | 138 | 240 | 305 | 8xØ33 | 68 | |
| 100 | 10/40 | 75,5 | 162 | 190 | 235 | 8xØ22 | 24 |
| 64 | 75,5 | 162 | 200 | 250 | 8xØ26 | 30 | |
| 100/160 | 75,5 | 162 | 210 | 265 | 8xØ30 | 40 | |
| 250 | 75,5 | 162 | 235 | 300 | 8xØ33 | 54 | |
| 320 | 75,5 | 162 | 265 | 335 | 8xØ36 | 65 | |
| 400 | 75,5 | 162 | 295 | 370 | 8xØ39 | 80 |
Размеры фланцев по стандарту ANSI ASME 16.5
| DN (Номин. диаметр, дюйм) |
PN (Класс давления) |
dM (Диам. мембраны) |
d2 (Диам. уплотнения) |
K (Диам. болт. круга) |
D (Внеш. диам.) |
dg (Отв. под болты) |
b (Толщина) |
|---|---|---|---|---|---|---|---|
| 1½» | 150# | 34,5 | 73,2 | 98,5 | 127,0 | 4xØ16 | 17,5 |
| 300# | 34,5 | 73,2 | 114,3 | 155,4 | 4xØ22 | 20,6 | |
| 600# | 34,5 | 73,2 | 114,3 | 155,4 | 4xØ22 | 28,8 | |
| 900# | 34,5 | 73,2 | 123,9 | 177,8 | 4xØ28 | 38,1 | |
| 1500# | 34,5 | 73,2 | 123,9 | 177,8 | 4xØ28 | 38,1 | |
| 2500# | 34,5 | 73,2 | 146,1 | 203,2 | 4xØ31 | 50,9 | |
| 2″ | 150# | 41,5 | 91,9 | 120,7 | 152,4 | 4xØ19 | 19,1 |
| 300# | 41,5 | 91,9 | 127,0 | 165,1 | 8xØ19 | 22,4 | |
| 600# | 41,5 | 91,9 | 127,0 | 165,1 | 8xØ19 | 31,8 | |
| 900# | 41,5 | 91,9 | 165,1 | 215,9 | 8xØ25 | 44,5 | |
| 1500# | 41,5 | 91,9 | 165,1 | 215,9 | 8xØ25 | 44,5 | |
| 2500# | 41,5 | 91,9 | 171,5 | 235,0 | 8xØ28 | 57,2 | |
| 3″ | 150# | 75,5 | 127,0 | 152,4 | 190,5 | 4xØ19 | 23,9 |
| 300# | 75,5 | 127,0 | 168,1 | 209,5 | 8xØ22 | 28,4 | |
| 600# | 75,5 | 127,0 | 168,1 | 209,5 | 8xØ22 | 38,2 | |
| 900# | 75,5 | 127,0 | 190,5 | 241,3 | 8xØ25 | 44,5 | |
| 1500# | 75,5 | 127,0 | 203,2 | 266,7 | 8xØ32 | 54,1 | |
| 2500# | 75,5 | 127,0 | 228,6 | 304,8 | 8xØ35 | 72,9 | |
| 4″ | 150# | 75,5 | 157,2 | 190,5 | 228,6 | 8xØ19 | 23,9 |
| 300# | 75,5 | 157,2 | 200,1 | 254,0 | 8xØ22 | 31,7 | |
| 600# | 75,5 | 157,2 | 215,9 | 273,1 | 8xØ25 | 44,5 | |
| 900# | 75,5 | 157,2 | 234,9 | 292,1 | 8xØ25 | 50,2 | |
| 1500# | 75,5 | 157,2 | 241,3 | 311,1 | 8xØ35 | 50,8 | |
| 2500# | 75,5 | 157,2 | 273,1 | 355,6 | 8xØ41 | 82,6 |

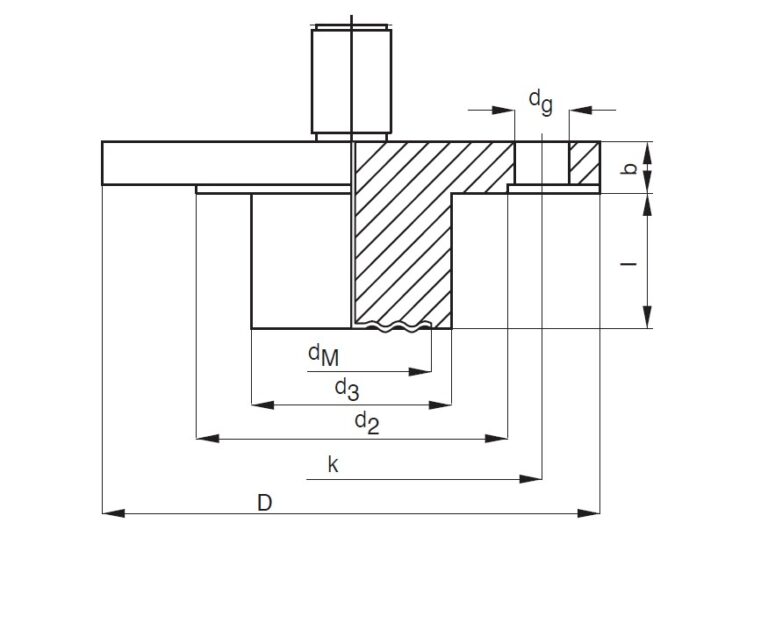

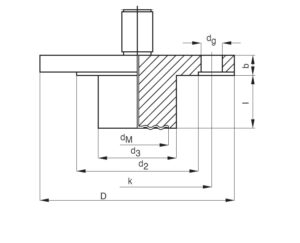

Размеры фланцев по стандарту DIN 2526 Form C
| DN (Номин. диаметр) |
PN (Номин. давление) |
dM (Диам. мембраны) |
d2 (Диам. уплотнения) |
d3 (Внутр. диам.) |
K (Диам. болт. круга) |
D (Внеш. диам.) |
I (Длина, мм) |
dg (Отв. под болты) |
b (Толщина) |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 10/40 | 34,5 | 88 | 38 | 110 | 150 | 50 | 4xØ18 | 18 |
| 34,5 | 88 | 38 | 110 | 150 | 100 | 4xØ18 | 18 | ||
| 34,5 | 88 | 38 | 110 | 150 | 150 | 4xØ18 | 18 | ||
| 34,5 | 88 | 38 | 110 | 150 | 200 | 4xØ18 | 18 | ||
| 50 | 10/40 | 48 | 102 | 48,3 | 125 | 165 | 50 | 4xØ20 | 20 |
| 48 | 102 | 48,3 | 125 | 165 | 100 | 4xØ20 | 20 | ||
| 48 | 102 | 48,3 | 125 | 165 | 150 | 4xØ20 | 20 | ||
| 48 | 102 | 48,3 | 125 | 165 | 200 | 4xØ20 | 20 | ||
| 80 | 40 | 75,5 | 138 | 76 | 160 | 200 | 50 | 8xØ24 | 24 |
| 75,5 | 138 | 76 | 160 | 200 | 100 | 8xØ24 | 24 | ||
| 75,5 | 138 | 76 | 160 | 200 | 150 | 8xØ24 | 24 | ||
| 75,5 | 138 | 76 | 160 | 200 | 200 | 8xØ24 | 24 | ||
| 100 | 16 | 75,5 | 158 | 94 | 180 | 220 | 50 | 8xØ20 | 20 |
| 75,5 | 158 | 94 | 180 | 220 | 100 | 8xØ20 | 20 | ||
| 75,5 | 158 | 94 | 180 | 220 | 150 | 8xØ20 | 20 | ||
| 75,5 | 158 | 94 | 180 | 220 | 200 | 8xØ20 | 20 | ||
| 100 | 40 | 75,5 | 162 | 94 | 190 | 235 | 50 | 8xØ24 | 24 |
| 75,5 | 162 | 94 | 190 | 235 | 100 | 8xØ24 | 24 | ||
| 75,5 | 162 | 94 | 190 | 235 | 150 | 8xØ24 | 24 | ||
| 75,5 | 162 | 94 | 190 | 235 | 200 | 8xØ24 | 24 |
Размеры фланцев по стандарту ANSI/ASME B16.5
| DN (Номин. диаметр) |
PN (Класс давления) |
dM (Диам. мембраны) |
d2 (Диам. уплотнения) |
d3 (Внутр. диам.) |
K (Диам. болт. круга) |
D (Внеш. диам.) |
I (Длина, мм) |
dg (Отв. под болты) |
b (Толщина) |
|---|---|---|---|---|---|---|---|---|---|
| 1½» | 150# | 34,5 | 73 | 38 | 98,5 | 127 | 50 | 4xØ16 | 18 |
| 34,5 | 73 | 38 | 98,5 | 127 | 100 | 4xØ16 | 18 | ||
| 34,5 | 73 | 38 | 98,5 | 127 | 150 | 4xØ16 | 18 | ||
| 34,5 | 73 | 38 | 98,5 | 127 | 200 | 4xØ16 | 18 | ||
| 2″ | 300# | 41,5 | 92 | 48,3 | 127 | 165 | 50 | 8xØ20 | 22,5 |
| 41,5 | 92 | 48,3 | 127 | 165 | 100 | 8xØ20 | 22,5 | ||
| 41,5 | 92 | 48,3 | 127 | 165 | 150 | 8xØ20 | 22,5 | ||
| 41,5 | 92 | 48,3 | 127 | 165 | 200 | 8xØ20 | 22,5 | ||
| 3″ | 300# | 75,5 | 127 | 76 | 168,5 | 210 | 50 | 8xØ23 | 29 |
| 75,5 | 127 | 76 | 168,5 | 210 | 100 | 8xØ23 | 29 | ||
| 75,5 | 127 | 76 | 168,5 | 210 | 150 | 8xØ23 | 29 | ||
| 75,5 | 127 | 76 | 168,5 | 210 | 200 | 8xØ23 | 29 | ||
| 4″ | 150# | 75,5 | 158 | 94 | 190,5 | 230 | 50 | 8xØ20 | 24 |
| 75,5 | 158 | 94 | 190,5 | 230 | 100 | 8xØ20 | 24 | ||
| 75,5 | 158 | 94 | 190,5 | 230 | 150 | 8xØ20 | 24 | ||
| 75,5 | 158 | 94 | 190,5 | 230 | 200 | 8xØ20 | 24 | ||
| 4″ | 300# | 75,5 | 158 | 94 | 200 | 255 | 50 | 8xØ23 | 32 |
| 75,5 | 158 | 94 | 200 | 255 | 100 | 8xØ23 | 32 | ||
| 75,5 | 158 | 94 | 200 | 255 | 150 | 8xØ23 | 32 | ||
| 75,5 | 158 | 94 | 200 | 255 | 200 | 8xØ23 | 32 |
Дополнительные опции
Материал фланца с удлинителем или без, отличный от нерж. стали 316.
Диафрагмы из нерж. стали 316 Ti, титана, монеля, никеля, хастеллоя-C, тантала также доступны.
Капиллярная трубка из нерж. стали 316, или покрытая нерж. сталью гибкая макс. длина 6 м.
Изготовление по запросу.
Фланцы с другими размерами UNI, ASME/ANSI или DIN доступны по запросу
Как заказать:
Укажите тип модели, размер присоединения, наличие удлинителя (если есть), диапазон измерения, температуру процесса.
Пример: модель SEP535 — 2” ANSI150 — 100mm — 0/25Bar — 50°C
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «TE.MA SEP535» с помощью специальной формы.
