Сменные зонды PT100 для измерения температуры
Производитель ROTRONIC, модель TF5A
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

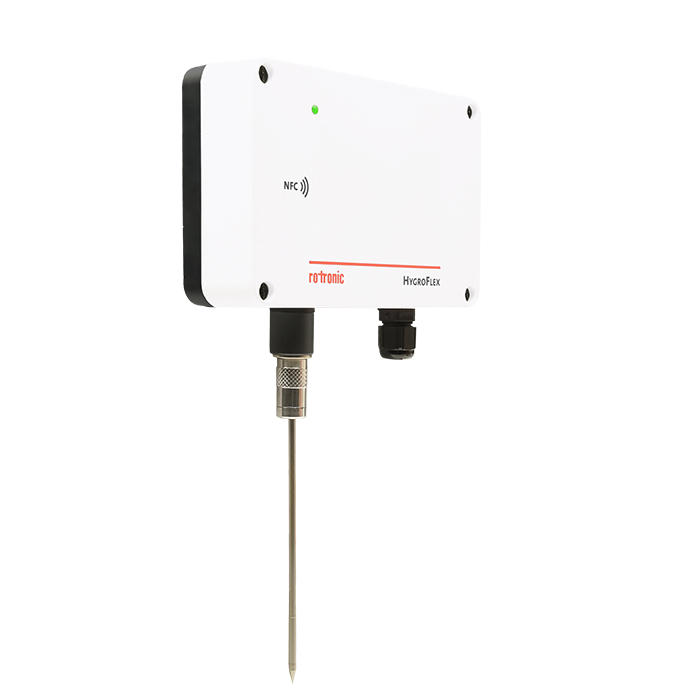

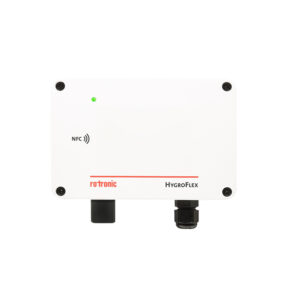

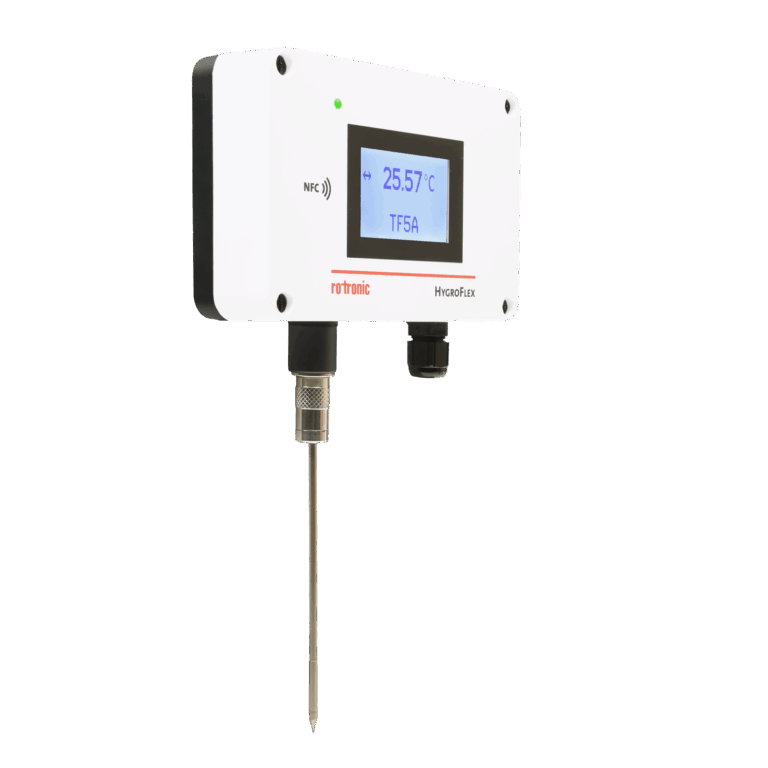

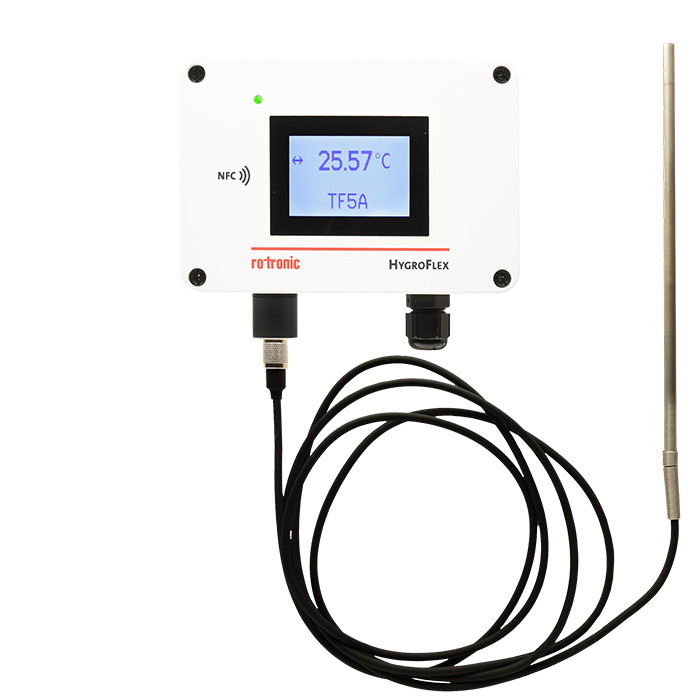

Современная серия температурных преобразователей HygroFlex5 совместима со всеми датчиками PT100 Rotronic и сторонних производителей с разъёмом binder на 4 контакта, обеспечивая широкий диапазон температурных опций и высокую точность. Температурные преобразователи TF5A доступны в настенном исполнении, с дисплеем или без него, и предлагают широкий диапазон регулировки масштабирования температуры через NFC.
Области применения
Особенности
| TF5A-2 2-проводный | TF5A-3 / TF5A-D 3/4-проводный | |
|---|---|---|
| Температурный датчик | PT100 Класс A, различные типы | |
| Точность @ 23°C | ± 0.1°C | |
| Время инициализации | Обычно 5 сек. | |
| Интервал измерений | 1 сек. | |
| Диапазон измерений | -200…600 °C (зависит от датчика) | |
| Рабочий диапазон | -10…60 °C с дисплеем | |
| -40…80 °C без дисплея | ||
| Дисплей | Разрешение до 2 знаков после запятой | |
| Аналоговые выходы | 4…20 мА | Свободно масштабируемые 0…1/5/10 В, 0…20, 4…20 мА |
| Разрешение аналогового выхода | 15 бит | |
| Цифровой выход | — | RS-485 сигналы на клеммнике |
| Подключение кабеля | 1 x M12, клеммные колодки | |
| Питание | 10…28 В пост. тока | 18…36 В пост. тока |
| Тип схемы | 2-проводная | 3 /4-проводная |
| Потребление тока | 2×23 мА | макс. 80 мА (при подключении обоих выходов) |
| Нагрузка на аналоговый выход | Макс. 500 Ом | |
| Интерфейс | UART, NFC и USB | |
| ПО | HygroSoft | |
| Материал корпуса | PC-ABS | |

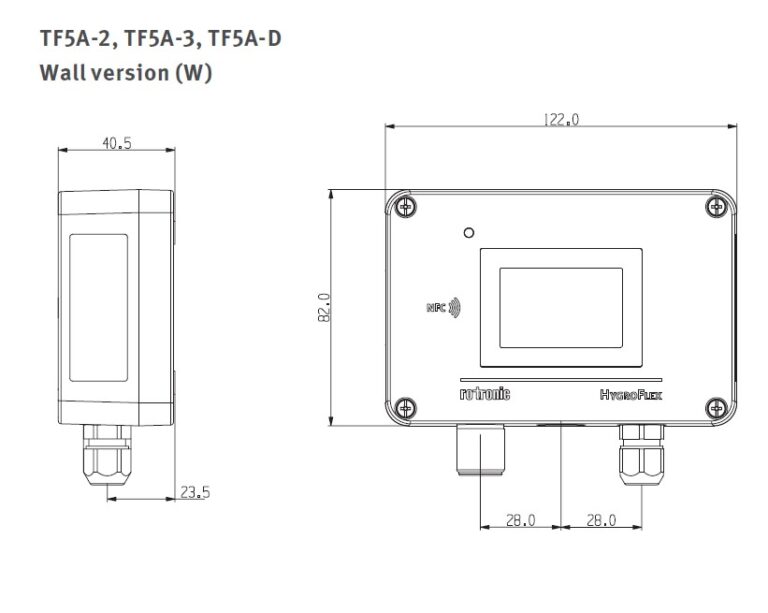

| Габариты | 122 x 82 x 40.5 мм | |
| Вес | 204 г | |
| Степень защиты IP | IP65 | |
| Материал пайки | Без свинца (Директива RoHS 2011/65/EU) | |
| Стандарты | Соответствие CE 2014/30/EU | |
| Соответствие | GAMP5 | |
Точность измерительной системы
| Преобразователь: TF5A Зависимость точности электроники преобразователя от температуры с датчиком PT100, измеряющим 100°C | |
| Точность при температуре окружающей среды -40°C | ± 0.3 °C |
| Точность при температуре окружающей среды -20°C | ± 0.2 °C |
| Точность при температуре окружающей среды 0°C | ± 0.1 °C |
| Точность при температуре окружающей среды 23°C | ± 0.05 °C |
| Точность при температуре окружающей среды 40°C | ± 0.15 °C |
| Точность при температуре окружающей среды 60°C | ± 0.25 °C |
| Точность при температуре окружающей среды 80°C | ± 0.3 °C |
| Температурные зонды PT100: AC1900 / AC1903 / AC1904 / AC1909 / AC1913-A / AC1916-AT | |
| Точность температурных датчиков PT100 | PT100 Класс A (DIN EN 60751) |
Для расчета общей точности преобразователя необходимо сложить все переменные.
Примечание: Для повышения общей точности измерений преобразователя и датчиков PT100 возможно выполнение индивидуальной калибровки.
Примеры при различных температурах
| Использование AC1900 при 0°C и TF5A при 23°C | |
| Точность AC1900 при 0°C | ± 0.15 °C |
| Точность электронных измерений TF5A при 23°C | ± 0.01 °C |
| Общая точность при 23°C | ± 0.16 °C1 |
| Использование AC1900 при 23°C и TF5A при 40°C | |
| Точность AC1900 при 23°C | ± 0.2 °C |
| Точность электронных измерений TF5A при 40°C | ± 0.08 °C |
| Общая точность при 40°C | ± 0.28 °C1 |
| Использование AC1900 при -50°C и TF5A при 0°C | |
| Точность AC1900 при -50°C | ± 0.25 °C |
| Точность электроники TF5A при 0°C | ± 0.06 °C |
| Общая точность при 0°C | ± 0.31 °C1 |
Зонды для датчиков температуры
| Код заказа | Тип | Точность | Рабочий диапазон | Кабель / Рабочий диапазон на разъёме |
| AC1900 | Жёсткий датчик, 100 мм x 3 мм | PT100 Класс A (DIN EN 60751) | -50…300 °C | -40…105 °C без кабеля |
| AC1903 | Кабельный датчик, 200 x 6 мм, негерметичный | -50…350 °C | -40…105 °C 2 м, термопластичный кабель | |
| AC1904 | Кабельный датчик, 50 мм x 6 мм, герметичный | -50…105 °C | -40…105 °C 2 м, термопластичный кабель | |
| AC1909 | Жёсткий датчик, 100 мм x 4.5 мм, для воздуха | -50…150 °C | -40…105 °C без кабеля | |
| AC1913-A | Каптоновый плёночный датчик, 20 x 15 x 2 мм | -50…200 °C | -40…105 °C 1 м, 4 провода PFA | |
| AC1916-A-T | Кабельный датчик, 60 мм x 6 мм, герметичный для высоких температур | -100…250 °C | -40…85 °C 2 м, кабель PTFE |
| Фото | Модель | Описание |
|---|---|---|
|
NFC-USB-READER | Устройства преобразователя температуры TF5A оснащены NFC-интерфейсом¹, с помощью которого прибор может быть сконфигурирован. Доступ к NFC-интерфейсу возможен с помощью мобильного телефона или компьютера, оснащённого NFC-считывателем. NFC-USB-READER имеет USB-разъём для подключения к компьютеру и не требует дополнительной настройки. Преобразователь совместим только с программным обеспечением HygroSoft. |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «ROTRONIC TF5A» с помощью специальной формы.
Вы можете купить ROTRONIC TF5A в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость ROTRONIC TF5A может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
