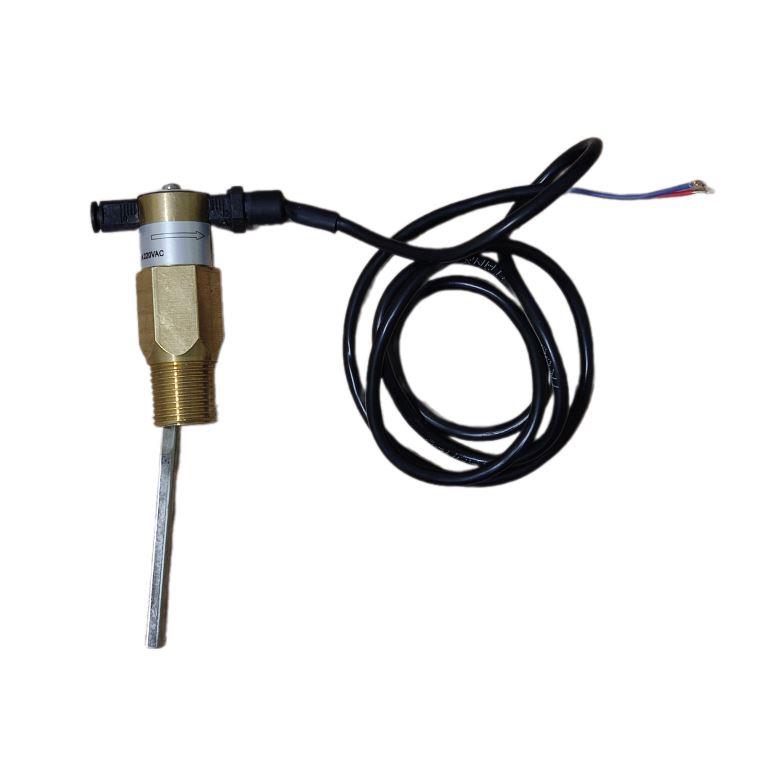

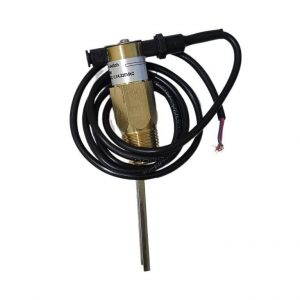

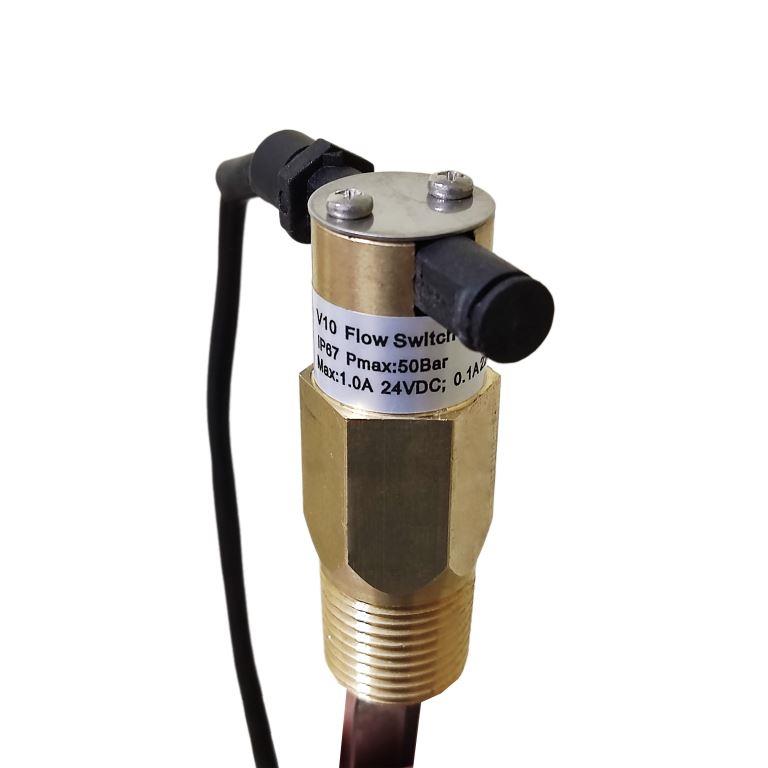

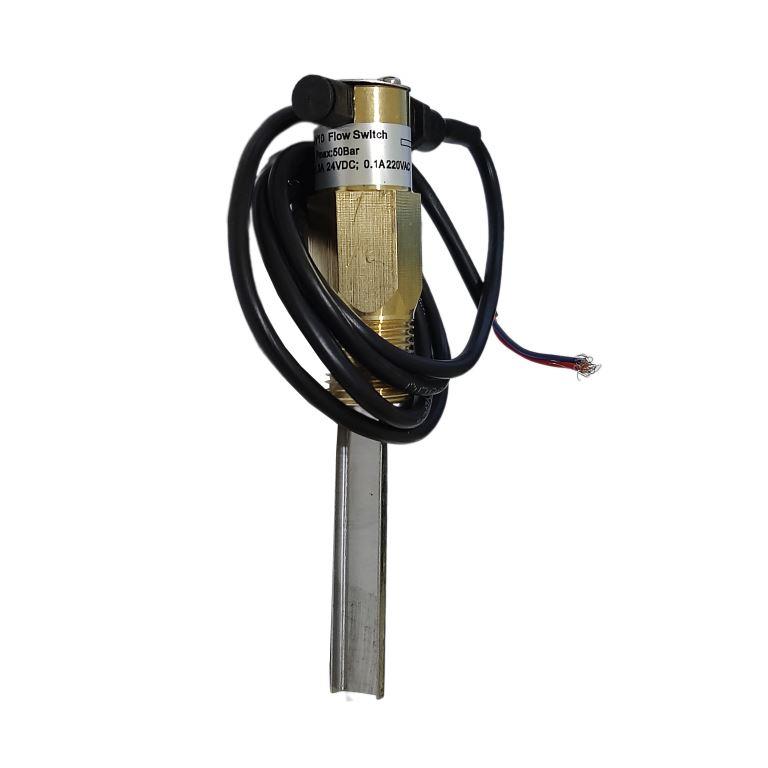

MIRKIP MFSV10 Лопастное реле потока воды IP66

Name: MIRKIP MFSV10 Лопастное реле потока воды IP66
Brand: MIRKIP
Price: 10500 RUB
Availability: InStock

Выгодная цена

Среда измерения: вода; предел температуры: от -40°C до 95°C; предел давления: 50 бар; степень защиты: IP66 (IP68 опционально). Монтажная ориентация: переключатель может быть установлен в любом положении, но расчеты скорости потока включения/выключения основаны на работе горизонтальной трубе и являются номинальными значениями.

			int(2275)
array(7) {
  [0]=>
  int(601)
  [1]=>
  int(65)
  [2]=>
  int(557)
  [3]=>
  int(594)
  [4]=>
  int(608)
  [5]=>
  int(607)
  [6]=>
  int(597)
}

Сделано в России. Производитель MIRKIP, модель MFSV10

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Розничная цена от 10 500 рублей

В наличии

В 2022 году компания ОЛИЛ стала официальным дистрибьютором MIRKIP – совместно российско-китайского бренда, направленного на импортозамещение КИПиА от производителей из недружественных стран.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Недорогой и надежный прибор для контроля наличия или отсутствия потока в системе. Прочный, герметично закрытый переключатель заключен в полипропиленовый корпус переключателя, который помещается в защищенный от утечек латунный корпус для сложных условий эксплуатации или дополнительный корпус из нержавеющей стали 303. Прибор может работать с трубами размером от 15 мм до 150 мм. Защита IP68 (опционально), сертификат CE для переключателя потока, сертификат UL для микропереключателя. Регулировка переключателя позволяет изменить положение реле на Нормально разомкнутое (NO) или Нормально замкнутое (ТС) в полевых условиях, просто ослабив два винта. Корпус переключателя расположен вне технологической среды, что упрощает переключение или обслуживание без прерывания технологического процесса.

Полноразмерная настраиваемая лопасть из нержавеющей стали снабжена съемным трафаретом. Этот трафарет откалиброван для редукционных тройников из латуни или чугуна и комбинаций прямого тройника/втулки из кованой стали. Допускается устанавливать в полевых условиях на трубопроводах диаметром от 1/2 до 6 дюймов.

Технические характеристики

Смачиваемые материалы	корпус: латунь, лопасть: нержавеющая сталь
Температура окружающей среды	от -40°C до 95°C
Средняя температура	от -40°C до 150°C
Размер трубы	DN15 — DN150
Питание	AC300V AC0.5A, DC350V DC0.7A, Max 50W
Провод	AWG22, длина 1000мм, красный
Максимальное давление	50 бар
Присоединение к трубе	наружная резьба BSP1/2″ (или обратитесь к производителю если необходимы другие опции)
Защита корпуса	IP66 (IP68 опционально)
Монтажная ориентация	переключатель может быть установлен в любом положении, но расчеты скорости потока включения/выключения основаны на работе горизонтальной трубе и являются номинальными значениями
Настройка точки уставки	настраиваемая лопасть

Таблица расхода

Расходы для холодной воды Примерные цифры включения/выключения Верхняя цифра галл/мин, нижняя цифра л/мин Материал корпуса Конфигурация реле				Расходы для воздуха Примерные цифры включения/выключения Верхняя цифра куб фут/мин, нижняя цифра л/мин
Труба	Настрой	N.O.	N.С.	Труба	Настрой	N.O.	N.С.
½”	L	2,6/2,3 9,8/8,7	2,6/2,5 9,8/9,5	½”	L	10,3/8,8 291,7/250	10,2/9,2 288/260
¾”	J	3,1/2,7 11,7/10,2	3,1/2,8 11,7/10,6	¾”	J	13/11,6 368,3/328	12,9/11,6 365/328
1”	H	4,8/4,5 18,2/17	4,8/4,4 18,2/16,7	1”	H	19,2/17,6 543,3/498	18,9/17,6 535/498
1-1/4”	E	6,2/5,6 23,5/21,2	6,1/5,6 23,1/21,2	1-1/4”	E	24,8/22,2 701,7/628	24,5/22,5 693/637
1-1/2”	C	8,2/7,7 31/29,1	8,2/7,7 31/29,1	1-1/2”	С	33,4/31,2 946,7/883	33/30,6 935/867
2”	Полный	9,5/9,1 36/34,4	9,5/9 36/34,1	2”	Полный	50,2/48,4 1422/1370	50,2/47,7 1422/1352

Область применения

Проверка расхода в котлах, водонагревателях и охладителях
Защита насосов, двигателей и другого оборудования от низкого расхода или его отсутствия
Автоматический запуск вспомогательных насосов и двигателей

Установка

Осторожно распакуйте переключатель и удалите упаковочный материал из нижней части корпуса. Обрежьте лопатку на отметке, соответствующей размеру используемой трубы. См. схему включения/выключения. ВНИМАНИЕ: Механические удары или вибрация могут привести к необратимому повреждению геркона. Будьте осторожны, не роняйте устройство на твердые поверхности и не ударяйте по блоку переключателя.
Нанесите ленту для уплотнения трубной резьбы или герметик для трубной резьбы на 1/2˝ наружной резьбы NPT и установите переключатель в трубопровод системы так, чтобы стрелка на боковой стороне направленной в сторону потока.
Подлючите проводку в соответствии с местными электротехническими нормами.
Индуктивные, емкостные и ламповые нагрузки могут создавать условия, вредные для геркона. Индуктивные нагрузки могут быть вызваны электромагнитными реле, электромагнитными соленоидами и электромагнитными счетчиками, в которых в качестве нагрузки цепи используются индуктивные компоненты. Емкостные нагрузки могут быть вызваны конденсаторами, подключенными последовательно или параллельно геркону. В замкнутой цепи длина кабеля (150 футов и более) до выключателя может вносить емкость. Ламповые нагрузки могут быть вызваны переключением нитей накала ламп, имеющих низкое холодное сопротивление.
В дополнение к этим причинам превышение максимальных электрических характеристик может привести к преждевременному или немедленному выходу из строя. К ним относятся пусковые и импульсные токи, превышающие максимальный коммутационный ток. Будьте внимательны при оценке нагрузок и токов системы. Для учета этих условий см. диаграммы на обороте, на которых изображены возможные решения.
