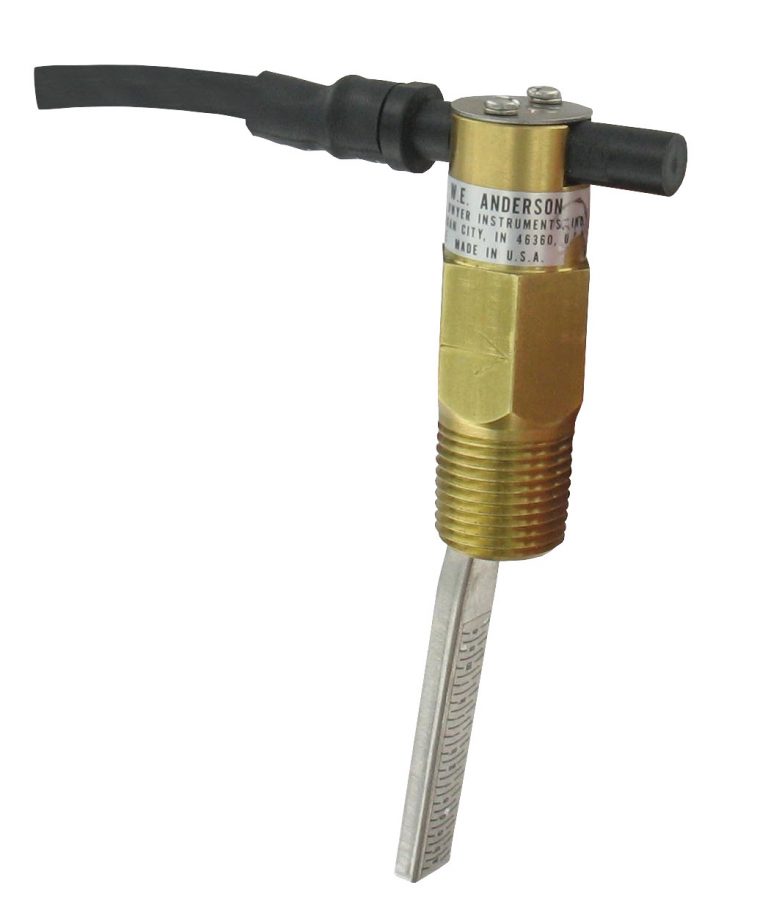

DWYER Flotect V10 Лопастное реле потока газа и жидкости SPST

Name: DWYER Flotect V10 Лопастное реле потока газа и жидкости SPST
Brand: DWYER
Price: 13200 RUB
Availability: InStock

Сконструировано для получения экономичного, надежного устройства для мониторинга присутствия или отсутствия потока в системе. Используются для проверки наличия или отсутствия потока в трубах, мониторинга автоматического оборудования и защиты его от сильного повреждения. Имеются исполнения из нержавеющей стали и латуни.

Предел давления: латунный корпус: 69 бар, корпус из нержавеющей стали: 138 бар; предел температуры: V10: 93°С, V11: 121°С. Уровень защиты: V10: Полипропилен, V11: Полибутилен терефталат (РВТ).

Подключение для эксплуатации: стандартная наружная резьба ½” NPT, возможен заказ с метрической резьбой. Монтажная ориентация: реле может устанавливаться в любом положении, но таблицы расходов включения/выключения базируются на работе в горизонтальной трубе и при номинальных значениях.

			int(10329)
array(6) {
  [0]=>
  int(601)
  [1]=>
  int(65)
  [2]=>
  int(556)
  [3]=>
  int(594)
  [4]=>
  int(608)
  [5]=>
  int(607)
}

Сделано в США. Производитель DWYER, модель V10

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Розничная цена от 13 200 рублей

В наличии

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DWYER V10

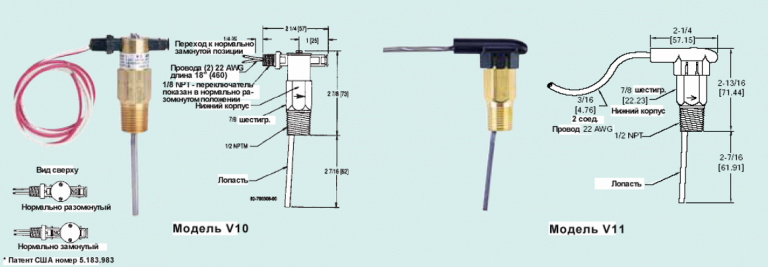

Реле расхода серии V10 использует жесткий, герметически уплотненный язычок переключателя, который герметизируется в полиэтиленовом корпусе переключателя и устанавливается в стандартный герметичный корпус из латуни или опциональный корпус из нерж. стали 303SS. Настройка патентованного переключателя позволяет пользователю на месте эксплуатации изменить положение реле на Нормально разомкнутое (NO) или Нормально замкнутое (ТС) просто ослаблением двух винтов. Корпус реле располагается вне среды технологического процесса, делая легким перенастройку или обслуживание без прерывания технологического потока.

Реле расхода Flotect серии V11 использует очень популярную конструкцию серии V10, к которой добавляется жесткая, встроенная электрическая проводка. Корпус переключателя сделанный из целого куска PBT вставляется в корпус и проводка, выполненная с эпоксидным уплотнением, делает реле стойким к атмосферным воздействиям, отвечающим стандартам NEMA 4. Использованный кабель 22 AWG стоек к УФ, замедляет горение и имеет стандартную длину 6 футов. Эта уникальная конструкция исключает необходимость прокладки кабеля между реле и панелью, что снижает стоимость установки.

Полноразмерная, настраиваемая лопасть из нержавеющей стали снабжается снимаемым плоским трафаретом. Этот трафарет калибруется для латунных или чугунных редукционных тройников и комбинаций прямого тройника из кованой стали / втулки. Допускается для полевой установки в трубопроводах с диаметром от ½” до 2”.

Преимущества

Превосходные характеристики благодаря прочной конструкции переключателя с магнитным приводом и герметичный геркон
Гибкость применения благодаря простой настройке полевого переключателя, позволяющей переключаться между нормально разомкнутым (NO) или нормально замкнутым (NC) без изменения электрического соединения подключения
Экономия времени и средств на техническое обслуживание благодаря легко заменяемой электрической сборке электрической сборки, которую можно легко заменить, не снимая устройство с установки, так что процесс не требуется остановка технологического процесса
Решение прикладных задач благодаря полноразмерной лопатке из нержавеющей стали с возможностью настройки в полевых условиях со съемным шаблоном, откалиброванным для редукционных тройников из латуни или ковкого чугуна с коваными стальными прямыми тройниками и насадками.

Область применения

Проверка расхода в котлах, водонагревателях и охладителях
Защита насосов, двигателей и другого оборудования от низкого расхода или его отсутствия
Автоматический запуск вспомогательных насосов и двигателей

Технические характеристики DWYER V10

ПРИМЕНЕНИЕ:	Совместимые газы и жидкости
МАТЕРИАЛ СМАЗКИ:	Лопасть: нержавеющая сталь 301SS. Корпус: латунь или нержавеющая сталь 303SS. Штифт и пружина: нержавеющая сталь 301SS, 302SS и 316SS. Магнит: керамика 8.
ПРЕДЕЛ ДАВЛЕНИЯ:	Латунный корпус: 69 бар, корпус из нержавеющей стали: 138 бар
ПРЕДЕЛ ТЕМПЕРАТУРЫ:	V10: 93°С, V11: 121°С
ТИП ПЕРЕКЛЮЧАТЕЛЯ:	Герметично уплотненный язычок переключателя SPST, V10: полевая настройка нормально разомкнутого и нормально замкнутого состояния.
ТРЕБОВАНИЯ К ПИТАНИЮ:	1,5А — 24В пост. тока резистивное, 0,001А — 200В пост. тока резистивное, 0,5А — 125В переменного тока.
ПРИСОЕДИНЕНИЕ КАБЕЛЕПРОВОДА:	Наружная резьба 1/8” NPT
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ:	V10: 22 AWG, длина 18” (460 мм). V11: 22 AWG, длина 6” (1,83 м). Для 200°C. 300В. Огнестойкость FEP изоляции и всего экрана.
ПОДКЛЮЧЕНИЕ ДЛЯ ЭКСПЛУАТАЦИИ:	Стандартная наружная резьба ½” NPT. Возможен заказ с метрической резьбой.
МОНТАЖНАЯ ОРИЕНТАЦИЯ:	Реле может устанавливаться в любом положении, но таблицы расходов включения/выключения базируются на работе в горизонтальной трубе и при номинальных значениях.
РЕГУЛИРОВКА ЗАДАННОЙ ТОЧКИ:	Настраивается лопасть
УРОВЕНЬ ЗАЩИТЫ:	V10: Полипропилен, V11: Полибутилен терефталат (РВТ).
ВЕС:	V10: 0,13 кг, V11: 0,165 кг

Таблица расхода

Расходы для холодной воды Примерные цифры включения/выключения Верхняя цифра галл/мин, нижняя цифра л/мин Материал корпуса Конфигурация реле				Расходы для воздуха Примерные цифры включения/выключения Верхняя цифра куб фут/мин, нижняя цифра л/мин
Труба	Настрой	N.O.	N.С.	Труба	Настрой	N.O.	N.С.
½”	L	2,6/2,3 9,8/8,7	2,6/2,5 9,8/9,5	½”	L	10,3/8,8 291,7/250	10,2/9,2 288/260
¾”	J	3,1/2,7 11,7/10,2	3,1/2,8 11,7/10,6	¾”	J	13/11,6 368,3/328	12,9/11,6 365/328
1”	H	4,8/4,5 18,2/17	4,8/4,4 18,2/16,7	1”	H	19,2/17,6 543,3/498	18,9/17,6 535/498
1-1/4”	E	6,2/5,6 23,5/21,2	6,1/5,6 23,1/21,2	1-1/4”	E	24,8/22,2 701,7/628	24,5/22,5 693/637
1-1/2”	C	8,2/7,7 31/29,1	8,2/7,7 31/29,1	1-1/2”	С	33,4/31,2 946,7/883	33/30,6 935/867
2”	Полный	9,5/9,1 36/34,4	9,5/9 36/34,1	2”	Полный	50,2/48,4 1422/1370	50,2/47,7 1422/1352

Модельный ряд DWYER V10

Модель	Материал корпуса	Конфигурация реле
V11-BNOA-6	Латунь	Нормально разомкнут
V11-BNCA-6	Латунь	Нормально замкнут
V11-SNOA-6	Нерж. сталь 303 SS	Нормально разомкнут
V11-SNCA-6	Нерж. сталь 303 SS	Нормально замкнут

Обозначение символов

1-й символ — серия:

V10 — реле расхода Flotect с латунным корпусом, размер мини
V10SS — реле расхода Flotect с корпусом из нержавеющей стали 303SS, размер мини

Опции:

ST — ярлык из нержавеющей стали
BSPT — технологическое соединение BSPT

Пример:

V10SS-ST — реле расхода Flotect, размер мини, корпус из нержавеющей стали, ярлык из нержавеющей стали

Цены на реле потока DWYER V10

Модель	Описание	Розничная цена, руб.
V10	V10 FLOTECT FLOW SW	13200
V10SS	V10SS FLOTECT FLOW SW	16800
V10-BSPT	BP V10 FLOW SW	13200
V10SS-BSPT	BP V10SS FLOW SW STAINLESS	16800

В прайс-листе указана розничная цена на DWYER Flotect V10 Лопастное реле потока газа и жидкости SPST при курсе $ не более 85 рублей. Стоимость может изменятся в зависимости от внешнеполитической обстановки и курсов валют. Для предприятий и торговых организаций предусмотрены индивидуальные скидки.
