DDTOP UQK(S)-100 Взрывозащищенный поплавковый сигнализатор уровня жидкости Exd IP66

Поплавковый сигнализатор уровня UQK(S)-100 подключается к резервуару или контейнеру через резьбу или фланцы. Когда уровень жидкости меняется, поплавок перемещается вместе с ней, так что магнитная сталь на другом конце стержня качается вверх и вниз. По конструкции поплавки можно разделить на обычные (UQK) и самоконтролирующиеся (UQKS). Самоконтролирующийся поплавковый регулятор уровня может контролировать движение внутреннего поплавка через внешнюю ручку, что обеспечивает большое удобство при настройке и обслуживании.

Температура окружающей среды: от -40℃～+80℃; средняя температура: -40℃≤T≤+135℃ (высокотемпературный тип: T≤450℃); тип контакта: SPDT (однополюсный двухконтактный), DPDT (двухполюсный двухконтактный). Степень защиты IP: IP66.

			int(20116)
array(9) {
  [0]=>
  int(1344)
  [1]=>
  int(824)
  [2]=>
  int(979)
  [3]=>
  int(722)
  [4]=>
  int(154)
  [5]=>
  int(156)
  [6]=>
  int(735)
  [7]=>
  int(982)
  [8]=>
  int(724)
}

Производитель DDTOP, модель UQK(S)-100

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DDTOP UQK(S)-100

Поплавковый сигнализатор уровня UQK(S)-100 подходит для контроля уровня жидкости или интерфейса и сигнализации для различных видов открытых или находящихся под давлением емкостей в производственных процессах в нефтяной, химической, энергетической, бумажной, пищевой промышленности и т.д.
пищевой промышленности и т.д.

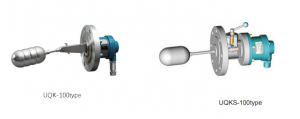

DDTOP UQK(S)-100

Поплавок изготовлен из материала 304, 316, TA2, а между смачиваемой частью и выходной частью разработан механизм теплоизоляции, который может использоваться в течение длительного времени при рабочих условиях 450 ℃.
Несущая давление часть полностью изолирована от электронных компонентов через систему магнитного соединения, что делает продукт более безопасным и долговечным, чем другие типы механических уплотнений.
Продукт прошел сертификацию функциональной безопасности SIL2 и сертификацию взрывозащищенности. Он может использоваться в различных рабочих условиях и может эффективно предотвращать возникновение аварий.

Принцип работы

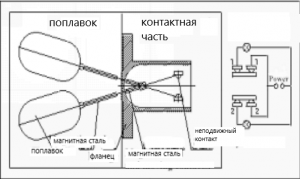

Поплавковый сигнализатор уровня UQK(S)-100 относится к двухпозиционным приборам уровня. Он состоит из поплавка и контактной части. Когда уровень изменяется, положение поплавка изменяется соответствующим образом и заставляет магнитную сталь на магнитная сталь на конце шарового стержня плавает вверх и вниз. В соответствии с принципом магнитного отталкивания, магнитная сталь установленная в контактной части, поднимается и опускается в обратном направлении. Подвижный контакт включается или выключается вместе с неподвижными контактами 1-1 и 2-2 для подачи сигнала тревоги в систему сигнализации или запуска и остановки насоса. В соответствии с различной структуре, он может быть разделен на обычный тип (UQK) и тип самодиагностики (UQKS). Поплавковый сигнализатор уровня UQKS может определить, движется ли внутренний поплавок или нет, с помощью внешней ручки, что очень удобно для регулировки и обслуживания. Поплавковый сигнализатор уровня UQK S）-105 может перемещаться в пилотной трубе резервуара и адаптироваться к внутренний плавающий верхний бак.

DDTOP UQK(S)-100

Область применения

Переработка нефти: установка коксования
Электроэнергетика: хранилище конденсата, резервуар для смазочного масла

Технические характеристики DDTOP UQK(S)-100

Мощность контактов: AC220В, DC50В (искробезопасный тип только для 24В);
Питание: AC220В、DC24В
Допустимый ток: AC1A、DC2A
Тип контакта: SPDT (однополюсный двухконтактный), DPDT (двухполюсный двухконтактный)
Температура окружающей среды: -40℃～+80℃
Средняя температура: -40℃≤T≤+135℃ (высокотемпературный тип: T≤450℃)
Плотность среды: ≥0.45г/см3
Смачиваемый материал: 304, 316L или по запросу
Стандарт фланца: HG/T20592-2009, HG/T20615-2009 или по запросу
Ввод питания: M20×1.5 (внутренняя резьба) или по запросу
Взрывозащищенность: ExdⅡCT1～CT5/T6 Gb；ExiaⅡCT1～CT5/T6 Ga
Уровень целостности безопасности: SIL Ⅱ
Степень защиты IP: IP66
Относительное оборудование: Защитный барьер (см. рекомендательный лист по защитным барьерам)

Таблица технических параметров для различных моделей

Модель	Номинальный диаметр(DN)	Номинальное давление (МПа)	Диапазон действия (мм)	Режим регулировки	Тип монтажа
UQK(S)-101	DN80、DN100	≤5.0MPa	10	Нерегулируемый	Горизонтальный
UQK(S)-1011			60		Горизонтальный
UQK(S)-1012			40		Вертикальный
UQK(S)-102			45～550	Регулируемый шаг	Горизонтальный
UQK(S)-103			10～1000	Плавная регулировка	Вертикальный
UQK(S)-104	DN20~DN50		10	Нерегулируемый	Наружная горизонтальная
UQK(S)-105	DN100		10	Нерегулируемый	Горизонтальный

Как заказать DDTOP UQK(S)-100

Таблица выбора моделей

Модель	Код			Содержание
UQK-				Общий поплавковый контроллер уровня
UQKS-				Самоконтролирующийся поплавковый регулятор уровня
	1			101тип
	2			102 тип (длина грифа не более 70 мм для самоконтроля))
	3			103 тип (длина грифа не более 70 мм для самоконтроль)
	4			104 тип
	5			1011 тип
	6			1012 тип
	F			105 тип
		A		1.0MПa
		B		4.0MПa
		C		Другой класс давления
				Длина грифа 70≤L≤200 мм (L=70 мм, не требуется маркировка)
				Средняя плотность (г/см3)
			d	Взрывозащищенная изоляция
			i	Искробезопасно
UQK-	□	□	□
UQKS	□	□	□

Пример
UQK-1B150-0.8d — обычный тип UQK-101, номинальное давление 4.0МПа, длина горловины 150мм, средняя плотность 0,8г/см³, взрывобезопасный. UQKS-1B150-0.8d — самоконтролирующийся тип UQKS-101, номинальное давление 4.0МПа, длина горловины 150мм, средняя плотность 0,8 г/см³, взрывобезопасный.
