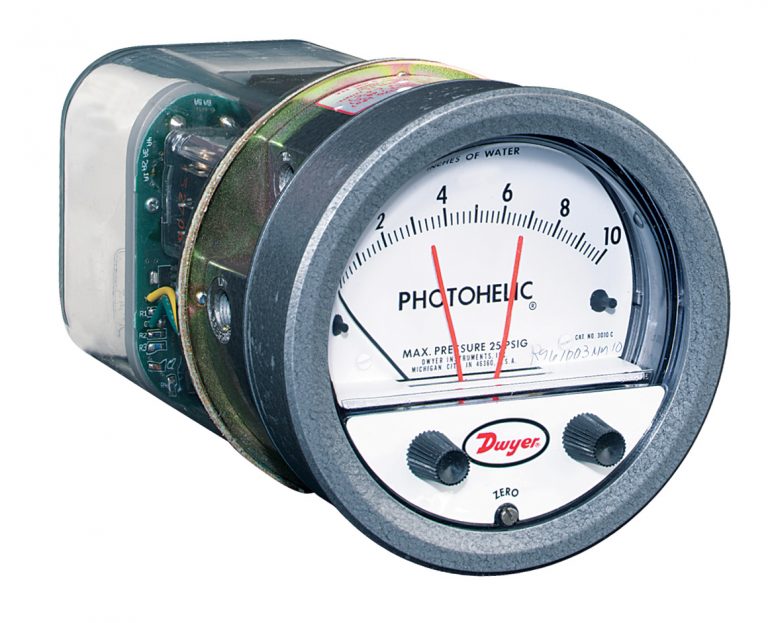

Dwyer Photohelic А3000 Электроконтактный манометр давления воздуха и газа

Name: Dwyer Photohelic А3000 Электроконтактный манометр давления воздуха и газа
Brand: DWYER
Price: 150606 RUB
Availability: InStock

Электроконтактный манометр давления Photohelic А3000 применяется в качестве универсальных, обладающих высокой точностью повторений электроконтактных манометров. Работа манометра не зависит от срабатываний контактных переключателей, даже во время перебоев. Работает на фотоэлементах. Состоит в Государственном реестре средств измерения. Применение: идеально подходят для управления вентиляторами, демпферами и т.д.

Среда измерения: Воздух и негорючие, совместимые газы; Предел температуры: от -6,67 до 48,9°C. Предлагаются опции для более низких температур.

Точность: ±2% по всей шкале при 21,1°C, ±3% для моделей –0 и ±4% для моделей –00.

Предел давления: : -0,677 до 1,72 бара. Для опции MP – 2,41 бара, для опции HP –5,52 бара. 36003S –36010S –10,34 бара, для 36020S и выше – 1,2 х верхнее давление шкалы.

Подключения для эксплуатации: штуцеры «мама» на 1/8 NPT (National tube treat, стандартная трубная резьба).

Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.

			int(6635)
array(19) {
  [0]=>
  int(127)
  [1]=>
  int(533)
  [2]=>
  int(644)
  [3]=>
  int(140)
  [4]=>
  int(142)
  [5]=>
  int(793)
  [6]=>
  int(789)
  [7]=>
  int(654)
  [8]=>
  int(622)
  [9]=>
  int(1039)
  [10]=>
  int(1041)
  [11]=>
  int(620)
  [12]=>
  int(646)
  [13]=>
  int(1049)
  [14]=>
  int(1059)
  [15]=>
  int(859)
  [16]=>
  int(634)
  [17]=>
  int(141)
  [18]=>
  int(797)
}

Сделано в США. Производитель DWYER, модель Photohelic А3000

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Розничная цена от 150 606 рублей

В наличии

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

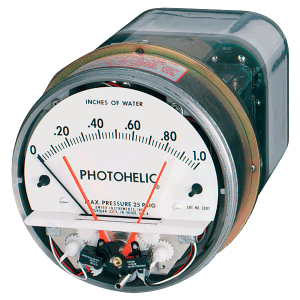

Описание Dwyer Photohelic А3000

Электроконтактные манометры Photohelic A3000 универсальны, обладают высокой точностью повторений контактных реле, объединенных с точным манометром испытанной временем конструкции Magnehelic. Приборы Photohelic, могут применяться для измерения и управления положительным, отрицательным или дифференциальным давлением воздуха и совместимых газов. Стандартные модели имеют предел измерения до 1,7 бара с вариантами до 2,4 бара или 5,5 бара. Модели 36000S с пределом 620 бар могут использоваться для измерения давлений до 413 бар.

Конструкция включает в себя два фототранзистора, для управления по верхнему и нижнему пределам давления используются реле с двухполюсными перекидными контактами. Индикаторы задаваемых значений можно быстро переместить при помощи выведенных на переднюю панель регуляторов. Равная ширине стрелки мертвая зона для каждого задаваемого значения, составляет менее 1% по всей шкале. Задаваемые значения могут быть взаимно блокированы, что обеспечивает изменяемую мертвую зону, идеальную для управления вентиляторами, демпферами и т.д. Работа манометра не зависит от срабатываний контактных реле давления, даже во время перебоев электропитания. Предлагаются модели с полным пределом шкалы от низкого 0-6мм до 21 бар, для измерения только положительного давления – до 413 бар.

Особенности реле-преобразователя

Изготовленный из пластика корпус защищает все элементы электроники. Выполненные на транзисторах и интегральных схемах электронные цепи смонтированы на печатных платах из стеклопластика на основе эпоксидной смолы и негорючих клеммных колодках (только для серии А3000).

Область применения

Контактные датчики давления/манометры обеих серий обеспечивают возможность считывания величин давления, а также срабатывание по высокому — низкому задаваемому значению. Как при индивидуальном использовании, так и в составе установок, контактные датчики давления/манометры Photohelic® используются для управления давлением в системах кондиционирования воздуха, камерах с очищенным воздухом, гидравлических/пневматических системах управления, оборудовании для обработки материалов, устройствах сигнализации или управления систем отвода дыма, управления давлением в пневматических сооружениях и системах для измерения дыхательного и кровяного давления.

Каждый датчик давления характеризуется следующими эксплуатационными и монтажными преимуществами:

Лицевая панель и передняя крышка (с регуляторами задаваемых значений и винтом установки нуля), снимается для обеспечения доступа к механизму установки задаваемых значений Photohelic®.
Крышка из прозрачного поликарбонатного пластика.
Стрелка манометра и заслонка луча установлены на спирали и балансировочном противовесе. Заслонка, проходя через прорезь оптического концевого выключателя, открывает и закрывает фототранзистор от инфракрасного луча, в зависимости от давления.
Световой экран эффективно защищает фототранзисторы от источников интенсивного света, не препятствуя, тем не менее, свободному движению стрелки. Придает «законченность» внешнему виду прибора.
Оптические концевые выключатели используются для обеспечения длительного срока надежного функционирования. Устанавливаются непосредственно на указатели задаваемых значений. Для обеспечения высокой точности срабатывания контактных датчиков они индивидуально совмещаются.
Полугибкий вал привода соединяется с регуляторами задаваемых значений.
Винт установки нуля — соединяется с винтом установки нуля на крышке.
Пластиковый корпус защищает элементы электроники и электрические соединения.
Разъемы из поликарбонатного пластика или клеммные колодки не воспламеняются (только А3000).
Выполненные из стеклопластика на основе эпоксидной смолы печатные платы обеспечивают длительное и надежное функционирование.
Реле нагрузки с двухполюсными перекидными контактами с возможностью фиксации состояния для обеспечения более широкой универсальности.
Электроника предусмотрена для работы от сети переменного тока 120В, 50/60Гц с разбросом напряжений ±10%. Предлагаются особые блоки на 240В или 24В опционально.
Индикаторы задаваемых значений контактного датчика давления непрерывно отображают задаваемые значения.
Подпружиненная фрикционная муфта предотвращает возможность повреждения механизма задаваемых значений оператором.

Технические характеристики Dwyer Photohelic А3000

ПРИМЕНЕНИЕ:	воздух и негорючие, совместимые газы
СМАЧИВАЕМЫЕ МАТЕРИАЛЫ:	Проконсультируйтесь на заводе
ТОЧНОСТЬ:	±2% по всей шкале при 21,1°C, ±3% для моделей –0 и ±4% для моделей –00.
ПРЕДЕЛ ДАВЛЕНИЯ:	-0,677 до 1,72 бара. Для опции MP – 2,41 бара, для опции HP –5,52 бара. 36003S-36010S – 10,34 бара,
ПРЕДЕЛ ТЕМПЕРАТУРЫ:	от -6,67 до 48,9°C. Предлагаются опции для более низких температур.
ПОДКЛЮЧЕНИЕ ДЛЯ ЭКСПЛУАТАЦИИ:	штуцеры «мама» на 1/8 NPT (National tube treat, стандартная трубная резьба).

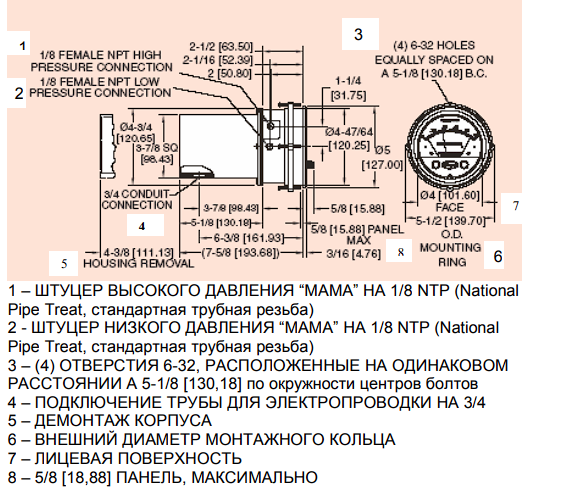

РАЗМЕРЫ:	лицевая шкала 101,6мм, внешний диаметр 127мм х 209,55мм.
ВЕС:	1,81 кг.

Модельный ряд Dwyer Photohelic А3000

ПРИМЕР	A3000-00N	24VAC	Серия A3000-00N-24VAC Photohelic® Pressure Switch/Gage, диапазон .05-0-0.2″ w.c., с реле 24VAC.
ОПЦИИ		24VAC 240VAC AT COO DEED EDED EDDE ED EXPL G HC HL HP LH LL OLS LT M MP NIST R RMR RMR1 RMR2 RMR3 RMR10 RMR15 RMR20 RMR25 RMR30 RMR40 RMR50 RMR60 RMR70 RMR80 RMR90 RMR100 SRH SRL ST TA TAMP WP Y	Реле 24 VAC Реле 220/240 VAC Алюминиевая бирка Сертификат о происхождении Энергизация (низ: деэнерг./энерг.; верх: энерг./деэнерг.) Энергизация (низ: энерг./деэнерг.) Энергизация (низ: энерг./деэнерг.; верх: деэнерг./энерг.) Энергизация (точка: энерг./деэнерг.) Взрывозащищенный корпус с вентиляцией и дренажем Зеленая накладка на шкалу Горизонтальная калибровка (90° лицом вверх) Опция фиксации (высокое/низкое) Высокое давление Опция фиксации (низкое/высокое) Опция фиксации (низкое/низкое) Без реле Низкая температура Накладка на шкалу «зеркало» Среднее давление Сертификат калибровки NIST Красная накладка на шкалу Дистанционное реле, стандарт 5 футов Дистанционное реле 1 фут Дистанционное реле 2 фута Дистанционное реле 3 фута Дистанционное реле 10 футов Дистанционное реле 15 футов Дистанционное реле 20 футов Дистанционное реле 25 футов Дистанционное реле 30 футов Дистанционное реле 40 футов Дистанционное реле 50 футов Дистанционное реле 60 футов Дистанционное реле 70 футов Дистанционное реле 80 футов Дистанционное реле 90 футов Дистанционное реле 100 футов Одиночная правая фиксация (высокая) Одиночная правая фиксация (низкая) Нержавеющая стальная бирка Угол наклона от вертикали в градусах (-90 до 90) Защита от вандализма Влагозащищенный корпус Желтая накладка на шкалу

Аксессуары для

Фото	Модель	Описание
	A-601	Ручной переключатель сброса
	A-298	Плоский алюминиевый кронштейн для скрытого монтажа
	410518-00	Регулировочный инструмент для опции защиты от вскрытия

Цены на

Модель	Описание	Наличие	Цена	Кол-во
A3000-0	Реле/датчик давления, диапазон 0-.50" в.ст.	от 12 недель	от 150 606 рублей	- +
A3000-00	Реле/датчик давления, диапазон 0-.25 дюймов в.ст.	от 12 недель	от 159 030 рублей	- +
A3000-00AV	Реле давления/манометр, диапазон 0-.25" w.c./300-2000 FPM. Примечание: требуется трубка Пито.	от 12 недель	от 159 030 рублей	- +
A3000-00N	Реле/датчик давления, диапазон от .05 до .20 дюймов в.ст.	от 12 недель	от 159 030 рублей	- +
A3000-0AV	Реле давления/манометр, диапазон 0-.50" w.c./500-2800 FPM. Примечание: требуется трубка Пито.	от 12 недель	от 150 606 рублей	- +
A3000-1.5KPA	Реле/датчик давления, диапазон 0-1,5 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-100CM	Реле/датчик давления, диапазон 0-100 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-100MM	Реле давления/манометр, диапазон 0-100 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-10KPA	Реле/датчик давления, диапазон 0-10 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-10MM	Реле давления/манометр, диапазон 0-10 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-125PA	Реле/датчик давления, диапазон 0-125 Па.	от 12 недель	от 150 606 рублей	- +
A3000-150CM	Реле/датчик давления, диапазон 0-150 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-15CM	Реле/датчик давления, диапазон 0-15 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-15KPA	Реле/датчик давления, диапазон 0-15 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-1KPA	Реле/датчик давления, диапазон 0-1 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-200CM	Реле/датчик давления, диапазон 0-200 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-20CM	Реле/датчик давления, диапазон 0-20 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-20KPA	Реле/датчик давления, диапазон 0-20 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-250CM	Реле/датчик давления, диапазон 0-250 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-250PA	Реле/датчик давления, диапазон 0-250 Па.	от 12 недель	от 150 606 рублей	- +
A3000-10CM	Реле/датчик давления, диапазон 0-10 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-25CM	Реле/датчик давления, диапазон 0-25 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-150MM	Реле давления/манометр, диапазон 0-150 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-25KPA	Реле/датчик давления, диапазон 0-25 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-250MM	Реле/датчик давления, диапазон 0-250 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-25MM	Реле давления/манометр, диапазон 0-25 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-300CM	Реле/датчик давления, диапазон 0-300 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-30CM	Реле/датчик давления, диапазон 0-30 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-40CM	Реле/датчик давления, диапазон 0-40 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-30KPA	Реле/датчик давления, диапазон 0-30 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-3KPA	Реле/датчик давления, диапазон 0-3 кПа.	от 12 недель	от 150 606 рублей	- +
A3300-20CM	Реле давления/манометр, диапазон 10-0-10 см вод.ст.	от 12 недель	от 154 818 рублей	- +
A3000-4KPA	Реле/датчик давления, диапазон 0-4 кПа.	от 12 недель	от 150 606 рублей	- +
A3000-1CM	Реле давления/манометр, диапазон 0-1 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-500PA	Реле/датчик давления, диапазон 0-500 Па.	от 12 недель	от 150 606 рублей	- +
A3000-2CM	Реле/датчик давления, диапазон 0-2 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-50CM	Реле/датчик давления, диапазон 0-50 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-5CM	Реле/датчик давления, диапазон 0-5 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-50MM	Реле давления/манометр, диапазон 0-50 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-8CM	Реле/датчик давления, диапазон 0-8 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-5KPA	Реле/датчик давления, диапазон 0-5 кПа.	от 12 недель	от 150 606 рублей	- +
A3300-4CM	Реле/датчик давления, диапазон 2-0-2 см вод.ст.	от 12 недель	от 154 818 рублей	- +
A3300-10CM	Реле/датчик давления, диапазон 5-0-5 см вод.ст.	от 12 недель	от 154 818 рублей	- +
A3000-60PA	Реле/датчик давления, диапазон 0-60 Па.	от 12 недель	от 159 030 рублей	- +
A3300-30CM	Реле/датчик давления, диапазон 15-0-15 см вод.ст.	от 12 недель	от 154 818 рублей	- +
A3000-6MM	Реле давления/манометр, диапазон 0-6 мм вод.ст.	от 12 недель	от 159 030 рублей	- +
A3000-750PA	Реле/датчик давления, диапазон 0-750 Па.	от 12 недель	от 150 606 рублей	- +
A3000-20MM	Реле давления/манометр, диапазон 0-20 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-80CM	Реле/датчик давления, диапазон 0-80 см вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-80MM	Реле давления/манометр, диапазон 0-80 мм вод.ст.	от 12 недель	от 150 606 рублей	- +
A3000-8KPA	Реле/датчик давления, диапазон 0-8 кПа.	от 12 недель	от 150 606 рублей	- +
A3001	Реле/датчик давления, диапазон 0-1,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3001AV	Реле/датчик давления, диапазон 0-1,0" в.с.500-4000 FPM. Примечание: требуется трубка Пито.	от 12 недель	от 150 606 рублей	- +
A3002	Реле/датчик давления, диапазон 0-2,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3002AV	Реле давления/манометр, диапазон 0-2,0" в.с./1000-5600 FPM. Примечание: требуется трубка Пито.	от 12 недель	от 150 606 рублей	- +
A3003	Реле/датчик давления, диапазон 0-3,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3004	Реле/датчик давления, диапазон 0-4,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3005	Реле/датчик давления, диапазон 0-5,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3006	Реле/датчик давления, диапазон 0-6,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3008	Реле/датчик давления, диапазон 0-8,0" в.ст.	от 12 недель	от 150 606 рублей	- +
A3010	Реле/датчик давления, диапазон 0-10 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3010AV	Реле давления/манометр, диапазон 0-10" w.c./2000-12500 FPM. Примечание: требуется трубка Пито.	от 12 недель	от 150 606 рублей	- +
A3015	Реле/датчик давления, диапазон 0-15 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3020	Реле/датчик давления, диапазон 0-20 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3025	Реле/датчик давления, диапазон 0-25 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3030	Реле/датчик давления, диапазон 0-30 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3040	Реле/датчик давления, диапазон 0-40 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3050	Реле/датчик давления, диапазон 0-50 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3060	Реле/датчик давления, диапазон 0-60 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3080	Реле/датчик давления, диапазон 0-80 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3100	Реле/датчик давления, диапазон 0-100 дюймов в.ст.	от 12 недель	от 150 606 рублей	- +
A3150	Реле давления/манометр, диапазон 0-150" в.ст.	от 12 недель	от 150 606 рублей	- +
A3201	Реле давления/манометр, диапазон 0-1 psi.	от 12 недель	от 150 516 рублей	- +
A3202	Реле давления/манометр, диапазон 0-2 psi.	от 12 недель	от 150 606 рублей	- +
A3203	Реле/датчик давления, диапазон 0-3 psi.	от 12 недель	от 150 606 рублей	- +
A3204	Реле давления/манометр, диапазон 0-4 psi.	от 12 недель	от 150 606 рублей	- +
A3205	Реле/датчик давления, диапазон 0-5 фунтов на квадратный дюйм.	от 12 недель	от 150 606 рублей	- +
A3210	Реле давления/манометр, диапазон 0-10 фунтов на квадратный дюйм, стандартная опция для среднего давления.	от 12 недель	от 174 312 рублей	- +
A3215	Реле давления/манометр, диапазон 0-15 фунтов на квадратный дюйм, опция среднего давления в стандартной комплектации.	от 12 недель	от 174 312 рублей	- +
A3220	Реле давления/манометр, диапазон 0-20 фунтов на квадратный дюйм, опция среднего давления в стандартной комплектации.	от 12 недель	от 174 312 рублей	- +
A3230	Реле давления/манометр, диапазон 0-30 фунтов на квадратный дюйм, стандартная опция высокого давления.	от 12 недель	от 216 918 рублей	- +
A3300-0	Реле/датчик давления, диапазон .25-0-.25" w.c.	от 12 недель	от 159 030 рублей	- +
A3300-1KPA	Реле/датчик давления, диапазон .5-0-.5 кПа.	от 12 недель	от 154 818 рублей	- +
A3300-20MM	Реле давления/манометр, диапазон 10-0-10 мм вод.ст.	от 12 недель	от 154 818 рублей	- +
A3300-250PA	Реле/датчик давления, диапазон 125-0-125 Па.	от 12 недель	от 154 818 рублей	- +
A3300-30MM	Реле давления/манометр, диапазон 15-0-15 мм вод.ст.	от 12 недель	от 154 818 рублей	- +
A3300-3KPA	Реле/датчик давления, диапазон 1,5-0-1,5 кПа.	от 12 недель	от 154 818 рублей	- +
A3300-500PA	Реле давления/манометр, диапазон 250-0-250 Па.	от 12 недель	от 154 818 рублей	- +
A3301	Реле/датчик давления, диапазон .5-0-.5" в.с.	от 12 недель	от 154 818 рублей	- +
A3302	Реле давления/манометр, диапазон 1-0-1" w.c.	от 12 недель	от 154 818 рублей	- +
A3304	Реле давления/манометр, диапазон 2-0-2" w.c.	от 12 недель	от 154 818 рублей	- +
A3310	Реле/датчик давления, диапазон 5-0-5" в.ст.	от 12 недель	от 154 818 рублей	- +
A3320	Реле/датчик давления, диапазон 10-0-10" в.ст.	от 12 недель	от 154 818 рублей	- +
A3330	Реле/датчик давления, диапазон 15-0-15" в.с.	от 12 недель	от 154 818 рублей	- +

Развернуть таблицу

Инструкция по эксплуатации DWYER Photohelic А3000

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «DWYER Photohelic А3000» с помощью специальной формы.
