DDTOP MLT Взрывозащищенный магнитострикционный датчик уровня агрессивных жидкостей 4-20 мА Hart Exd IP66

Магнитострикционный уровнемер типа MLT является разновидностью высокоточного уровнемера, а также устанавливается в качестве внешнего связующего преобразователя на местном уровнемере. Изделие может быть использовано для измерения уровня и интерфейса. Через магнитострикционный провод, являющийся основной частью датчика, небольшие изменения векторов магнитного поля преобразуются в механические волны.

Выходной сигнал: от 4～20мA+HART; диапазон: 200мм～6000мм; диаметр зонда: Φ12мм; номинальное давление: ≤11.0MПa; температура среды: от -40℃～+160℃; температура окружающей среды: от -40℃～+70℃; точность: ±2 мм. Степень защиты IP: IP66

Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.

			int(20069)
array(15) {
  [0]=>
  int(1339)
  [1]=>
  int(1344)
  [2]=>
  int(741)
  [3]=>
  int(824)
  [4]=>
  int(979)
  [5]=>
  int(722)
  [6]=>
  int(726)
  [7]=>
  int(154)
  [8]=>
  int(742)
  [9]=>
  int(156)
  [10]=>
  int(735)
  [11]=>
  int(982)
  [12]=>
  int(724)
  [13]=>
  int(989)
  [14]=>
  int(734)
}

Производитель DDTOP, модель MLT

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DDTOP MLT

Магнитострикционный датчик уровня MLT в основном спроектирован и разработан на принципе магнитострикции. Это современный измерительный прибор, который объединяет в себе такие преимущества, как высокая точность измерения, быстрый отклик, хорошая надежность, длительный срок службы и изысканная конструкция. Магнитострикционный датчик уровня MLT преобразует уровень жидкости в двухпроводной стандартный сигнал 4~20 мА, и в то же время с коммуникационным протоколом HART. Продукция широко используются в нефтяной, химической, металлургической, пищевой и других областях. Схема датчика передает импульсы тока по магнитострикционному проводу внутри трубки датчика, формируя кольцевое магнитное поле вокруг магнитострикционного провода. Когда поплавок сталкивается с поплавком, магнитное поле, создаваемое постоянным магнитом внутри поплавка, намагничивает магнитострикционный провод в осевом направлении. Когда два магнитных поля накладываются, импульс передается вдоль магнитострикционного провода к верхнему и нижнему концам датчика соответственно, и положение поплавка точно подтверждается путем измерения разницы во времени между начальным и обратным импульсами.

4 кнопки интерфейса управления и графический дисплей LCD обеспечат более эффективную конфигурацию, калибровку, измерение, отображение неисправностей и другие функции.
Изделие определяет смещение путем измерения разницы во времени между переданным импульсом и обратным импульсом, точность очень высока и может достигать 0,5% или лучше.
Изделие может измерять уровень или интерфейс. Это настоящее многопараметрическое измерение.
Продукт может быть легко объединен с магнитным уровнемером.

Принцип работы

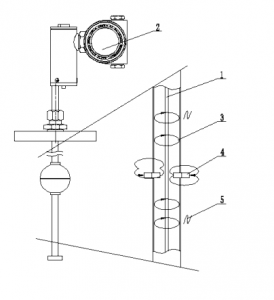

Основу магнитострикционного уровнемера типа MLT составляет датчик, а сердечник датчика, магнитострикционный провод, изготовлен из редкоземельного супермагнитострикционного материала, который известен как «золото черной земли» в современной промышленности. Он обладает такими преимуществами, как высокая величина деформации и сильная способность преобразования электрических (магнитных) механических волн, которая может преобразовывать небольшие изменения вектора магнитного поля в механические волны. Принцип работы: натянутая магнитострикционная проволока (1) внутри чувствительной трубки, цепь датчика испускает импульсы тока (2) вдоль магнитострикционного провода, формируя тем самым круговое магнитное поле вокруг магнитострикционного провода. (3) Внутри поплавка находится набор постоянных магнитов (4), магнитное поле которых заставляет магнитострикционный провод намагничиваться в осевом направлении. При наложении двух магнитных полей возникает крутильный импульс (5) генерируется в положении поплавка. Импульс передается на оба конца вдоль магнитострикционной линии, один конец передается в верхнюю часть трубки датчика, принимается цепью датчика, а другой конец передается в нижнюю часть чувствительной трубки. Разница во времени между начальным импульсом и обратный импульс измеряется для определения положения поплавка.

DDTOP MLT

Область применения

Химическая промышленность: герметизация резервуаров
Природный газ: Рекуперация паров
Электроэнергетика: Деаэратор
Очистка сточных вод: Поток газа из метантенка

Технические характеристики DDTOP MLT

Источник питания: 24В DC
Выходной сигнал: 4～20мA+HART
Диапазон: 200мм～6000мм
Диаметр зонда: Φ12мм
Номинальное давление: ≤11.0MПa
Температура среды: -40℃～+160℃
Температура окружающей среды: -40℃～+70℃
Точность: ±2 мм
Разрешение: 1 мм
Мин. Разница в плотности: 0,45 г/см3
Смачиваемый материал: 316L или по требованию заказчика
Технологический интерфейс: Резьбовой интерфейс, стандартный фланец (по требованию заказчика) или другие.
Электрический интерфейс: M20×1.5 (внутренняя резьба) или по требованию заказчика
Взрывозащищенность: Ex ia IIC T5/T6 Ga；Ex d IIC T1～T5/T6 Gb
Степень защиты IP: IP66

Как заказать DDTOP MLT

Таблица выбора моделей

Модель	Код				Содержание
MLT-					Магнитострикционный датчик уровня
	Материал датчика
	1				316L
	2				Другие
		Выходной сигнал
		S			Измерение уровня
		J			Измерение интерфейса
			Процесс соединения
			1		Резьбовое крепление сверху (≥11/2″)
			2		Фланцевый монтаж сверху (≥DN50)
			3		С камерой (верхний монтаж)
			4		С камерой (боковое крепление)
			5		Передатчик (Для использования с магнитным уровнемером)
				Взрывозащищенный тип
				i	Искробезопасность
				d	Огнеупорный
