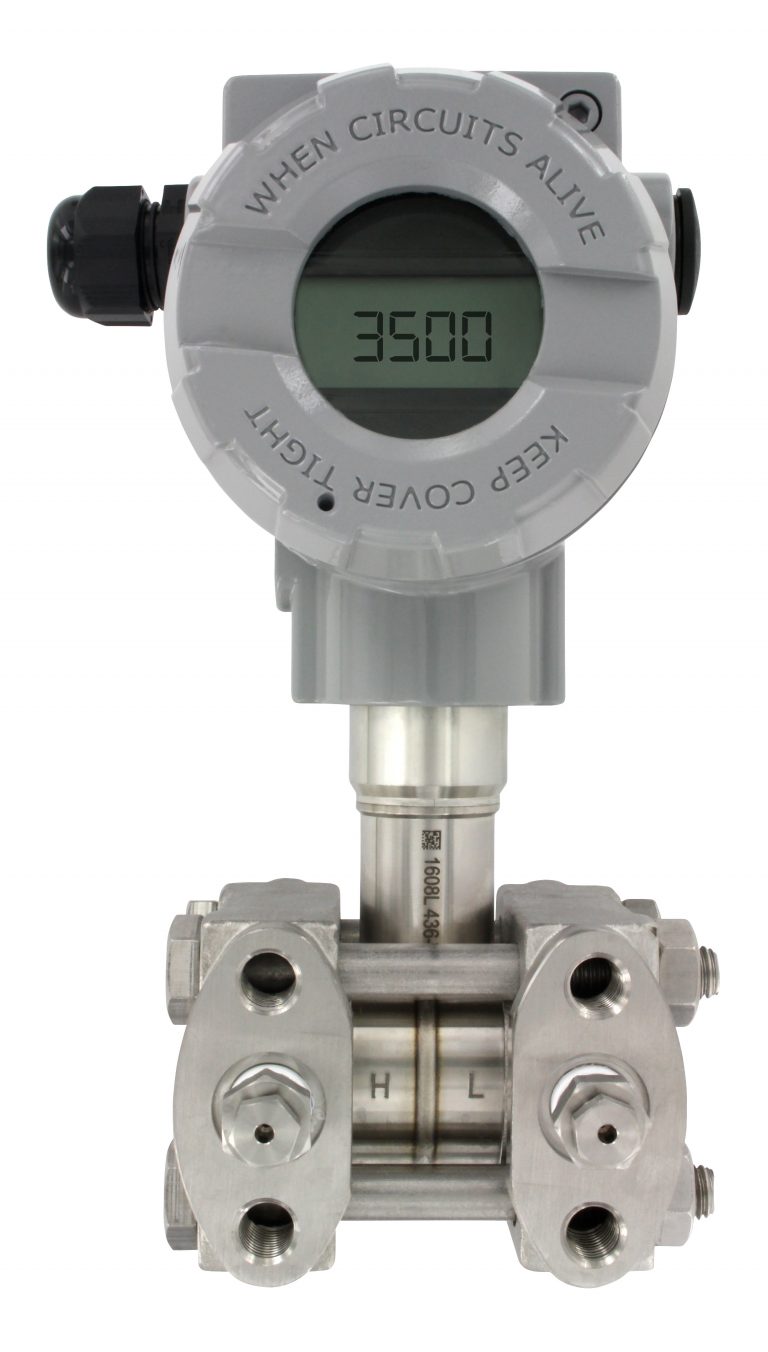

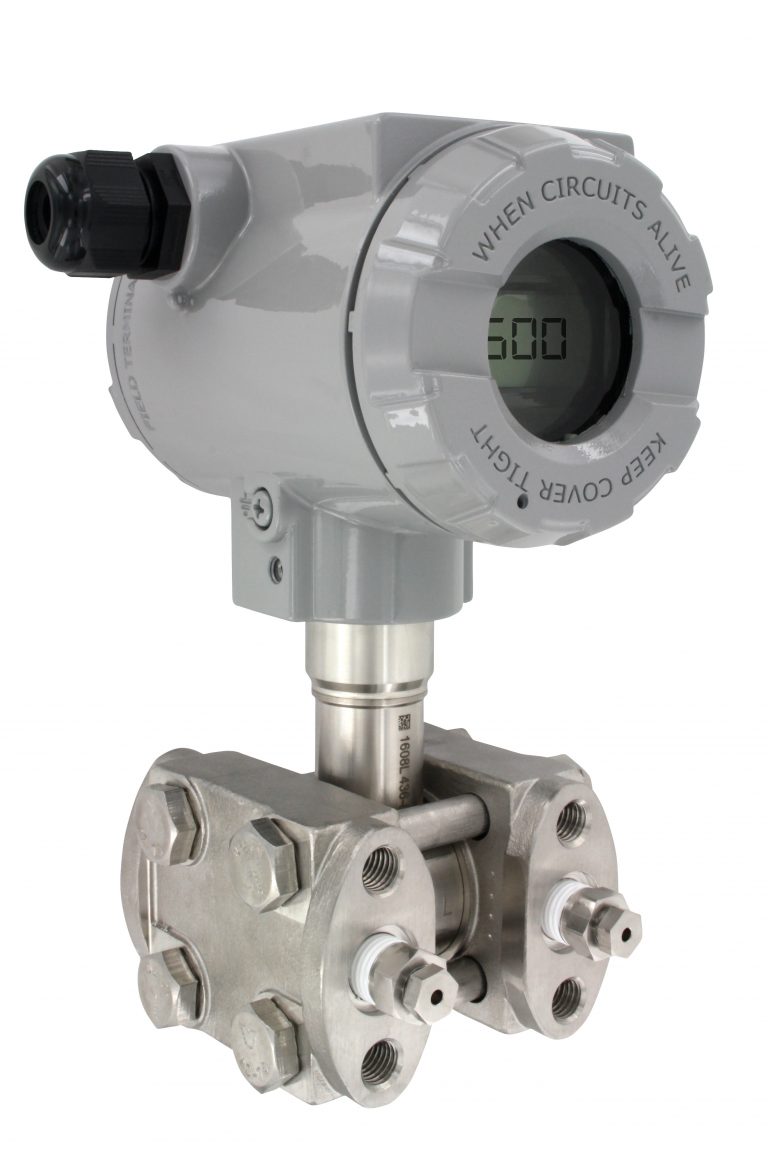

Dwyer 3500 Интеллектуальный дифференциальный датчик перепада давления газа, пара и жидкости 4-20 мА

Описание Dwyer 3500

Интеллектуальный датчик дифференциального давления серии 3500 — это высокопроизводительный датчик для работы с дифференциальным давлением или уровнем, и он функционирует на основе микропроцессора, обладая гибкой калибровкой давления, кнопочным конфигурированием и программируется с использованием протокола связи HART® (полевой калибратор для настройки не требуется). Программное обеспечение датчика компенсирует тепловые эффекты, что улучшает производительность. EEPROM хранит настройки конфигурации и коэффициенты коррекции датчика в случае отключения или потери питания. Серия 3500 может быть сконфигурирована так, чтобы соответствовать требованиям ATEX или IECEX для использования в опасных (классифицированных) местах. Возможность выбора диапазона позволяет настраивать интеллектуальный датчик для большинства приложений.

Преимущества:

• Высокая точность (±0.075% FS)
• Масштабируемость (до 25:1)
• Настраивается с помощью кнопок нуля/максимума (калибратор не требуется)
• Функция работы в аварийном режиме
• Автоматическая компенсация температуры окружающей среды

Сферы применения:

• Измерение расхода
• Контроль уровня
• Дифференциальное давление фильтра или насоса
• Мониторинг критических процессов

Технические характеристики Dwyer 3500

Модельный ряд Dwyer 3500

Пример : 3500-AL-01-DS-1-SPRBA0-1-1-NIST
1-й символ: Серия

• 3500 — Одиночный интеллектуальный датчик дифференциального давления

2-й символ — Корпус

• AL — Корпус из алюминия
• AS — Корпус из нержавеющей стали

3-й символ: Диапазон

• 02 — от -10 до 10 in w.c.
• 04 — от 0 до 30 in w.c.
• 08 — от 0 до 100 in w.c.
• 10 — от -200 до 200 in w.c.
• 15 — от 0 до 1000 in w.c.
• 20 — от 0 до 15 psi
• 25 — от 0 до 100 psi
• 38 — от 0 до 230 psi
• 40 — от 0 до 1000 psi
• 50 — от -2.5 до 2.5 in w.c.
• 60 — от -1.5 до 1.5 psi

4-й символ: Присоединение к процессу

• NF — 1/4˝ «мама» NPT адаптер
• DS — Выбор разделительной диафрагмы

5-й символ: Электрические соединения

• 1 — Сальник M20x1.5
• 2 — Резьба 1/2˝ «мама» NPT

6-й символ: Тип мембранного разделителя

• SPDH — Промывной разделитель диафрагмы S-P, прямой монтаж со стороны высокого давления
• SPRB — Промывной разделитель диафрагмы S-PK, с капиллярного типа с обеих сторон
• SPRH — Промывной разделитель диафрагмы S-PK, капиллярного типа со стороны высокого давления
• STDH — Удлиненный разделитель диафрагмы S-T, прямой монтаж со стороны высокого давления
• STRB — Удлиненный разделитель диафрагмы S-TK, капиллярного типа с обеих сторон
• STRH — Удлиненный разделитель диафрагмы S-TK, капиллярного типа со стороны высокого давления

7-й символ: Крепежный фланец

• A — 2˝ ANSI
• B — 2˝ DN50
• C — 3˝ ANSI
• D — 3˝ DN80

8-й символ: Размер продления

• 0  — Нет продления, установка заподлицо
• 2 — 2˝ (50 мм)
• 4 — 4˝ (100 мм)
• 6 — 6˝ (150 мм)

9-й символ: Длина капилляра со стороны высокого давления

• # — От 0.3 до 6 м (приращения от 0,3м)

10-й символ: Длина капилляра со стороны низкого давления

• # — От 0.3 до 6 м (приращения от 0,3м)

11-й символ: Опции

• FP — Огнезащита ATEX / IECEx
• IS — Искрозащита ATEX / IECEx
• MT — Пластина из нержавеющей стали, закрепленная на проволоке
• NIST — Сертификат отслеживаемой калибровки NIST
• GB — 2˝ монтажный кронштейн из оцинкованной стали
• SB — 2˝ Монтажный кронштейн из нержавеющей стали
• ST — Пластина из нержавеющей стали приклепана к корпусу

В прайс-листе указана розничная цена на Dwyer 3500 Интеллектуальный дифференциальный датчик перепада давления газа, пара и жидкости 4-20 мА при курсе $ не более 85 рублей. Стоимость может изменятся в зависимости от внешнеполитической обстановки и курсов валют. Для предприятий и торговых организаций предусмотрены индивидуальные скидки.

Аксессуары для

Фото	Модель	Описание
	A-630	Угловой кронштейн
	A-631	Плоский кронштейн

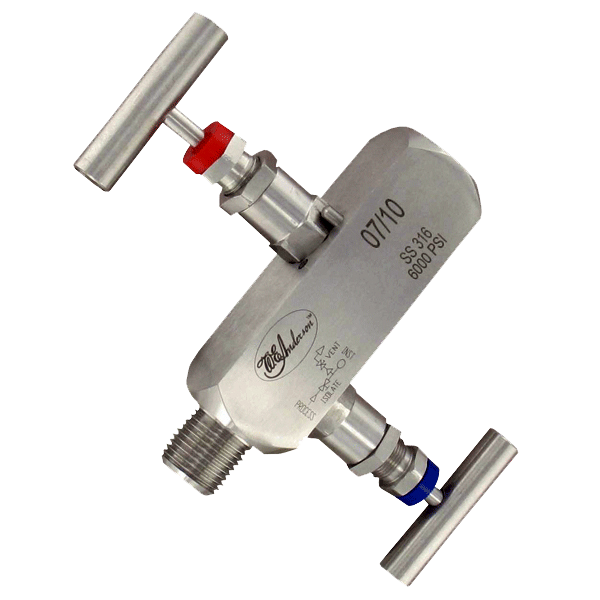

	BBV-0N	2-клапанный блочный коллектор
	DevCom2000	Программное обеспечение HART® Communicator
