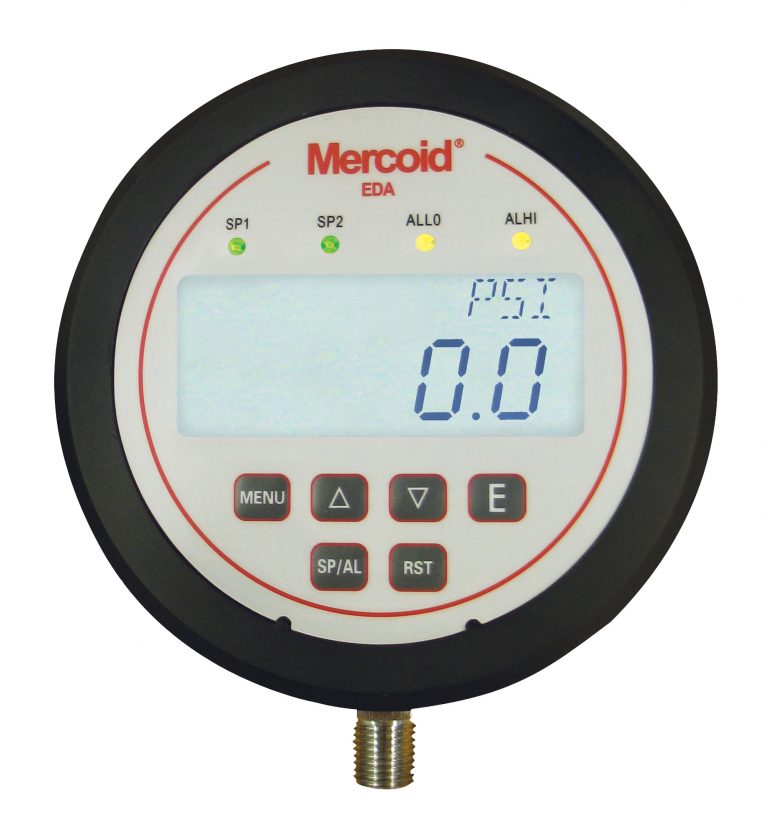

Dwyer EDA Электронный контроллер давления жидкости и газа

Является в высшей степени универсальным компактным прибором, который может заменить манометр, два реле и датчик в системе, сохраняя средства, время установки и место на панели. Атмосферостойкий корпус идеален для широкого диапазона применений с монтажом на панели, скрытой установки или возможностью установки на трубопроводе.

Применение: совместимые жидкости и газы. Точность: ±1% от полной шкалы; предел температуры: от -18 до 80°C; предел давления: диапазоны до 6000 psi: 1,5 х диапазон; диапазон 8000 psi: 10000 psi; термальный эффект: ±0,05% от полной шкалы / F.

Выходной сигнал: DPT-A: от 4 до 20 мА; DPT-V: от 0 до 10 В постоянного тока. Дисплей: 4-цифровой ЖК дисплей с задней подсветкой. Монтажная ориентация: любое положение. Уровень защиты: соответствует NEMA 4X (IP65).

			int(7172)
array(1) {
  [0]=>
  int(319)
}

Сделано в США. Производитель DWYER, модель EDA

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Срок поставки: от 12 недель

цена По запросу

Под заказ

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание Dwyer EDA

Электронный контроллер давления серии EDA включает два реле SPDT (однополюсные на два направления), которые имеют точки включения и выключения, полностью настраиваемые для управления в диапазоне работы или эти точки используются для получения аварийного сигнала. Лицевая сторона имеет СИД индикаторы для определения состояния реле и большой двухстрочный дисплей с задней подсветкой для значения давления технологического процесса и показа единиц измерений. Программирование легко делается по меню простой структуры, двухстрочному дисплею и внешних программирующих кнопок. К особенностям прибора относятся установка нуля, настройка демпфирования, блокировка меню, индикация пика и провала показаний, съемные клеммные блоки, настраиваемое время задержки и масштабируемый выходной сигнал датчика.

Особенности:

Показываемые единицы измерений: psi, кг/см², бар, дюйм рт.ст., фут вод.ст., кПа, МПа, % полной шкалы, дюйм вод.ст., мбар, см.вод.ст., мм.рт.ст. или унция/кв.дюйм (выбор в зависимости от диапазона).
Тестовый режим: Моделирование входного сигнала выше диапазона без герметизации для легкости проверки реле и выходного сигнала датчика.
Отказоустойчивость: При повреждении сенсора, избыточном давлении, превышении верхнего предела температуры, превышении нижнего предела температуры или замыкании клавиатуры.
Пользователь выбирает для реле отключение питания, подачу питания или нет никакого действия. С опцией датчика пользователь выбирает выходной сигнал 3,6мА, 22мА или нет никакого действия.
Периодическое изменение: Выбор периодического изменения точек уставки между реле для равномерного износа при использовании на сдвоенных насосах.

Технические характеристики Dwyer EDA

ПРИМЕНЕНИЕ:	Совместимые жидкости и газы.
СМАЧИВАЕМЫЕ МАТЕРИАЛЫ:	Нержавеющая сталь 316L SS.
ТОЧНОСТЬ:	±1% от полной шкалы включая линейность, гистерезис и повторяемость (индикатор и датчик).
ПРЕДЕЛ ТЕМПЕРАТУРЫ:	От -18 до 80°C.
ПРЕДЕЛ ДАВЛЕНИЯ:	Диапазоны до 6000 psi: 1,5 х диапазон; диапазон 8000 psi: 10000 psi.
ДОЛГОВРЕМЕННАЯ СТАБИЛЬНОСТЬ:	±2% от полной шкалы за год.
СКОМПЕНСИРОВАННЫЕ ТЕМПЕРАТУРНЫЕ ПРЕДЕЛЫ:	От 0 до 50°C
ТЕРМАЛЬНЫЙ ЭФФЕКТ:	±0,05% от полной шкалы / F.
ТРЕБОВАНИЯ К ПИТАНИЮ:	От 12 до 30 В пост./переменного тока.
ВЫХОДНОЙ СИГНАЛ:	DPT-A: от 4 до 20 мА; DPT-V: от 0 до 10 В постоянного тока.
ПОТРЕБЛЯЕМЫЙ ТОК:	2,5 Вт.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ:	Съемные клеммные блоки с двумя соединениями для кабелепровода с внутренней резьбой ½” NPT.
ДИСПЛЕЙ:	4-цифровой ЖК дисплей с задней подсветкой
МОНТАЖНАЯ ОРИЕНТАЦИЯ:	Любое положение.
РЕГУЛИРОВКА НУЛЯ И ЧУВСТВИТЕЛЬНОСТИ:	Меню масштабирует в пределах диапазона.
УРОВЕНЬ ЗАЩИТЫ:	Соответствует NEMA 4X (IP65).
КОРПУС:	Стекло залитое в пластик.
ВЕС:	535 г.

Модельный ряд Dwyer EDA

Пример	EDA	W	N1	E1	02	T0	AT	EDAW-N1E1-02T0-AT
Серия	EDA							Электронный регулятор давления
Жилье		W						Всепогодная защита
Технологическое соединение			N1					1/4˝ NPT с наружной резьбой
Электрическое подключение				E1				Два кабельных соединения 1/2˝ с внутренней резьбой NPT
Диапазон					02			0 – 1,379 Бар
					03			0 – 4,137 Бар
					04			0 – 6,895 Бар
					05			0 – 10,34 Бар
					06			0 – 20,68 Бар
					07			0 – 41,37 Бар
					08			0 – 68,95 Бар
					09			0 – 103,4 Бар
					10			0 – 206,8 Бар
					11			0 – 413,7 Бар
					12			0 – 551,6 Бар
Выход Преобразователя						T0		Нет
						T1		4-20 мА
						T2		1-5 В ПОСТОЯННОГО ТОКА
						T3		0-5 В ПОСТОЯННОГО ТОКА
						T4		1-6 В ПОСТОЯННОГО ТОКА
						T5		0-10 В ПОСТОЯННОГО ТОКА
Опции							AT HV NIST	Алюминиевая клейкая бирка Питание 120-240 В переменного тока Сертификат NIST

Аксессуары для Dwyer EDA

	Модель	Описание
	A-590	1/2″ заглушка для кабелепровода, водонепроницаемая.
	A-EDA-BRK	Монтажный кронштейн.
