DWYER Capsuhelic 4000 Дифференциальный манометр перепада давления воздуха, газа и масла

Name: DWYER Capsuhelic 4000 Дифференциальный манометр перепада давления воздуха, газа и масла
Brand: DWYER
Price: 174042 RUB
Availability: InStock

Дифференциальные манометры Capsuhelic аналог Magnehelic’a, имеет высокие пределы по температуре (от -6.67 до — 93.37°С) и по давлению (от -0,677 до 34.4 бар). Может быть использован как устройство считывания данных при измерении текучих сред, падения давления на фильтре, уровней жидкости в хранилищах и многих других приложениях, в которых необходимо измерение давления, вакуума или дифференциального давления.

Среда измерения: Алюминиевый корпус — воздух и совместимые газы и жидкости на основе масла. Латунный корпус — воздух.

Точность: ±3% для полной шкалы при 21,1 C. (для модели 4000S — ±2%, для моделей 4200, 4210, 4215, 4220, 4300, 4400 и 4500 — ±4%).

Подключения для эксплуатации: Отверстия для высокого и низкого давления с внутренней резьбой ¼” NPT, сдвоенный тип – одна пара сверху для воздуха и газа и одна пара снизу для жидкостей.

Монтажная ориентация: Диафрагма в вертикальном положении. Для других ориентаций проконсультируйтесь на заводе.

Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.

			int(6594)
array(17) {
  [0]=>
  int(127)
  [1]=>
  int(533)
  [2]=>
  int(644)
  [3]=>
  int(140)
  [4]=>
  int(650)
  [5]=>
  int(142)
  [6]=>
  int(790)
  [7]=>
  int(789)
  [8]=>
  int(622)
  [9]=>
  int(1039)
  [10]=>
  int(1041)
  [11]=>
  int(620)
  [12]=>
  int(646)
  [13]=>
  int(1049)
  [14]=>
  int(1060)
  [15]=>
  int(859)
  [16]=>
  int(634)
}

Сделано в США. Производитель DWYER, модель Capsuhelic 4000

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Розничная цена от 174 042 рублей

В наличии

В 2005 году компания ОЛИЛ стала официальным дистрибьютором DWYER INSTRUMENTS – американского производителя высококачественного контрольно-измерительного оборудования.

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

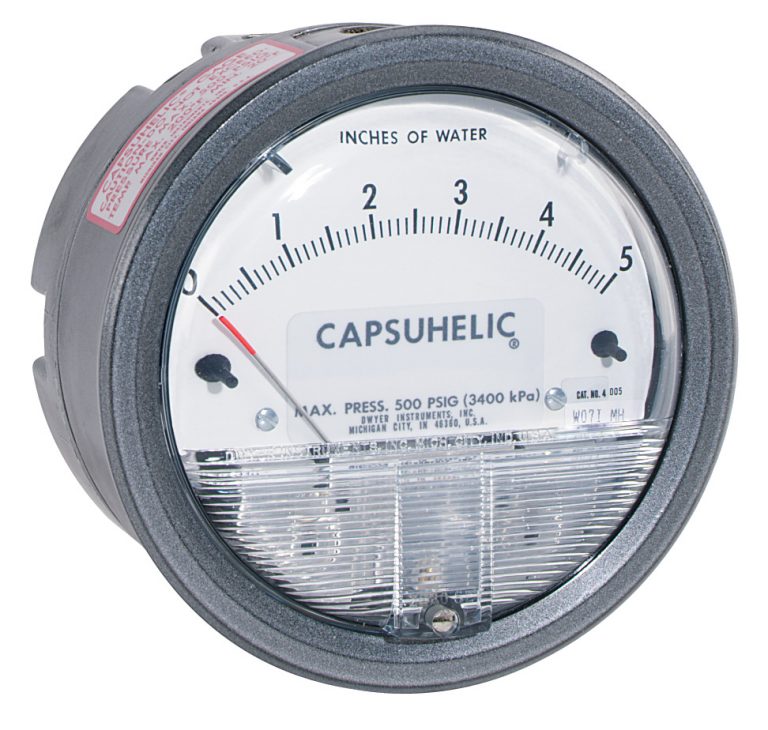

Описание DWYER Capsuhelic 4000

Дифференциальный манометр Capsuhelic серии 4000 создан получения быстрой и точной информации о дифференциальных давлениях. Измеритель может быть использован как устройство считывания данных при измерении текучих сред, падения давления на фильтре, уровней жидкости в хранилищах и многих других приложениях, в которых необходимо измерение давления, вакуума или дифференциального давления.

Используя проверенную временем базовую конструкцию манометра Magnehelic компании Dwyer, дифманометр Capsuhelic использует простое перемещение без трения, которое позволяет получить отсчет для полной шкалы для такого низкого давления как 0,5 дюйма водяного столба. Измеряемое давление удерживается внутри капсулы, которая является внутренней частью измерителя. Этот объем, находящийся под давлением, позволяет использовать манометр в системах с давлением до 500 psig, даже когда перепад давления, который необходимо зарегистрировать менее, чем 0,1 дюйма водяного столба.

Диафрагменный манометр Capsuhelic не требует заполнения жидкостью, которая может ограничить его применение вне помещений. Настройки нуля и диапазона производятся с внешней стороны манометра и при обычной работе не требуется разбирать дифференциальный манометр.

Замечание: Может использоваться с водородом, когда давления меньше 35 psi.

Верхний соединитель для низкого давления (для воздуха или газа) присоединен к камере на задней стороне диафрагмы. Порт высокого давления для воздуха или газа (разрез: не показан) соединен с камерой на передней стороне диафрагмы через канал в корпусе.
Корпус прецизионного изготовления может изготавливаться из двух материалов. Стандартный корпус делается из литого алюминия с покрытием изнутри защитой для большинства масел и подобных сред. Опциональный корпус из кованой латуни рекомендуется при использовании воды или жидкостей на основе воды. Один размер корпуса для всех диапазонов давления – может устанавливаться либо на поверхности, либо способом скрытого монтажа.
Диафрагма из силиконовой резины с встроенным кольцом круглого сечения уплотняется между корпусом и задней пластиной. Для предотвращения повреждения от избыточного давления ход диафрагмы ограничивается.
Опорная пластина диафрагмы из нержавеющей стали минимизирует чувствительность к положению и высоте.
Калиброванная пружина диапазона представляет собой плоскую тонкую пластину из пружинной стали покрытой никелем. Малая амплитуда движения гарантирует прочность и длительный ресурс работы. На диафрагму воздействует давление. Рабочий ход настраивается при калибровке на заводе.
Нижний соединитель для высокого давления (для жидкостей) соединяется с камерой на передней стороне диафрагмы. Соединитель для жидкости низкого давления (не виден) соединен с камерой на задней стороне диафрагмы через канал в корпусе.
Диапазон калибровки пружины устанавливается обычной фиксацией. Настройка и фиксация настройки коаксиальны и делаются на заводе с последующей герметизацией.
Держатель обеспечивает монтаж на панели.
Прокладка круглого сечения на крышке защищает от проникновения пыли в корпус.
Прозрачная пластиковая передняя крышка хорошо защищает от повреждения. Она обеспечивает неискаженный вид стрелки и шкалы.
Прецизионная шкала, отпечатанная на алюминии, точная и легко читаемая.
Самариево-кобальтовый магнит на конце пружины диапазона поворачивает спираль без механического соединения.
Узел «Wishbone» (поперечный рычаг) дает возможность смонтировать спираль, подшипники спирали и ось стрелки.
Тонкостенное магнитное «окно» является очень жестким и создает минимальную зону для максимально возможного давления.
Опорные подшипники на камнях для спирали сделаны с защитой от удара. Они обеспечивают для спирали поворот без трения. Вращение демпфируется с помощью силиконовой среды высокой вязкости.
Спираль для точности делается из сплава с высокой магнитной проницаемостью, монтируется на опорных подшипниках на камнях и поворачивается в магнитном поле магнита и передает давление на стрелку.
Винт настройки нуля удобно располагается на пластиковой крышке, доступен без удаления крышки. Кольцо круглого сечения обеспечивает уплотнение от пыли.

Технические характеристики DWYER Capsuhelic 4000

ПРИМЕНЕНИЕ:	Алюминиевый корпус — воздух и совместимые газы и жидкости на основе масла. Латунный корпус — воздух
СМАЧИВАЕМЫЕ МАТЕРИАЛЫ:	Проконсультируйтесь на заводе.
ТОЧНОСТЬ:	±3% для полной шкалы при 21,1°C. (для модели 4000S — ±2%, для моделей 4200, 4210, 4215, 4220, 4300,4400 и 4500 — ±4%)
ПРЕДЕЛ ДАВЛЕНИЯ:	От -0,677 бар до 34,4 бар.
ПРЕДЕЛ ТЕМПЕРАТУРЫ:	От -6,67 до 93,3°С.
ПОДКЛЮЧЕНИЕ ДЛЯ ЭКСПЛУАТАЦИИ:	Отверстия для высокого и низкого давления с внутренней резьбой ¼» NPT, сдвоенный тип – одна пара сверху для воздуха и газа и одна пара снизу для жидкостей
МОНТАЖНАЯ ОРИЕНТАЦИЯ:	Диафрагма в вертикальном положении. Для других ориентаций проконсультируйтесь на заводе.
КОРПУС:	Стандартный корпус из литого алюминия с пропитывающим твердым покрытием. Опциональный корпус из кованной латуни требуется при работе с водой и жидкостями на основе воды.

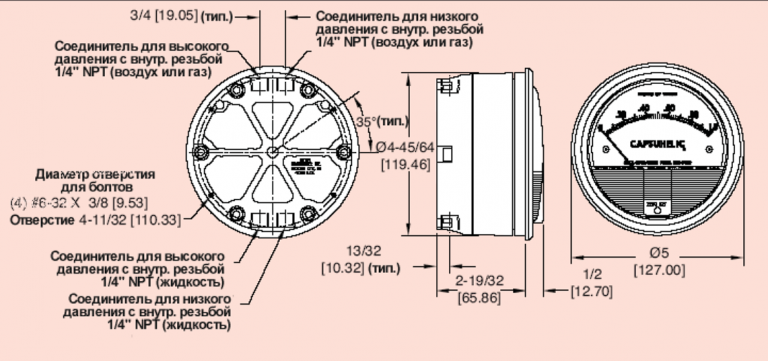

РАЗМЕРЫ:	Наружный диаметр шкалы 101,6 мм.
КОМПЛЕКТАЦИЯ:	Две пробки с резьбой ¼» NPT для сдвоенного типа измерения давления, четыре адаптера для скрытого монтажа с винтами и четыре винта для монтажа на поверхности.
ВЕС:	1,45 кг для корпуса из алюминия; 3,54 кг для корпуса из латуни.

Модельный ряд Dwyer 4000

ПРИМЕР	4000	B	-0	ASF	Серия 4000B-0-ASF Capsuhelic® дифференциальный манометр, диапазон 0-0,5″ в.ст., латунный корпус, с регулируемым сигнальным флагом.
ЛАТУННЫЙ КОРПУС		B			Латунный корпус для воды или водных жидкостей
ОПЦИИ				ASF AT BUNA VIT G HC LT M NIST R ST SPCL TA Y	Регулируемый сигнальный флаг Алюминиевая бирка Диафрагма из Буна-Н Фторэластомерная диафрагма Зеленая шкала Горизонтальная калибровка Низкая температура Зеркальная шкала Сертификат калибровки NIST Красная шкала Нержавеющая бирка Специальная очистка Угол наклона от вертикали в градусах (-90 до 90) Желтая шкала

Аксессуары для

Фото	Модель	Описание
	A-314	Спускной штуцер

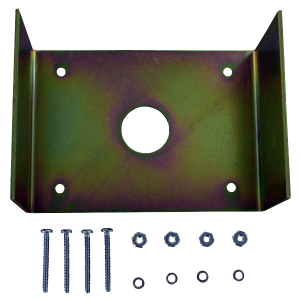

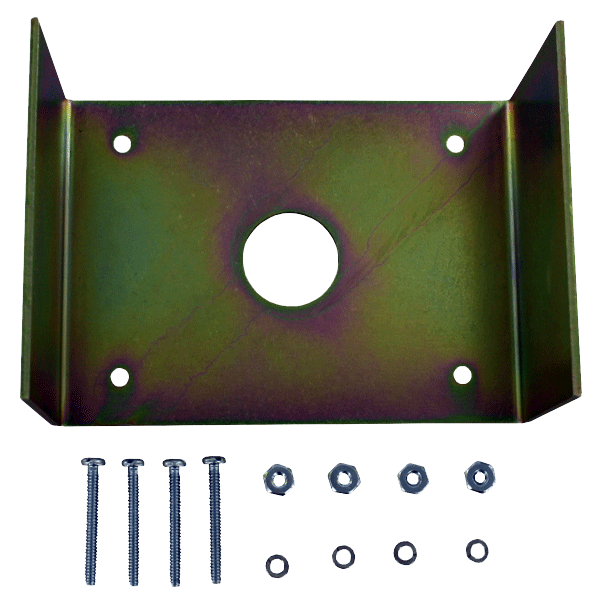

	A-496	Кронштейн для скрытого монтажа
	A-610	Комплект для монтажа на трубу от 1-1/4" до 2". 5,6" x 4,6" x 1,4", 1,0 .фунт.
	A-298	Плоский алюминиевый кронштейн для скрытого монтажа

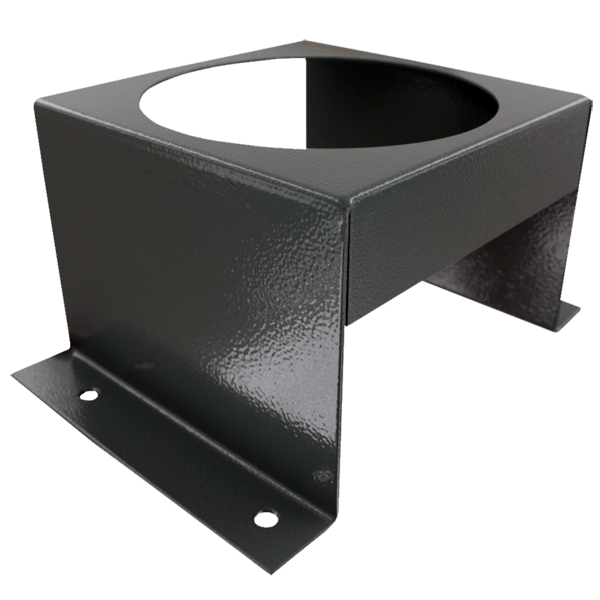

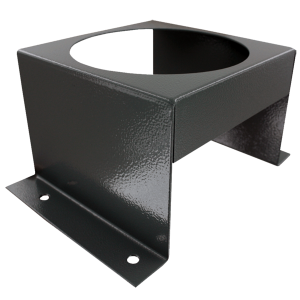

	A-370	Кронштейн для скрытого монтажа используется с: Photohelic 3000MR/MRS, Capsuhelic. Кронштейн затем монтируется на поверхность. Сталь с серым молотковым эпоксидным покрытием.

Цены на

Модель	Описание	Наличие	Цена	Кол-во
4000-0	Дифференциальный манометр, диапазон 0-0,5 дюйма в.ст., только для вертикального положения шкалы.	В наличии	от 206 334 рублей	- +
4000-1.5KPA	Дифференциальный манометр, диапазон 0-1,5 кПа.	от 12 недель	от 206 334 рублей	- +
4000-100CM	Дифференциальный манометр, диапазон 0-100 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-100MM	Дифференциальный манометр, диапазон 0-100 мм вод.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-10KPA	Дифференциальный манометр, диапазон 0-10 кПа.	от 12 недель	от 206 334 рублей	- +
4000-125PA	Дифференциальный манометр, диапазон 0-125 Па, только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-150CM	Дифференциальный манометр, диапазон 0-150 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-15CM	Дифференциальный манометр, диапазон 0-15 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-15KPA	Дифференциальный манометр, диапазон 0-15 кПа.	В наличии	от 206 334 рублей	- +
4000-1KPA	Дифференциальный манометр, диапазон 0-1 кПа, только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-200CM	Дифференциальный манометр, диапазон 0-200 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-20CM	Дифференциальный манометр, диапазон 0-20 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-20KPA	Дифференциальный манометр, диапазон 0-20 кПа.	от 12 недель	от 206 334 рублей	- +
4000-250CM	Дифференциальный манометр, диапазон 0-250 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-250PA	Дифференциальный манометр, диапазон 0-250 Па, только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-25CM	Дифференциальный манометр, диапазон 0-25 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-25KPA	Дифференциальный манометр, диапазон 0-25 кПа.	от 12 недель	от 206 334 рублей	- +
4000-25MM	Дифференциальный манометр, диапазон 0-25 мм вод.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-2KPA	Дифференциальный манометр, диапазон 0-2 кПа.	от 12 недель	от 206 334 рублей	- +
4000-300CM	Дифференциальный манометр, диапазон 0-300 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-30KPA	Дифференциальный манометр, диапазон 0-30 кПа.	от 12 недель	от 206 334 рублей	- +
4000-3KPA	Дифференциальный манометр, диапазон 0-3 кПа.	от 12 недель	от 206 334 рублей	- +
4000-40CM	Дифференциальный манометр, диапазон 0-40 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-4KPA	Дифференциальный манометр, диапазон 0-4 кПа.	от 12 недель	от 206 334 рублей	- +
4000-500PA	Дифференциальный манометр, диапазон 0-500 Па, только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-50CM	Дифференциальный манометр, диапазон 0-50 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-50MM	Дифференциальный манометр, диапазон 0-50 мм вод.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-5KPA	Дифференциальный манометр, диапазон 0-5 кПа.	от 12 недель	от 206 334 рублей	- +
4000-750PA	Дифференциальный манометр, диапазон 0-750 Па, только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-80CM	Дифференциальный манометр, диапазон 0-80 см вод.ст.	от 12 недель	от 206 334 рублей	- +
4000-80MM	Дифференциальный манометр, диапазон 0-80 мм вод.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4000-8KPA	Дифференциальный манометр, диапазон 0-8 кПа.	от 12 недель	от 206 334 рублей	- +
4001	Дифференциальный манометр, диапазон 0-1,0" в.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4002	Дифференциальный манометр, диапазон 0-2,0" в.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4003	Дифференциальный манометр, диапазон 0-3,0" в.ст., только для вертикального положения шкалы.	от 12 недель	от 206 244 рублей	- +
4004	Дифференциальный манометр, диапазон 0-4,0" в.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4005	Дифференциальный манометр, диапазон 0-5,0" в.ст., только для вертикального положения шкалы.	от 12 недель	от 206 334 рублей	- +
4006	Дифференциальный манометр, диапазон 0-6,0" в.ст.	от 12 недель	от 206 334 рублей	- +
4008	Дифференциальный манометр, диапазон 0-8,0" в.ст.	от 12 недель	от 206 334 рублей	- +
4010	Дифференциальный манометр, диапазон 0-10 дюймов в.ст.	от 12 недель	от 206 154 рублей	- +
4015	Дифференциальный манометр, диапазон 0-15 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4020	Дифференциальный манометр, диапазон 0-20 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4025	Дифференциальный манометр, диапазон 0-25 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4030	Дифференциальный манометр, диапазон 0-30 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4040	Дифференциальный манометр, диапазон 0-40 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4050	Дифференциальный манометр, диапазон 0-50 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4060	Дифференциальный манометр, диапазон 0-60 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4080	Дифференциальный манометр, диапазон 0-80 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4100	Дифференциальный манометр, диапазон 0-100 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4150	Дифференциальный манометр, диапазон 0-150 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4200	Дифференциальный манометр, диапазон 0-200 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4201	Дифференциальный манометр, диапазон 0-1 psi.	от 12 недель	от 206 334 рублей	- +
4202	Дифференциальный манометр, диапазон 0-2 psi.	от 12 недель	от 206 334 рублей	- +
4203	Дифференциальный манометр, диапазон 0-3 psi.	от 12 недель	от 206 334 рублей	- +
4204	Дифференциальный манометр, диапазон 0-4 psi.	от 12 недель	от 206 334 рублей	- +
4205	Дифференциальный манометр, диапазон 0-5 фунтов на квадратный дюйм.	от 12 недель	от 206 334 рублей	- +
4210	Дифференциальный манометр, диапазон 0-10 фунтов на квадратный дюйм.	от 12 недель	от 206 334 рублей	- +
4215	Дифференциальный манометр, диапазон 0-15 фунтов на квадратный дюйм.	от 12 недель	от 206 334 рублей	- +
4220	Дифференциальный манометр, диапазон 0-20 фунтов на квадратный дюйм.	от 12 недель	от 206 334 рублей	- +
4300	Дифференциальный манометр, диапазон 0-300 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4300-10CM	Дифференциальный манометр, диапазон 5-0-5 см вод.ст., только для вертикального положения шкалы.	от 12 недель	от 174 042 рублей	- +
4300-1KPA	Дифференциальный манометр, диапазон .5-0-.5 кПа, только для вертикального положения шкалы.	от 12 недель	от 185 652 рублей	- +
4300-30CM	Дифференциальный манометр, диапазон 15-0-15 см вод.ст.	от 12 недель	от 174 042 рублей	- +
4300-3KPA	Дифференциальный манометр, диапазон 1,5-0-1,5 кПа.	от 12 недель	от 185 652 рублей	- +
4300-4CM	Дифференциальный манометр, диапазон 2-0-2 см вод.ст., только для вертикального положения шкалы.	от 12 недель	от 174 042 рублей	- +
4300-500PA	Дифференциальный манометр, диапазон 250-0-250 Па, только для вертикального положения шкалы.	от 12 недель	от 174 042 рублей	- +
4304	Дифференциальный манометр, диапазон 2-0-2" w.c., только для вертикального положения шкалы.	от 12 недель	от 174 042 рублей	- +
4310	Дифференциальный манометр, диапазон 5-0-5" вод.ст.	от 12 недель	от 174 042 рублей	- +
4320	Дифференциальный манометр, диапазон 10-0-10" в.с.	от 12 недель	от 174 042 рублей	- +
4330	Дифференциальный манометр, диапазон 15-0-15 дюймов в.ст.	от 12 недель	от 174 042 рублей	- +
4400	Дифференциальный манометр, диапазон 0-400 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4500	Дифференциальный манометр, диапазон 0-500 дюймов в.ст.	от 12 недель	от 206 334 рублей	- +
4616B	Дифференциальный манометр, диапазон 0-16 футов в.ст., поставляется только в латунном корпусе.	от 12 недель	от 295 596 рублей	- +
4635B	Дифференциальный манометр, диапазон 0-35 футов в.ст., поставляется только в латунном корпусе.	от 12 недель	от 295 596 рублей	- +

Развернуть таблицу

Инструкция по эксплуатации DWYER Capsuhelic 4000

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «DWYER Capsuhelic 4000» с помощью специальной формы.
