Тепловой датчик расхода со встроенной электроникой для измерения скорости воздушного потока, специально разработан для контроля ламинарных потоков воздуха в чистых помещениях.
Особенности
Прибор внесен в Государственный реестр средств измерений Российской Федерации. Стоимость поверки и калибровки устройства уточняйте у менеджера.

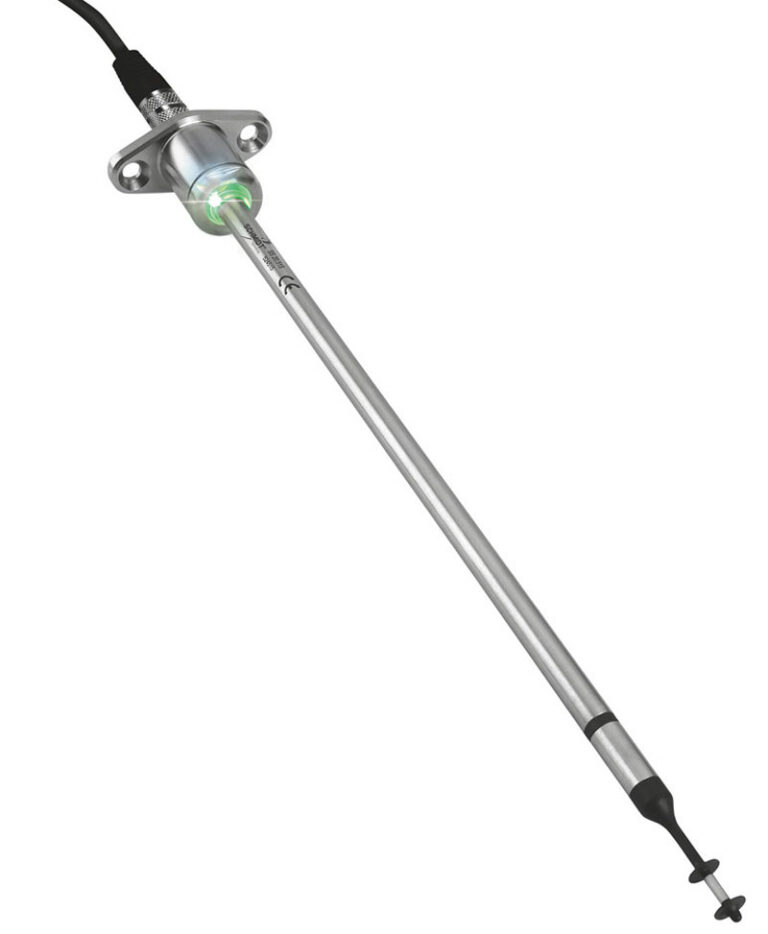

Сделано в Германии. Производитель SCHMIDT, модель SS 20.515 LED
Для физлиц доступна оплата по QR-коду
Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.
Срок поставки: от 12 недель
цена По запросу
Под заказ
Официальный дистрибьютор известных брендов КИПиА
Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие
Скидки для торгующих организаций. Гарантия низкой цены
Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены
Быстрая доставка КИПиА из-за рубежа в Казахстан
Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.
Грамотная техническая поддержка и консультации
Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

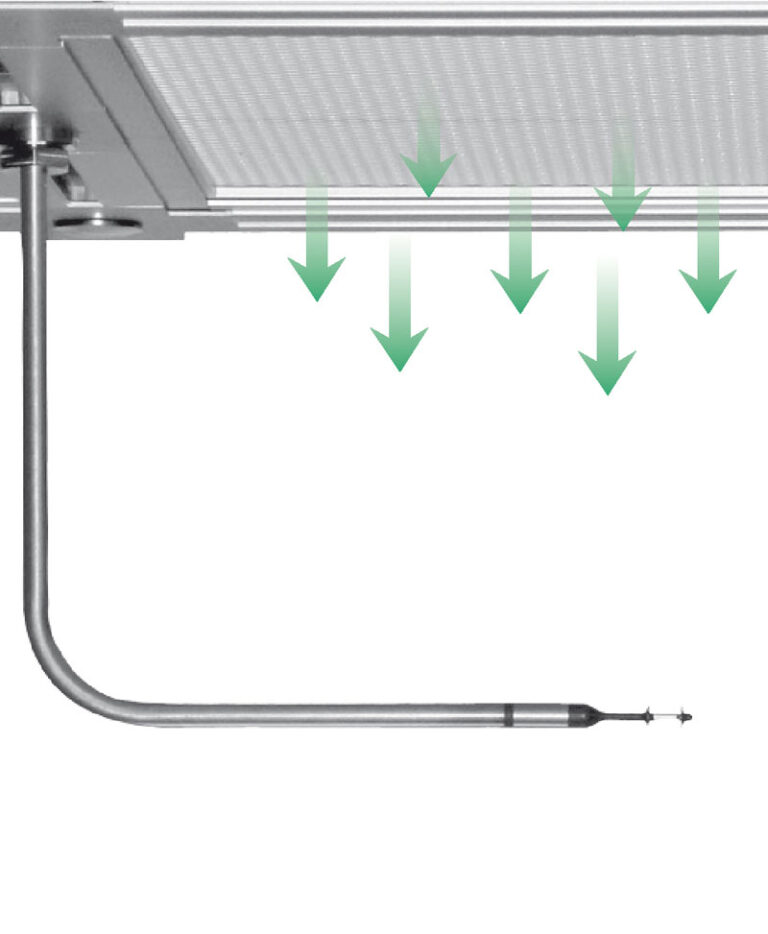

В соответствии со стандартом EN ISO 14644-3, скорость воздуха измеряется на расстоянии примерно 150–300 мм ниже лицевой поверхности фильтра. Для облегчения установки в потолочные или стеновые системы тепловые датчик потока SCHMIDT SS 20.515 LED поставляется с комплектом быстрого монтажа, соответствующим требованиям чистых помещений. Датчик чрезвычайно компактный, так как все электронные компоненты размещены в трубке датчика, благодаря чему в низкотурбулентном вытесняющем потоке не создаются возмущения.
Точность измерения в буквальном смысле
Особенностью датчика является возможность настройки и калибровки в «вертикальной аэродинамической трубе». Это дает преимущество, так как датчик настраивается непосредственно для конкретного применения в нисходящем вертикальном потоке воздуха и точно под заданные контрольные точки мониторинга ламинарного потока (диапазон измерений 0 … 1 м/с; 0,45 м/с ±20 %). Кроме того, таким образом компенсируется и устраняется эффект самоконвекции тепловых анемометров, что возможно только при настройке в вертикальном потоке. Благодаря этому достигается высочайшая точность. В качестве эталона используется известный метод лазерной доплеровской анемометрии (LDA).

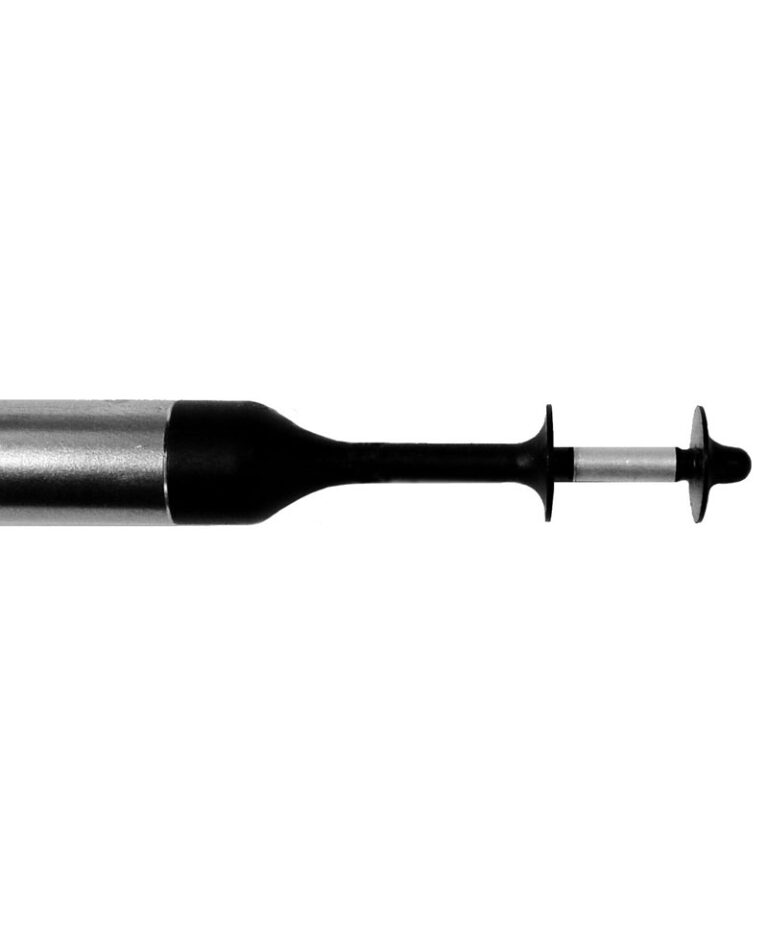

Принцип измерения с головкой типа «гантель»
Датчик потока, расположенный в гильзе из нержавеющей стали между двумя «дисками гантели», нагревается более чем на 40 K выше температуры среды, которая измеряется отдельным датчиком температуры. Мощность, необходимая для поддержания этого превышения температуры, используется в качестве величины для определения скорости потока, которая отображается как «нормальная скорость». Это означает, что нет необходимости выполнять дополнительное измерение давления или температуры среды. Оба диска гантели служат выпрямителями потока, благодаря чему появляется возможность измерять даже сравнительно неравномерные потоки.
Особенности
Области применения
| Характеристики | Технические данные |
| Измеряемая величина | Стандартная скорость потока wN при стандартных условиях 1)Температура среды TM |
| Среда измерений | Воздух или азот, другие газы по запросу |
| Диапазон измерений wN | 0 … 1 / 2.5 / 10 м/с |
| Нижний предел обнаружения wN | 0.06 м/с |
| Диапазон измерений TM | -20 … +70 °C |
| Точность измерений | |
| Стандартная wN | ±(3% измеренного значения + 0.05 м/с)2 |
| Высокая точность (опционально) wN | ±(1% измеренного значения + 0.04 м/с)2 |
| Время отклика (t90) wN | 3 с (скачок от 0 до 5 м/с) |
| Температурный градиент wN | < 2 К/мин (при wN = 5 м/с в воздухе) |
| TM (wN > 1 м/с) | ±1 K (10…30 °C); ±2 K (остальной диапазон) |
| Рабочая температура | |
| Датчик | -20 … +70 °C |
| Температура хранения | -20 … +85 °C |
| Материалы | |
| Чувствительная головка | PBT (полибутилентерефталат, армированный стекловолокном), нержавеющая сталь 1.4571, защитное покрытие (опционально) |
| Трубка датчика | Нержавеющая сталь 1.4404 |
| Штекерный разъем | Нержавеющая сталь 1.4404 |
| Световое кольцо | ПК (поликарбонат) |
| Общие данные | |
| Влажность | Режим измерений: без конденсации (< 95% отн. влажн.) |
| Рабочее давление (макс.) | Атмосферное (700 … 1,300 гПа) |
| Напряжение питания | 24 В постоянного тока ± 10% |
| Потребляемый ток | Тип. < 60 мА / макс. 100 мА (включая токи сигнальных цепей) |
| Аналоговые выходы (wN и TM) | 0…10 В (RL > 10 кОм; CL ≤ 10 нФ; защита от КЗ) 4…20 мА (RL < 300 Ом; CL ≤ 100 нФ) |
| Сигнал ошибки | Только токовый интерфейс: 2 мА (согласно NAMUR NE43) |
| Электрическое подключение | Разъем M9, штыревой, 7-контактный (экранированный), винтовой |
| Макс. длина кабеля | Интерфейс напряжения: 10 м; токовый интерфейс: 100 м |
| Монтажное положение | Произвольное (предпочтительно в направлении потока сверху вниз) |
| Степень защиты | IP65 (пылевлагозащита); электрический разъем: IP67 (при правильном подключении кабеля) |
| Класс защиты | III (SELV — безопасное сверхнизкое напряжение) или PELV (защитное сверхнизкое напряжение) (EN 50178) |
| Длина зонда | Угловой: 150/270 мм (верт.) x 300 мм (гор.) Прямой: Станд. 300 мм; спец. исполнение >300…1,000 мм (шаг 10 мм) |
| Вес | Макс. 300 г (прямой, 1000 мм, тип 3) |
1) Стандартные условия: TN = 20 °C и pN = 1,013.25 гПа
2) Относится к опорной точке настройки; «fmr» = конечный диапазон измерений
| Основной датчик | Датчик скорости воздушного потока SCHMIDT SS 20.515 | 551 550 — | A | B | C | D | 1 | 1 | G |
| Конструктивное исполнение | Угловой зонд 150×300 мм | 3 | |||||||
| Угловой зонд 270×300 мм | 1 | ||||||||
| Прямой зонд 300 мм | 2 | ||||||||
| Прямой зонд спец. длины: 310–1000 мм (шаг 10 мм) | 9 | ||||||||
| Тип защиты | Без защитного покрытия | 1 | |||||||
| С защитным покрытием | 2 | ||||||||
| Тип механического крепления | Резьбовая втулка M25 с контргайкой | 1 | |||||||
| Резьбовая втулка M25 с переходником M25x1.5 на PG21 | 2 | ||||||||
| Резьбовая втулка M25 с накидной гайкой | 3 | ||||||||
| Втулка под приварку | 4 | ||||||||
| Фланцевая втулка | 5 | ||||||||
| Без крепежного элемента | 6 | ||||||||
| Диапазон измерений | 0…1 м/с | 1 | |||||||
| 0…1 м/с, однонаправленный, с LED-индикацией порога (0.45 м/с ±20%) | 4 | ||||||||
| 0…2.5 м/с | 2 | ||||||||
| 0…10 м/с | 3 | ||||||||
| Направление измерения | Однонаправленное | 1 | |||||||
| Двунаправленное (только SS 20.415 LED) | 2 | ||||||||
| Индикация направления потока | Однонаправленное | 1 | |||||||
| Выход переключения OC 1 = сигнал направления (только SS 20.415 LED, двунаправленное) | 2 | ||||||||
| Отображение направления с половинным аналоговым сигналом: 0 м/с = 12 мА / 5 В (только SS 20.415 LED, двунаправленное) | 3 | ||||||||
| Выходной сигнал | 0…10 В | 1 | |||||||
| 4…20 мА | 2 |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «SCHMIDT SS 20.515 LED» с помощью специальной формы.
Вы можете купить SCHMIDT SS 20.515 LED в Казахстане по выгодной цене в компании «ОЛИЛ», оставив заявку на сайте, по телефону +7 (717) 297-34-49 или по электронной почте zakaz@olil.kz. Стоимость SCHMIDT SS 20.515 LED может измениться в зависимости от курса валют. Доставка до заказчика осуществляется транспортными компаниями.
