TEMPSENS ScrPH Фланцевый винтовой нагреватель

Описание TEMPSENS ScrPH

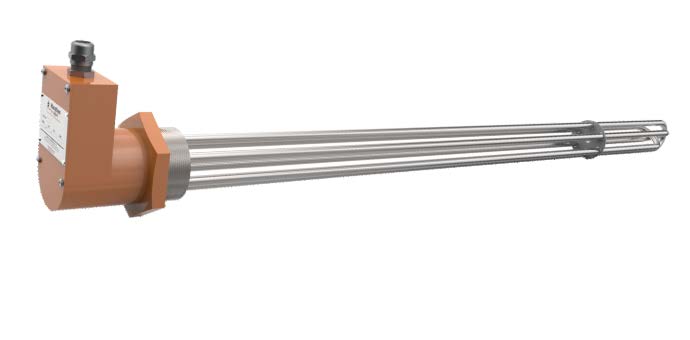

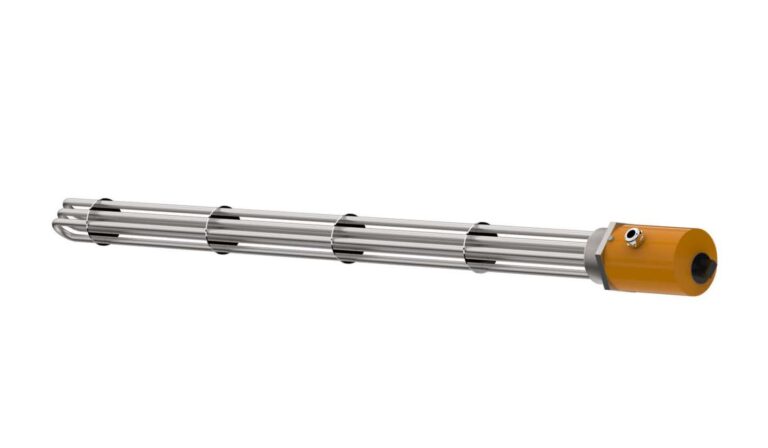

Фланцевые винтовые нагреватели представляют собой уменьшенную версию погружных нагревателей, в которых фланец нагревателя заменён на резьбовую заглушку. Один или несколько трубчатых нагревательных элементов устанавливаются в шестигранную резьбовую головку, которая затем напрямую ввинчивается через резьбовое соединение в стенку резервуара или сосуда, либо встраивается в трубопровод.

Эти нагреватели являются простым способом нагрева жидкостей в небольших ёмкостях, которые могут как требовать, так и не требовать автоматического регулирования температуры. Нагреватели могут быть установлены как в горизонтальном, так и в вертикальном положении в резервуаре. Нагреватель совместим как с однофазным, так и с трёхфазным источником питания.

Фланцевые винтовые нагреватели могут поставляться с термогильзой, в которую может быть установлен температурный датчик для целей контроля и регулирования температуры. В большинстве применений в термогильзу устанавливается простой термостат, заранее подключённый к нагревателю, для обеспечения включения/выключения нагревателя при заданной температуре. Ручка термостата может быть выведена за пределы клеммной крышки для удобного доступа оператора.

Конструкция

1. Нихромовая проволока сопротивления. Равномерно намотанная проволока протягивается по активной длине нагревательного элемента. Концы снабжены контактными штырями для создания холодных концов.
2. Оксид магния. Чистый порошок оксида магния засыпается между спиралью и наружной трубкой на автоматизированной установке, что обеспечивает необходимую изоляцию, теплопроводность и плотность уплотнения.
3. Наружная оболочка. Трубка (сварная или бесшовная), выполняющая функцию внешней защиты нагревательного элемента. Выбор материала наружной трубки зависит от различных факторов, таких как температура, давление, тип нагреваемой среды и т. д.
4. Контактные штыри. Также называются контактными выводами — это удлинённые концы нагревательного элемента. Стальные стержни из нержавеющей стали определённого диаметра привариваются к концам спирали методом диффузионной сварки. Длина стержней зависит от требуемой длины не нагреваемой части в зависимости от области применения и условий монтажа.
5. Герметизация концов. Герметизация осуществляется с использованием комбинации керамических бусин, мягких уплотнений и герметиков. Такая герметизация предотвращает попадание влаги из атмосферы внутрь нагревательного элемента и обеспечивает его сухость.

Области применения

• Предварительный подогрев сырой нефти / мазута / смазочного масла в резервуарах
• Нагрев чистой воды
• Нагрев щелочных и коррозионных растворов
• Испарители для воды и других жидкостей
• Системы нагрева газа
• Противоконденсационный подогрев электродвигателей
• Подогрев масла в компрессорных установках
• Солнечные водонагревательные ванны
• Нагрев химических веществ
• Нагрев камер хранения
• Малые печи

Преимущества

• Эффективный нагрев и надёжная конструкция
• Простота установки
• Удобство регулирования и обслуживания
• Низкие затраты на обслуживание
• Энергоэффективность
