DDTOP NBLB Целевой расходомер жидкости, газа и пара 4-20 мА Hart

Name: DDTOP NBLB Целевой расходомер жидкости, газа и пара 4-20 мА Hart
Brand: DDTOP

Целевой расходомер DDTOP NBLB — это расходомер нового поколения, разработанный нашей компанией. Он использует новый механизм преобразования усилия крутящей трубки и угла, передает значение угла через крутящую трубку, затем измеряет угол через высокоточный датчик Холла и выдает сигнал напряжения, соответствующий изменению расхода, и выдает стандартный аналоговый сигнал квадратного (линейного) тока 4 мА~20 мА.

Номинальное давление：≤11МПа; точность：±0.5%、±1.0%; температура окружающей среды：-40℃～80℃ (когда ≤-20℃, ЖК-дисплей не отображается); средняя температура: -196℃≤T＜+100℃（без радиационного ребра)，100℃≤T≤400℃（с радиационным ребром）

			int(19845)
array(32) {
  [0]=>
  int(477)
  [1]=>
  int(908)
  [2]=>
  int(1007)
  [3]=>
  int(295)
  [4]=>
  int(884)
  [5]=>
  int(873)
  [6]=>
  int(1254)
  [7]=>
  int(1255)
  [8]=>
  int(1256)
  [9]=>
  int(1248)
  [10]=>
  int(1257)
  [11]=>
  int(1249)
  [12]=>
  int(1250)
  [13]=>
  int(1251)
  [14]=>
  int(1252)
  [15]=>
  int(1253)
  [16]=>
  int(864)
  [17]=>
  int(825)
  [18]=>
  int(880)
  [19]=>
  int(875)
  [20]=>
  int(870)
  [21]=>
  int(882)
  [22]=>
  int(874)
  [23]=>
  int(865)
  [24]=>
  int(879)
  [25]=>
  int(890)
  [26]=>
  int(919)
  [27]=>
  int(1013)
  [28]=>
  int(1014)
  [29]=>
  int(909)
  [30]=>
  int(1010)
  [31]=>
  int(920)
}

Производитель DDTOP, модель NBLB

Для физлиц доступна оплата по QR-коду

Доставка в Казахстан осуществляется из России, ОАЭ или Латвии (с нашего склада). Условия и стоимость доставки обсуждается при заказе.

Подробное описание DDTOP NBLB

Срок поставки: от 12 недель

цена По запросу

Под заказ

Скачать опросный лист

Официальный дистрибьютор известных брендов КИПиА

Более 20 производителей: Asa, DwyerOmega, Emtek, Nuova Fima, Tempsens, Topas, Tsi, Suto и другие

Скидки для торгующих организаций. Гарантия низкой цены

Постоянным заказчикам и торговым организациям предоставляем скидку до 25% от розничной цены

Быстрая доставка КИПиА из-за рубежа в Казахстан

Срок доставки приборов в Казахстан из США, Европы, Индии и Китая от 8-12 недель.

Грамотная техническая поддержка и консультации

Наши специалисты готовы проконсультировать вас по любому техническому вопросу.

Описание DDTOP NBLB

Испытательный элемент неподвижен, структура прочная и простая, срок службы длительный.
Текучая среда в общих промышленных процессах (включая жидкость, газ и пар), диапазон калибра (выше DN10), рабочее состояние (высокая температура и высокое давление) могут быть применимы.
Он может измерять грязные жидкости, содержащие примеси (частицы): сырая нефть, сточные воды, высокотемпературные остатки, пищевая сода, асфальт и т.д.
Он может соответствовать различным методам установки: фланцевая установка, прямой тип участка трубы, парный тип зажима, вставной тип, разъемный тип, он-лайн тип разъема.
Он может быть проверен методом подвешивания груза, что обеспечивает удобство для пользователя при периодических проверках.
Имеет функции нулевой и полной калибровки.
Он имеет характеристики ударопрочности, сильных электромагнитных помех и другие.

Принцип работы

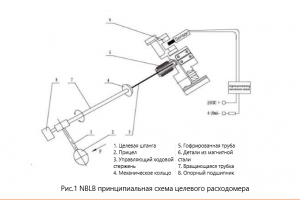

После того, как на прицел (2) действует сила, вращающаяся трубка (7) скручивается через стержень (1), и гофрированная трубка (5), соединенная с приводным винтом 3, приводится во вращение. Вращение гофрированной трубки (5) приводит во вращение магнитные стальные компоненты (6).Происходит изменение угла поворота магнитных стальных компонентов (6), а контур преобразования вычисляет соответствующее значение потока и преобразует его в стандартный выходной сигнал 4~20 мА в соответствии с введенным угловым скаляром и калиброванным значением потока. Наконец, он реализует процесс измерения расхода (см. рис.1, рис.2).

DDTOP NBLB

Область применения

Переработка нефти: Дистилляционная башня
Природный газ: восстановление серы, восстановление кислородного газа

Технические характеристики DDTOP NBLB

LCD дисплей：Информация о переменных отображается на месте
Выходной сигнал：Два провода, 4～20mA + HART
Питание：12V～30VDC
Функция конфигурации на месте и удаленно: через полевой магнитный переключатель, удаленный портативный компьютер или ПК плюс отладочное программное обеспечение для чтения и записи и конфигурирования различных процессов параметры, переменные. Затем он выдает двухпроводной ток 4 ~ 20 мА и загружает протокол HART, параметры связи и значение переменной
Функция диагностической информации: сигнализация о превышении диапазона и диагностика неисправностей. Вы можете задать верхний и нижний пределы тревоги и установить ток тревоги на 3,8 мА или 22 мА
Функция нулевой и полной калибровки
С противоударными, антиэлектромагнитными помехами и другими характеристиками
Стандарт фланца：HG/T20592-2009；HG/T20615-2009; (или по запросу)
Номинальное давление：≤11МПа
Точность：±0.5%、±1.0%；
Температура окружающей среды：-40℃～80℃ (когда ≤-20℃, ЖК-дисплей не отображается）
Средняя температура：-196℃≤T＜+100℃（без радиационного ребра，100℃≤T≤400℃（с
радиационным ребром）
Выбор времени затухания: 0с~32с
Взрывозащищенность: искробезопасность Ex iaⅡCT5 Ga/ взрывобезопасность Ex dⅡCT5/T6 Gb
Рейтинг IP: IP66
Коэффициент дальности: 5：1
Диапазон: минимально измеряемый 3 м3/ч (вода 20°C)
Ввод питания：2 *M20×1.5 (внутренняя резьба) или по запросу

Как заказать DDTOP NBLB

Таблица выбора моделей

Модель

Код

Содержание

NBLB

Целевой расходомер NBLB

PN16(1.6MПa)

PN20(Class150)

PN25(2.5Mpa)

PN40(4.0MPa)

PN50(Class300)

PN63(6.3Mpa)

PN100(10.0Mpa)

PN110(Class600)

Прямой тип трубы

Тип подключения

DN25

1”

DN40

1-1/2″”

DN50

2”

DN80

3”

DN100

4”

DN150

6”

DN200

8”

DN250

10”

…

Другие номинальные диаметры заполняются
в соответствии с фактическим кодом системы Sage X3

Тип с защитой от возгораний

Тип взрывозащиты

Материал измерительной камеры:20

Материал измерительной камеры: 304

Материал измерительной камеры:316

Материал измерительной камеры:316L

…

Другие материалы заполняются в соответствии с
фактическим кодом системы Sage X3

Температура окружающей среды：
-196℃≤T＜+100℃

Температура окружающей среды：
+100℃≤T≤+400℃

NBLB- □ □ □ / □ □ □

Пример:
NBLB-3B7/i2D — целевой расходомер, номинальное давление 1,6МПа, тип прямой трубы, номинальный диаметр DN50, искробезопасный тип, материал измерительной камеры 304, температура среды -196℃≤T＜100℃

Инструкция по эксплуатации DDTOP NBLB

Подробное описание DDTOP NBLB

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к «DDTOP NBLB» с помощью специальной формы.
